Рис. 27. Схема расщепления p-орбиталей на примере взаимодействия атома инертного газа с фтором

Рассмотрим механизм расщепления электронных орбиталей на примере ксенона. В свободном атоме ксенона шесть p-электронов попарно сопряжены. Три пары электронов образуют три симметрич- ные равнобокие гантели, ориентированные вдоль

осей x, y и z. Каждая гантель представляет, по существу, два совме- щенных электронных облака, поскольку она соответствует двум электронам с антипа- раллельными спинами. На рис. 27 гантели элек- тронов с одним направ- лением спина представ- лены сплошными лини- ями, а с противополож- ным пунктирными. Приведенная схема условна, поскольку

сложение трех электронных облаков с разными ml в отсутствие внешнего поля дает сферически симметричное суммарное облако.

Допустим теперь, что атом ксенона сближается с атомом фтора. Внешние электроны атома фтора имеют конфигурацию p5 и, следова- тельно, один электрон не спарен. При сближении атомов возникает спиновое взаимодействие электронных облаков. Облако неспаренно- го электрона фтора отталкивает облако электрона ксенона с парал- лельным направлением спина и притягивает облако электрона с ан- типараллельным направлением спина. В итоге гантели двух спарен- ных электронов атома ксенона становятся неравнобокими. Одна из них смещается в направлении к атому фтора, а другая в противопо- ложном.

Вытянутое к фтору электронное облако p-электрона ксенона объединяется с электронным облаком p-электрона фтора, в ре- зультате чего возникает σ-связь, в которой участвуют два электрона с противоположными спинами. Природа этой связи такая же, как и ко- валентной в молекуле водорода. Вторая несимметричная p-орбиталь

63

может образовать σ-связь с другим атомом фтора; так возникает мо- лекула XeF2. Очевидно, что с атомами фтора могут также взаимодей- ствовать p-орбитали, ориентированные вдоль оси у, и тогда образует- ся молекула XeF4. Если во взаимодействие с атомами фтора вступают все три p-орбитали, то возникает молекула XeF6. В данном случае σ- связь имеет невысокую энергию, образованные ею молекулы не- устойчивы, но, тем не менее, она заслуживает внимания как связь за- полненных орбит так как, в комбинациях с другими видами связи оказывает существенное влияние на формирование кристаллов.

В заключении отметим, что природа химической связи едина. Различие заключается в степени ионизации атомов: в случае ионной связи она ближе к полной, в случае ковалентной частичная. В лю- бом случае строение неметаллических кристаллов определяется направленностью электростатических полей.

2.4.Контрольные вопросы и задания

1.Как методом математического анализа определить значения U0 и r0 (рис. 18)?

2. При каких условиях возможна гибридизация уровней 2s-2p

в натрии (рис. 19)?

3.Гибридизация каких уровней может быть характерна для меди, циркония, кадмия, гафния?

4.Определите величину дипольного момента µ, взяв значения Uор и r из результатов лабораторных работ.

5.Ковалентная связь является направленной и насыщенной. Куда направлен вектор сил притяжения и чем определена насыщен- ность связи?

6.Какие факторы управляют величиной углов между направлениями ковалентной связи?

7.Какие общие черты и различия между ковалентной и ионной свя- зью?

8.С помощью рисунка 23 объясните, почему в случае ковалентной связи ионизация атомов считается частичной?

9.Одно из условий возникновения σ-связи это наличие свободного уровня. Как это требование реализуется в соединениях ксенона?

10.Для расщепления заполненного энергетического уровня требуется избыточная энергия. Чем компенсируются эти затраты?

64

3. СТРОЕНИЕ НЕМЕТАЛЛИЧЕСКИХ КРИСТАЛЛОВ

3.1. Ионные кристаллы

Типичные ионные кристаллы образуют соединения щелочных металлов с галогенами соли. Соли не используются как конструк- ционные материалы и представляют интерес в качестве модели для изучения природы ионной связи. Ионная связь присутствует во мно- гих керамических материалах и с этой точки зрения представляет практический интерес.

На рис. 28 приведена кристаллическая структура (элементарная ячейка) типичного ионного соединения NaCl, построенная методом трехмерной компьютерной эмуляции в системе Diamond 2.1. В таком кристалле в узлах решетки поочередно располагаются ионы Na+ и С1, так что каждый ион натрия окружен шестью ионами хлора, да- лее следуют 12 ионов натрия, и наоборот, каждый атом хлора окру- жен шестью атомами натрия и т. д. Следовательно, для двухкомпо- нентных кристаллов кулоновский потенциал в точке, занятой поло- жительным ионом, можно вычислить как





e2







12



,

Uk

= −





6





+ ...







r

2















или для неограниченной кристаллической решетки

U



= −

e2

A ,

(24)

k







r

M













где АM константа, которую называют постоянной Маделунга; она зависит от типа кристаллической решетки и заряда ионов; r рассто- яние между ионами.

Для возникновения устойчивой молекулы или ионного кри- сталла необходимо, чтобы силам кулоновского притяжения ионов противодействовали силы отталкивания, связанные с энергией Uот.

Полную энергию связи в ионном кристалле можно записать как

UC = 12 [E I Uот + Uk ],

где Е сродство к электрону; I энергия ионизации.

При расстоянии между ионами, соответствующем минимуму потенциальной энергии, силы отталкивания равны силам притяже-

65

ния, что соответствует равновесному, устойчивому состоянию моле- кулы или ионного кристалла.

Принципиально, электростатические силы могут притягивать любое количество ионов, и число ближайших соседей должно стре- миться к максимальному (К=12). Иначе говоря, ненасыщенность и ненаправленность ионной связи предполагает тенденцию к образова- нию решеток координационного типа. Практически ионные кристал- лы имеют невысокие координационные числа. Этому способствует несколько причин.

а

б

Рис.28. Модель элементарной ячейки кристалла NaCl.

AM = 1,748; K = 6, а схематичное изображение, б перекрытие внешних орбиталей.

Одна из них в том, что реальные значения координационных чи- сел определяются соотношением ионных радиусов ra/rk. Чем меньше разница радиусов анионов и катионов, тем выше возможное коорди- национное число. Так, для решетки NaCl (см. рис. 26, плоскость [100]) из представлений плотной упаковки твердых шаров следует, что ионы натрия заполняют октаэдрические пустоты между более крупными ионами хлора. Это соответствует



ra + rk

=



2









2







2r



, откуда ra/rk = 0,41.



k

















В структуре другого



типичного ионного кристалла CsCl

(рис. 29) ион цезия занимает октаэдрическую пору, образованную во- семью соприкасающимися ионами хлора. При этом получается, что ra/rk = 0,73. Реально наоборот, соотношение ra/rk = 0,73 предопреде-

66

ляет тип кристаллической решетки CsCl. Решетка хлористого цезия может быть представлена как две кубические примитивные подре- шетки, вставленные одна в другую со смещением на ½ периода по

трем координатам.





В противоположность рассмот-



ренному примеру, в соединении ZnS



двухвалентные

ионы

существенно



отличаются своими радиусами ra/rk



= 0,22.

Отсюда,

обе

полиморфные



модификации ZnS (рис. 30) имеют



невысокое координационное число.



В элементарной

ячейке сфалерита



ионы

серы образуют

кубическую



гранецентрированную подрешетку, в



тетраэдрических порах которой рас-

Рис. 29. Элементарная ячейка

полагаются ионы цинка. Решетка

вьюрцита имеет гексагональную ос-

кристалла CsCl; AM = 1,763; K = 8

нову, но связи между разноименны- ми ионами построены по тому же принципу.

Другая причина невысоких значений координационного числа заключена в том, что в ионных кристаллах ионная связь не является единственной. Измерением диэлектрических констант показано, что заряд ионов не вполне соответствует представлениям донорноакцепторного взаимодействия. Даже в классическом NaCl заряды ионов заметно меньше единицы. Радиус ионов, рассчитанный из энергии электронных оболочек, несколько превышает значение ион- ных радиусов, полученных из рентгеноструктурных измерений меж- плоскостных расстояний в кристалле. И то, и другое свидетельствует о том, что взаимодействие ионов в кристалле не ограничивается чи- сто электростатическим притяжением. Электроны не полностью по- кидают ионы натрия и не полностью переходят на оболочку хлора. Волновые функции ионов перекрываются, а следовательно, суще- ствует заметная вероятность обратного перехода. Модель кристалли- ческой решетки NaCl с учетом перекрытия электронных оболочек показана на рис. 28, б.

Следует напомнить, что внешние оболочки ионизированных щелочных металлов имеют строение благородных газов. Это p6- орбитали. Электростатические силы стягивают ионы до перекрытия p6-орбиталей, приводя их к спиновому расщеплению (аналогично

67

рис. 25) и образованию σ-связи. Ортогональность p6-орбиталей задает кубический мотив многих ионных кристаллов. Например, σ-связи между ионами цезия (рис. 29) располагают их по углам куба. Анало- гично связаны между собой ионы хлора, расположенные в центре ку- ба. Разноименные ионы связаны электростатически. Таким образом, кубическая объемно-центрированная решетка CsCl образована в ре- зультате комбинации ионной и σ-связи.

а б

Рис. 30. Модель кристалла сфалерита (α-ZnS; AM = 1,638 – а) и кристалла вьюрцита (β-ZnS; AM = 1,641 – б); K = 4

При формировании решеток типа ZnS дополнительное влияние оказывают электростатические силы отталкивания между одноимен- ными ионами. Этот фактор особенно заметен для ионов с высоким значением заряда (Zn2+ и S2–). Сравните конфигурацию связей на рис. 30, а и на рис. 26. В обоих случаях связи образуют тетраэдр, обу- словленный максимальным удалением одноименных зарядов.

В приведенных выше примерах даны наиболее типичные ре- шетки ионных минералов, которые встречаются и в материалах тех- нического назначения. Большинство таких материалов (например, корунд Al2O3) имеет сложное кристаллическое строение с большим числом атомов в элементарной ячейке.

3.2. Ковалентные кристаллы

Формирование кристаллических структур на основе ковалент- ных p-связей также подчинено компромиссу между ортогонально- стью орбиталей и возможностью размещения соседних атомов. Например, решетка алмаза составлена из одинаковых атомов углеро- да, каждый из которых может быть соединен не более чем с четырь-

68

мя соседними атомами, т. е. К = 4. Отсюда решетка алмаза (рис. 31,а) напоминает решетку сфалерита, характерную для упаковки шаров со значительной разницей радиусов.

Решетка алмаза кубическая, с периодом a = 3,56 Å, содержит 8 атомов на элементарную ячейку. Атомы первой координационной сферы образуют тетраэдр, аналогичный молекуле метана с углом между связями 109,5°. Благодаря стопроцентной сбалансированной ковалентной σ-связи алмаз обладает наивысшей твердостью, прозрачен для видимого света, не проводит электрического тока. Аналогичные кристаллические решетки с К = 4 имеют другие элементы группы углерода – Si, Ge и Sn (серое), в которых преобла- дает ковалентная σ-связь. Для определения координационного числа ковалентных кристаллов используют правило K = 8 – N , где 8 – это максимальное число валентных s+p уровней, а N номер группы элемента в периодической системе Д. И. Менделеева. Таким образом, перечисленные элементы 4 группы образуют решетки с К = 4.

а

б

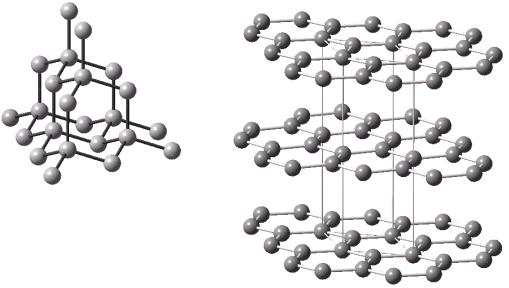

Рис. 31. Модели кристаллических структур алмаза (а) и графита (б)

Идеальная сбалансированность σ-связи характерна только для алмаза. В других материалах имеет место частичная делокализация валентных электронов, придающая им полупроводниковые свойства. Комбинация σ- и π-связей приводит к возникновению кристалличе- ской структуры иного типа. Решетка графита гексагонального типа с параметрами а =2,46 и с =6,7 Å имеет слоистое строение (рис. 31,б). Каждый слой составлен из шестигранников с К = 3, наподобие моле- кул бензола, где каждый атом углерода соединен с соседями тремя

69

локализованными σ-связями и ½ π-связи. Здесь π-связи делокализо- ваны, т. к. на 12 связей приходится 6 электронов. Делокализованные электроны слабо связаны с узлами кристаллической решетки и обу- славливают электропроводность графита. Межслойная связь осу- ществляется слабыми межмолекулярными силами, поэтому слои графита легко разделяются сдвигом. Благодаря этому свойству гра- фит используют как антифрикционный материал. В условиях, ис- ключающих межплоскостной, сдвиг графит обладает высокой проч- ностью и используется в качестве основы жаропрочных композици- онных материалов.

По мере увеличения атомного номера элементов 4 группы кова- лентная связь ослабляется и добавляется металлической. Последний элемент этой группы свинец обладает металлическими свойствами и характерной для металлов ГЦК решеткой.

Решетки с координационным числом К = 3 образуют элементы 5 группы, что соответствует правилу K = 8 – N, это P, As, Sb и Bi. В отличие от графита, слои, образованные σ-связями, не плоские, а зиг- загообразные. В объеме они образуют пакеты (рис. 32,а), при объ- единении которых возникает структура ромбоэдрического типа.

Элементы 6 и 7 групп в соответствии с правилом K = 8 – N име- ют по два и одному ближайшему соседу. В структуре атомы, соеди- ненные ковалентными связями, расположены спиральными цепочка- ми (рис. 32,б). Угол между направлениями связей до ближайших со- седей приближается к 90 º. Между собой цепочки связаны комбини- рованной ван-дер-ваальсовой и металлической связью. При объеди- нении цепочек образуется тригональная структура. В частности, в этой структуре кристаллизуется металлический селен. В другой, β- модификации селена цепочки атомов образуют замкнутые кольца. Атомы йода образуют ковалентные молекулы, которые соединяются в ромбоэдрическую структуру силами Ван-дер-Ваальса (рис. 32,в).

Более детальные представления о структуре ковалентных кри- сталлов можно получить, выполнив практическую работу по компь- ютерному моделированию в системе Diamond.

70

а

б

в

Рис. 32. Модели структуры сурьмы (а), селена (б) и йода (в), построенные в Chem3d по принципу комбинации ковалентной

иван-дер-ваальсовой связи.

3.3.Контрольные вопросы и задания

1.Как изменится потенциальная энергия взаимодействия двух ионов при увеличении расстояния на 10 %?

2.Натрий и цезий относятся к одной и той же группе щелочных ме- таллов. Почему их соединения с хлором образуют разные кри- сталлические решетки?

3.Какие физические факторы препятствуют образованию ионных кристаллов с плотной упаковкой?

4.Состоит ли кристалл соли из молекул NaCl? Каковы отличия в строении ионных кристаллов и молекулярных органических мате- риалов?

5.В чем отличие элементарной ячейки кристаллической решетки CsCl от ОЦК решеток металлов?

6.При высокой температуре алмаз превращается в графит. Каковы термодинамические и физические причины этого перехода?

7.Какого типа подрешетки образуют структуру сфалерита?

8.Почему ковалентные кристаллы не имеют плотноупакованных решеток?

9.В какой решетке больше расстояние между соседними атомами алмаза или графита?

10.Почему межатомное расстояние в плоскости (0001) графита суще- ственно меньше, чем между плоскостями?

11.Почему атомные слои, образованные σ-связями элементов 5-й группы, не плоские, как у графита, а зигзагообразные?

12.В чем причина хрупкости ковалентных кристаллов?

71

4.СТРОЕНИЕ МЕТАЛЛОВ

4.1.Общие представления о металлической связи

Металлы обладают рядом специфических свойств, отличающих их от других веществ. К таким свойствам относятся, прежде всего, высокие электро- и теплопроводность, возрастающие с понижением температуры. В газообразном состоянии специфические свойства ме- таллов, в частности, высокие тепло- и электропроводность не прояв- ляются. Металлические пары являются такими же изоляторами, как газы и пары любых других твердых веществ.

Поскольку специфические свойства металлов проявляются лишь в конденсированных состояниях (т. е. в жидком и твердом), то металлические свойства связывают с особенностями строения метал- лов в этих состояниях. Еще в конце XIX века Друде предположил, что большая электропроводность металлов определяется наличием в них свободных, не связанных с атомами, электронов. Свободные электроны возникают при конденсации металлических паров из-за ионизации конденсируемых атомов. Валентные, наиболее слабо свя- занные с ядрами электроны теряют связь с атомами и образуют в конденсированном металле самостоятельный коллектив электронов электронный газ. Свободные электроны связаны не с отдельными атомами, а со всей совокупностью атомов конденсированного тела.

Коллективизация электронов приводит к возникновению связи между положительными ионами конденсированного металла к воз- никновению сил сцепления. Подобно тому, как в молекуле водорода электронное облако двух электронов стягивает положительно заря- женные ядра в устойчивую систему, так и в металлическом теле электронный газ стягивает положительно заряженные ионы в устой- чивую систему атомов. Однако если при образовании молекулы во- дорода коллективизируются два электрона, то при конденсации ме- таллического пара коллективизируется огромное число электронов. В частности, при конденсации грамм-атома паров алюминия (26,98 г) коллективизируются 3·6,023·1023 электронов (6,023·1023 число Аво- гадро; 3 – валентность алюминия).

Это чисто количественное различие в числе коллективизиро- ванных электронов приводит к качественно новому типу связи. От- личительная особенность ковалентной связи ее насыщенность,
