Технологии мэ
1. Сетевая трансляция адресов(NАT).
При использовании NАT межсетевой экран выступает посредником между двумя IP-узлами, организую 2 канала передачи данных. При этом межсетевой экран использующий NАT взаимодействует с внешним IP-узлом от имени внутреннего, но использую свой IP-адрес.
Типы IP-адресации локальных сетей:
10.0.0.0 – 10.255.255.255
172.16.0.0 – 172.31.255.255
192.168.0.0 – 192.168.255.255
NAT обеспечивает простую и надёжную защиту путём установления так называемой «однонаправленной маршрутизации», когда сетевые пакеты передаются через межсетевой экран только из внутренней сети. Сетевая трансляция адресов осуществляется в трёх режимах:
Динамический
Статический
Комбинированный.
Различают также трансляцию адреса источника и трансляцию адреса назначения. NAT применяется в следующих случаях:
Политика безопасности требует скрытия внутреннего адресного пространства сети
Смена адресов хостов в сети невозможна
Необходимо подключить сеть с большим количеством хостов, но с ограниченным количеством статических IP-адресов
Динамическая трансляция
При динамическом режиме, называемом трансляцией портов, межсетевой экран имеет один внешний адрес. Все обращения в общедоступную сеть со стороны клиента внутренней сети осуществляются с использованием этого адреса. Межсетевой экран при обращении клиента выделяет ему уникальный порт транспортного протокола для внешнего IP-адреса. Количество портов: 65000

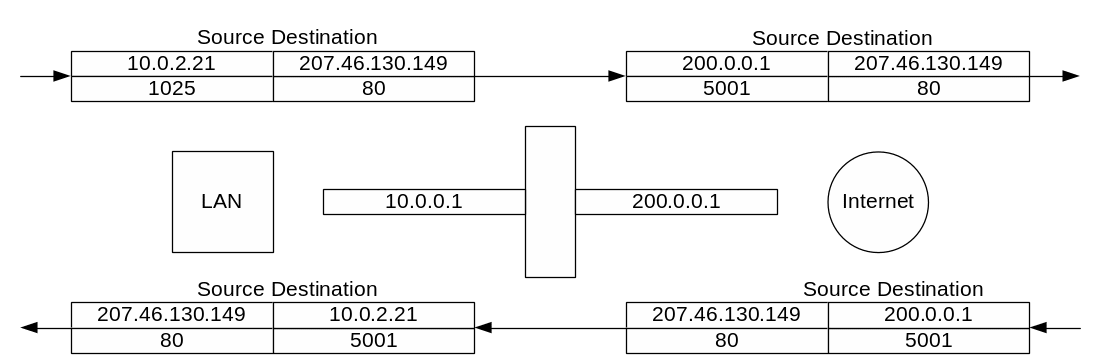

Пример: В локальной сети используется не маршрутизируемая сеть с адресным пространством 10.0.0.0. Клиент локальной сети желает установить соединением с web-сервером 207.46.130.149.
ОС формирует обычные IP-пакеты и отправляет их в сеть. При прохождении пакетов через межсетевой экран, последний меняет адрес источника на адрес внешнего интерфейса, а транспортный порт источника – на первый свободный из пула неиспользуемых портов и заново вычисляет контрольную сумму. Для web-сервера клиентом выступает хост, имеющий IP-адрес 200.0.0.1, то есть МЭ. Сервер отвечает клиенту обычным образом.
Динамическая трансляция с динамической выборкой IP-адресов
В динамическом режиме с динамической выборкой внешние IP-адреса выделяются динамически из пула внешних адресов. Как и при динамической трансляции, для каждого соединения используется транспортный порт. Отличие заключается в том, что при исчерпании всего пула портов выделяется следующий внешний IP-адрес.
Статическая трансляция адресов

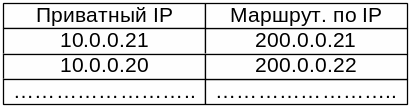

При статической трансляции внешнему интерфейсу МЭ назначается столько зарегистрированных IP-адресов, сколько хостов имеется во внутренней сети.
Пример:

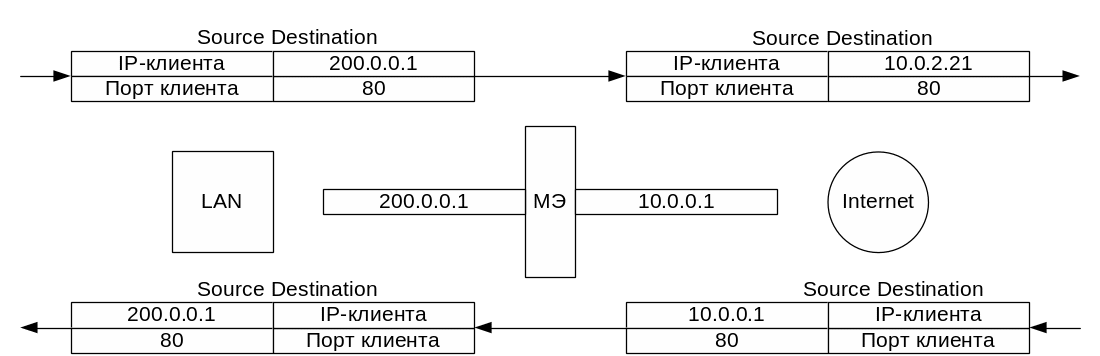

1. Клиент общедоступного сегмента сети обращается к web-серверу по адресу 200.0.0.21. 2. МЭ находит в своей таблице маршрутизации соответствующее правило и заменяет адрес назначения на 10.0.0.21.
3. Сервер возвращает ответный пакет с адресом источника 10.0.0.21.
4. При выходе из локальной сети МЭ заменяет свой адрес на 200.0.0.21.
Статическая трансляция с динамической выборкой IP-адресов
Данный вид трансляции не использует транспортные порты, а каждому клиенту динамически назначается IP-адрес из пула внешних адресов.
