12.1. Постоянные времени м.Х.
Для естественной характеристики:
Для характеристик реостатного пуска:
Для тормозных режимов:
12.2. Длительности переходных процессов.
Для холостого хода двигателя, работающего без нагрузки, рассчитаны ранее:
Для
расчётов по формуле имеем:
.
Определяем время разгона без нагрузки на первой ступени:
Здесь и для других М.Х. реостатного пуска величина А одинакова:
.
Время разгона на второй, третьей и четвёртой ступенях пуска:
Время завершения пуска на естественной М.Х., а так же время приёма и сброса нагрузке:
Время торможения противовключением:
Суммарное время пуска без нагрузки:
12.3. Длительности переходных процессов при номинальной нагрузке.
Здесь
Рассчитанные в п.12.1. постоянные времени остаются прежними, т.к. нагрузка на них не влияет.
Время разгона под нагрузкой на каждой ступени пуска:
Здесь
,
.
Суммарное время пуска под нагрузкой:
Время динамического торможения в одну ступень:
12.4. Длительность циклограмм для выбора масштаба времени:
для циклограммы пуска и торможения без нагрузки
для циклограммы пуска и торможения под нагрузкой

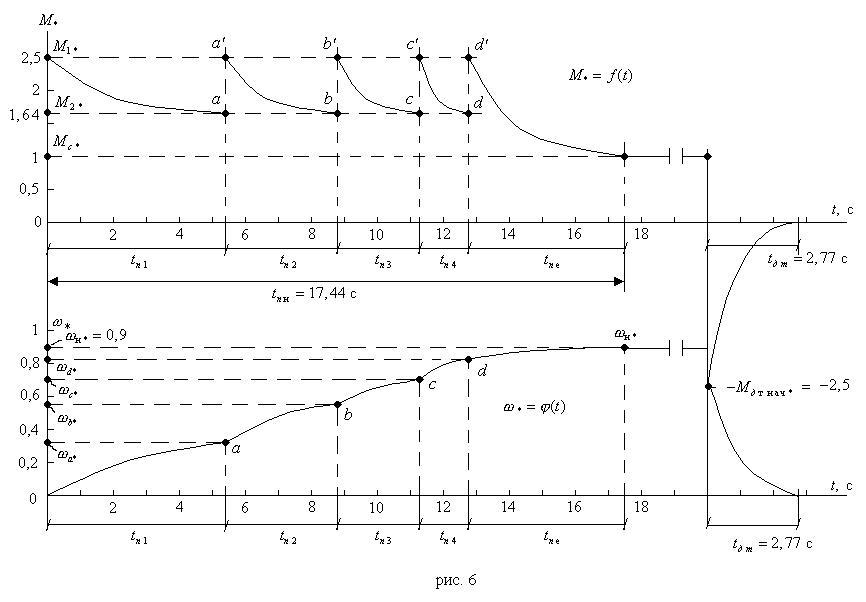

Диаграммы построены на рисунке 6.
Диаграммы пуска, работы на естественной М.Х., динамическое торможение – всё при номинальной нагрузке. На диаграммах экспоненциальные участки не рассчитывались, нарисованы приближённо.
Выводы по результатам контрольной работы.
Линейность М.Х. ДПТ НВ обеспечивает их быстрое построение по двум точкам.
Диапазон 1 : 5 достигается при понижении напряжения якоря, и при реостатном регулировании с дополнительным шунтированием якоря. Во втором случае КПД двигателя становится очень низким – всего 7%.
Для ограничения пускового тока с кратностью
от номинальной требуется ввести в цепь якоря последовательное сопротивление 0,436 Ом, что в 4,36 раз больше сопротивления якоря с соответствующим увеличением потерь мощности при пуске. Такое же ограничение тока можно обеспечить понижением напряжения якоря до 28,3 В, т.е. уменьшить его в 3,8 раз от номинального значения.
Реостатное регулирование скорости приводит к большим потерям мощности, которая превышает полезную мощность на валу двигателя в 4,9 раз. Такое регулирование должно быть непродолжительным.
Список литературы:
Обрусник В.П. Электрические машины: учебное пособие. – Томск: ТМЦ ДО, 2001.- 166с.
