1.5 Запитання до теми

1. Які існують методи проекціювання?

2. Що має назву проекціювального променю?

3. Що покладено в основу методу Монжа?

4. Яка поверхня має назву багатогранника?

5. Який багатогранник має назву піраміди, призми?

6. Яке зображення називається аксонометричним?

7. Який нахил мають осі ізометрії?

Додаток А

Таблиця 1.1 – Варіанти завдання 1

Продовження таблиці 1.1

Додаток Б

Рисунок 1.3 – Зразок графічного виконання завдання 1

Завдання 2

2 .1 Мета роботи

Виконувати зображення тривимірних об’єктів на площині.

Навчитись розв’язувати за проекційними рисунками метричні і позиційні задачі.

Сприяти підвищенню якості підготовки майбутніх фахівців.

Навчити студента самостійно конструювати моделі, що спричинить розвиток просторового мислення.

2.2 Зміст завдання

Побудувати проекції похилої призми з паралельними основами за координатами вершин основи, напрямку бічного ребра АК і натуральної величини його, що дорівнює 100мм. Визначити кути нахилу ребра АК до площин проекцій. Встановити видимість. Проаналізувати положення ребер відносно площин проекцій.

Дані для цього варіанту брати в таблиці 2.1 додатку А, сторінка 19. Розміри та координати надані у мм. Виконувати завдання в М 1:1.

Зразок виконання завдання наданий на рисунку 2.3 додатку Б, сторінка 20.

2.3 Загальні вимоги до виконання завдання

Графічні завдання виконуються на аркушах формату А3 (297х420) з нанесенням внутрішньої рамки креслення згідно ГОСТ 2.104-68. Формат розташовується горизонтально, як на рисунку 2.1.

У правому нижньому куті розташовується “Основний напис”. Його розміри виконуються згідно ГОСТ 2.104-68 форма 1, як на рисунку 2.2.

Рисунок 2.1 – Приклад розташування аркуша формату А3

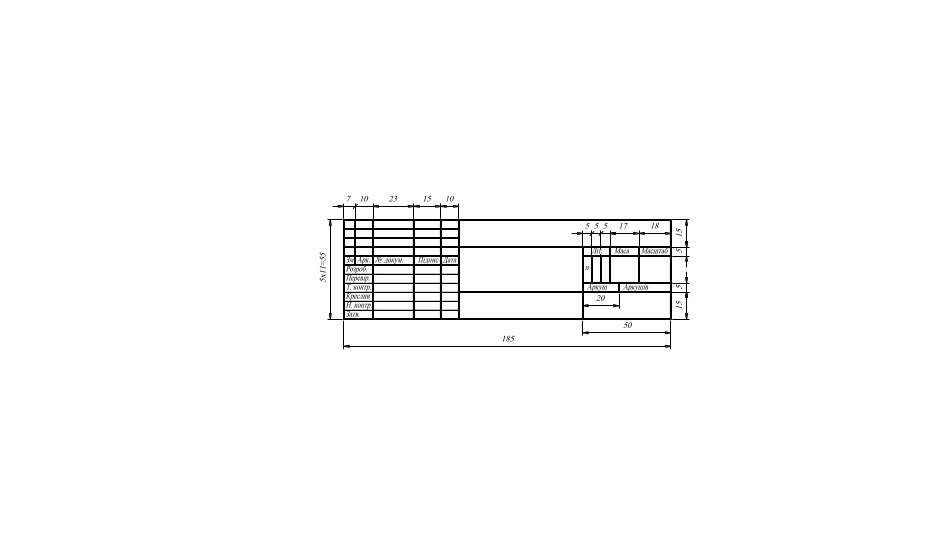

Рисунок 2.2 – Приклад оформлення та розміри основного напису

Порядковий номер завдання записується у лівому верхньому куті

площі креслення. У верхній частині креслення записується тільки підкреслена частина з тексту завдання. З цією метою використовується шрифт креслярський № 7 (великі літери висотою 7 мм, малі літери – 5 мм). Відповіді на поставлені запитання розташовують у нижній частині площі креслення, а таблицю координат (завдання 1–8) розташовують у правому верхньому куті площі креслення шрифтом № 7. Цифри розмірів на кресленнях виконуються висотою 5 мм.

Варіант, група та прізвище студента записується в основному напису.

Матеріал кожного завдання креслення розташовується тільки при горизонтальному положенні аркуша.

Зображення виконуються з розмірів, які подані в завданні.

Для побудови креслень застосовуються лінії відповідно до ГОСТу 2.303-68. Креслення слід виконувати, щоб зображення фігури, наданої в завданні, чітко виділялося на фоні ліній побудови. Всі геометричні побудови, необхідні для рішення задачі, слід виконувати суцільними тонкими лініями.

Усі побудови слід виконувати за допомогою креслярського інструменту – олівцем твердістю 2Т в тонких лініях. Остаточно креслення обвести олівцем, який має твердість ТМ або М.

Робота вважається зарахованою, якщо вона підписана викладачем. Наприкінці семестру усі роботи зшиваються до альбому формату А3. Альбом підписується викладачем, що стає допуском студента до екзамену з нарисної геометрії.
