ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РФ

ТУСУР.

КАФЕДРА: ПрЭ.

КОНТРОЛЬНАЯ РАБОТА №1

ПО ДИСЦИПЛИНЕ

АНАЛОГОВАЯ СХЕМОТЕХНИКА

ВАРИАНТ №50

ВЫПОЛНИЛ:

ПРОВЕРИЛ ПРЕПОДАВАТЕЛЬ:

г. Нефтеюганск 2009 г.

Задача 1.

1. Указать способ включения транзистора. Рассчитать координаты точки покоя (напряжение и ток в выходной цепи транзистора до подачи входного сигнала) и их нестабильность в диапазоне температур (20…50)⁰С.

2. Построить нагрузочные прямые постоянного и переменного тока.

3. Изобразить эквивалентную схему каскада УНЧ для рабочего диапазона частот (области средних частот). Оценить коэффициент усиления по напряжению, входное и выходное сопротивление.

4. Характеристика и параметры транзисторов приведены в приложении Г.

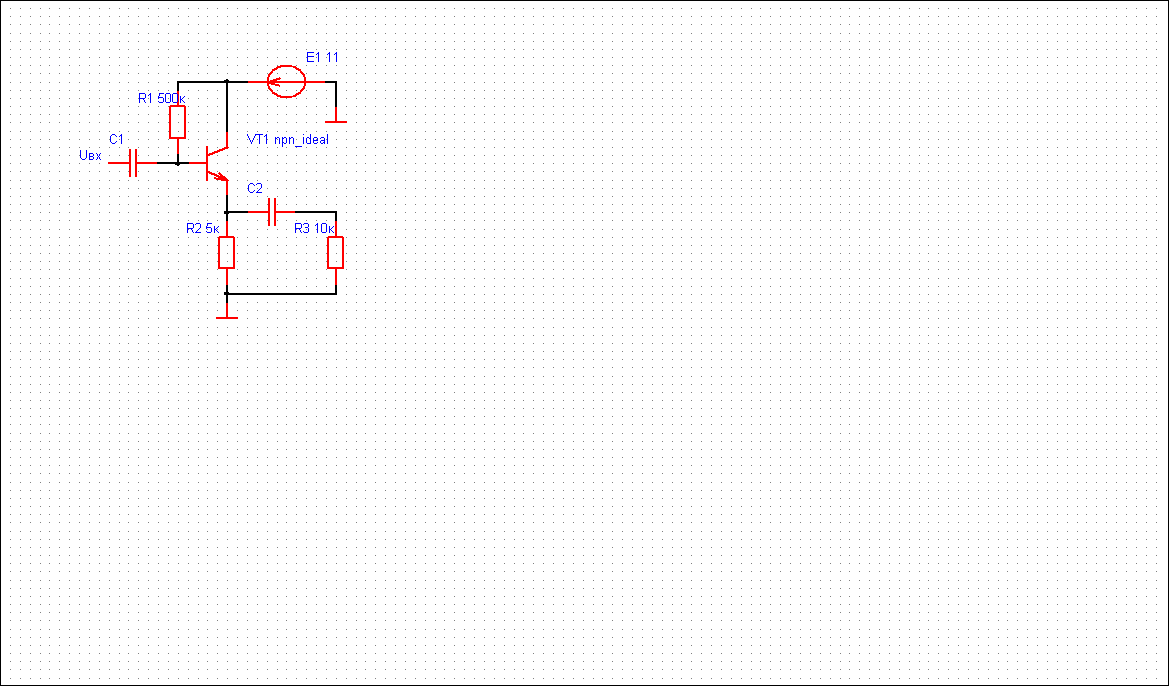

Исходная схема изображена на рис.1.

Рис.1.

Решение:

Способ включения транзистора – с общим коллектором.

Исходные данные:

Рассчитаем координаты точки покоя:

Сопротивление выходной цепи постоянному току равно:

Нагрузочная прямая пройдет через точку Е=11В по оси абсцисс и точку . Сопротивление выходной цепи переменному току

Нагрузочная прямая переменного тока пройдет через точку А и точку на оси абсцисс:

.(рис.2).

Рис.2.

Рассчитаем температурную нестабильность каскада:

Примем:

- температурное смещение выходных характеристик транзистора.

- коэффициент температурной нестабильности каскада

- температурная нестабильность каскада.

При построении эквивалентной схемы закорачиваем Е, С1,С2, а транзистор заменяем его эквивалентной схемой. (рис.3.).

Рис.3.

Рассчитаем коэффициент усиления по напряжению, входное и выходное сопротивление.

Входное сопротивление со стороны базы VT1:

Входное сопротивление каскада:

Коэффициент усиления по напряжению:

Выходное сопротивление каскада:

Задача 2.

1. Определить коэффициент усиления по напряжению на средних частотах.

2. Определить входное и выходное сопротивление.

3. Оценить полосу пропускания на уровне 3дБ.

4. Оценить возможную ошибку нуля и дрейф нулевого уровня на выходе операционного усилителя в диапазоне температур (20….50)⁰С.

5. Характеристики и параметры ОУ приведены в приложении Д.

Схема анализируемого усилителя приведена на рис.4.

Рис.4.

Параметры операционного усилителя:

Входное сопротивление

Выходное сопротивление

Напряжение смещения

Дрейф напряжения смещения

Входной ток

Разность входных токов

Дрейф входного тока

Дрейф разности входных токов

Входное сопротивление для синфазного сигнала

Решение:

На постоянном токе схема является усилителем

Переменная составляющая U_вх усиливается в

Входное сопротивление каскада:

- глубина обратной связи

Выходное сопротивление каскада:

Нижняя рабочая частота при М=3дБ:

Верхняя рабочая частота при М=3дБ:

где - частота единичного усиления.

Ошибка смещения нуля:

Дрейф выходного напряжения:
