2.3. Состав аппаратуры.

В состав аппаратуры входят скважинный и наземный приборы. Питание наземного прибора – переменный ток напряжением 220 В, скважинного прибора – постоянный ток положительной полярности от 200 мА при отключенном нагревателе индикатора притока до 350 мА при максимальной мощности нагрева 4,5 Вт.

Скважинный прибор представляет собой герметичную конструкцию и включает блок электронный, защищенный охранным кожухом, блок датчиков термометра, манометра индикатора притока и влажности, оканчивающийся стыковочным узлом.

Блок электронный включает семь плат, блок датчика гамма-канала, размещенных в шасси, и датчика локатора муфт. Шасси при помощи резьбового соединения жестко крепятся с блоком датчиков.

Датчики ВЧТ, СТБ, ВБСТ вставляются в блок датчиков снаружи и крепятся при помощи резьбового соединения. Датчик МН вставляется в блок изнутри и поджимаются шасси. Герметизация соединений датчиков ВЧТ, МН, СТД, ВБСТ осуществляется при помощи резиновых колец.

Наземный прибор предназначен для:

а) питания скважинного прибора стабилизированным током;

б) приема сообщений со скважинного прибора, демодуляции и декодирования;

в) преобразования полученной информации для отображения на цифровой индикации значения двоичного кода в десятичной форме по каналам с целью контроля работоспособности, настройки и поверки скважинных приборов;

г) преобразование информации по каналам в аналоговый вид для сопряжения аппаратуры с аналоговыми регистраторами.

Наземный прибор предназначен для установки в стойку каротажной лаборатории, при этом необходимо обеспечить соответствие соединяемых контактов разъемов согласно схемы электрических соединений. Тумблеры размещенные на задней панели должны быть в положении ВКЛ.

При использовании наземного прибора в настольном варианте сетевой питание можно подавать через сетевой шнур и разъем расположенный на задней панели. Скважинный можно подключать через розетку ЖК-ОК, расположенную на лицевой панели станции ЛКС-7.

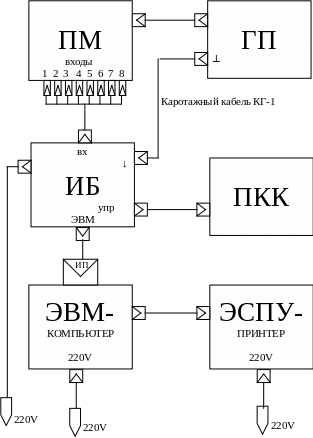

Схема 1. Общая схема соединений ЛКС-7 каротажной станции

ПМ – панель масштабов, ИБ – измерительный блок

ЭСПУ – электростатическое печатающее устройство (принтер)

ПКК – панель контроля каротажа, ГП – геофизический прибор,

ИП – интерфейсная плата

2.4. Расположение органов управления.

На лицевой панели наземного прибора расположены органы управления, индикации соответствующей надписи (см. рис. 4):

Тумблер СЕТЬ, обеспечивающих подключение питание наземного прибора через разъемы СЕТЬ, расположенный на задней панели, подключаемые платы стабилизации тока питания скважинного прибора;

Тумблер СКВ в положении ВКЛ обеспечивает регулировку тока питания скважинного прибора переменным резистором, выведенным на лицевую панель: предохранители 2А и 1А для защиты, соответственно сетевого трансформатора – от короткого замыкания нагрузок вторичных обмоток, скважинного прибора – от возрастания тока питания сверх нормы в случае отказа платы стабилизации тока;

Световой индикатор включения тумблера СЕТЬ;

Стрелочный индикатор тока питания скважинного прибора, восемь переключателей РЕЖИМ аналогового выхода каналов 0…7, обеспечивающих масштабирование сигналов и вывода калибровочных напряжений минимального и максимального для настройки аналогового каротажного регистратора;

Цифровая индикация, предназначена для отображения номера канала и соответствующего этому каналу пятизначному числового значения кода для контроля, настройки и поверки;

Переключатель НОМЕР КАНАЛА, определяющий канал, значения кода которого выводятся на ЦИ и аналоговый сигнал которого подается на гнездо КОНТРОЛЬ при положении ПОВЕРКА переключателя КОНТРОЛЬ;

Кнопки МАКС и МИН, нажатием которых устанавливается максимальный или минимальный выходной сигнал на аналоговом выходе канала, номер которого определяется положение переключателя НОМЕР КАНАЛА, для калибровки аналогового регистратора непосредственно в процессе записи независимо от положения переключателя РЕЖИМ;

Переключатель КОНТРОЛЬ, обеспечивающий в первых десяти положениях коммутаций на осциллографное гнездо КОНТРОЛЬ основных напряжений и сигналов наземного прибора в следующем порядке: 15В; минус 15В; сигнал на жиле кабеля; “C”; ”SR”; “D”; “WR”; “WRN”; минус 5-12 В; 0 В; в положении ПОВЕРКА на гнездо выводится аналоговый сигнал канала, определенного положением переключателя НОМЕР КАНАЛА;

Гнездо СИНХР используется для синхронизации осциллографа при контроле и настройке цифровой части наземного прибора по сигналу “SR”, соответствующему началу приема информационного сообщения.

На задней панели наземного прибора расположены разъемы; СЕТЬ 220V для электропитания наземного прибора;

АНАЛОГОВЫЙ ВЫХОД для параллельного вывода сигналов на аналоговый регистратор или экран компьютера.

ЦИФРОВЫЙ ВЫХОД для последовательного вывода двоичнокодированной информации каналов “D”, а также сигналов “C”, ”SR”, “WR” управления схемой согласования с цифровым регистратором;

СКВАЖИННЫЙ ПРИБОР для вывода тока питания скважинного прибора на жилу геофизического кабеля.

Параллельно с разъемом СКВАЖИННЫЙ ПРИБОР включена розетка ЖК-ОК, расположенная на лицевой панели.

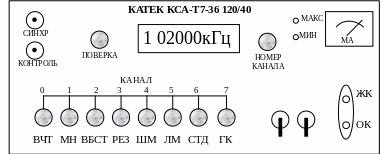

Рис. 4. Пульт прибора КСА-Т7-36 120/40
