Введение

Целью данного курсового проекта являться - закрепление теоретических знаний, полученных при изучении дисциплины

Задачи курсового проекта:

• закрепить теоретические знания решая практические задачи ;

• выполнить настройку сетей VLAN;

• осуществить настройку таранковых каналов;

• настроить маршрутизацию между сетями VLAN с использованием конфигурации router-on-a-stick;

• реализовать пример поиска и устранение неполадок в маршрутизации между VLAN;

• описать и изучить принцип работы NAT;

• осуществить настройку статического NAT;

• осуществить настройку динамического NAT;

• осуществить настройку и переадресацию портов на маршрутизаторе Linsys;

• выполнить проверку и устранения неполадок NAT;

• отработать комплексные и практические навыки.

1 Настройка сетей VLAN

1.1 Постановка задачи

1. Проверка конфигурации VLAN, установленной по умолчанию

2. Настройка сетей VLAN

3. Назначение сетей VLAN портам

1.2 Схема сети

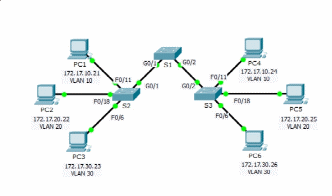

На рисунке 1 представлена схема сети в рамках этой задачи.

Рисунок 1 – Схема сети для реализации VLAN

1.3 Проверка конфигурации VLAN по умолчанию

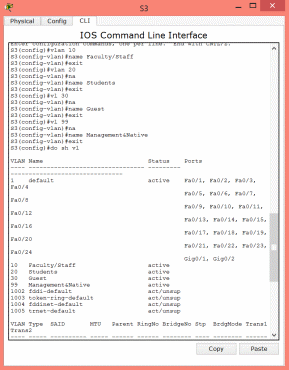

На коммутаторе S2 выполним команду, с помощью которой отображаются все настроенные сети VLAN. По умолчанию все интерфейсы назначены сети VLAN 1. Результаты команды изображены рисунке 2.

Рисунок – 2 результаты команды doshowvlan1

1.4 Настройка сетей VLAN

Создадим сети VLAN на коммутаторе S1 и присвоим им имена. Так же проверим кофигурациюVLAN.

• VLAN 10: Faculty/Staff

• VLAN 20: Students

• VLAN 30: Guest (по умолчанию)

• VLAN 99: Management&Native

Результаты и исполнения команд приведены на рисунке 3.

Рисунок – 3 настройка VLANи результаты команды doshrun на S1

Выполним аналогичные действия для коммутаторов S2 и S1.Рисунок 4 и 5.

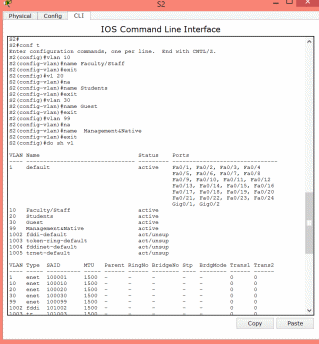

Рисунок – 4 настройка VLANи результаты команды doshrun на S2

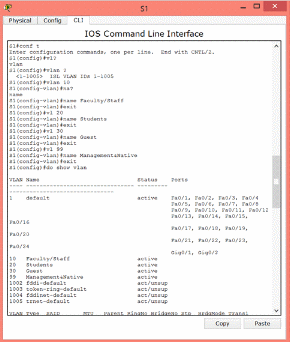

Рисунок – 5 настройка VLANи результаты команды doshrun на S3

1.5 Назначение сетей VLAN портам

Назначим сети VLAN включенным портам коммутатора S2и S3.Рисунок 6.

• VLAN 10: FastEthernet 0/11

• VLAN 20: FastEthernet 0/18

• VLAN 30: FastEthernet 0/6

Рисунок 6 – Распределение VLANпо интерфейсам на S3

Аналогичные действия выполним на коммутаторе S2.

2 Настройка танковых каналов

2.1 Постановка задачи
