2.6.2 Расчет возбуждающего устройства

Критерием согласования возбуждающего устройства с волноводом служит режим бегущей волны в коаксиальном питающем фидере, т.е. равенство входного сопротивления R_вхвозбуждающего устройства волновому сопротивлению фидера_ф(для коаксиального провода 50 Ом).

R_вх=_ф(2.6.5)

(2.6.6)

где x₁=a/2– положение штыря на широкой стенке волновода (по середине);

_в=120_в/=1200.033/0.025=498500 Ом- волновое сопротивление волновода;

h_д- действующая высота штыря в волноводе, геометрическая высота которогоlопределяется по следующей формуле:

(2.6.7)

Теперь из формулы (2.6.6) выразим h_д:

Из формулы (2.6.7) найдем геометрическую высоту штыря

На этом расчет рупорной антенны с вращающейся поляризацией закончен.

3.Расчет ппф

Фильтры СВЧ применяются для частотной селекции сигналов, согласования комплексных нагрузок, в цепях задержки и в качестве замедляющих систем.

Основным назначением фильтром является подавление одних частотных составляющих сигнала и пропускания других. Частотная характеристика фильтра есть кривая зависимости затухания в нем от частоты. Полоса частот с малым затуханием называется полосой пропускания, а полоса частот с большим затуханием –полосой заграждения.

Частотная характеристика каждого фильтра имеет переходную область между полосой пропускания и полосой заграждения, т. е. между частотами В этой области затухание меняется от максимального значения до минимального. Обычно стараются уменьшить эту область, что приводит к усложнению фильтра, увеличению числа его звеньев. При проектировании фильтра, как правило, задаются следующие характеристики: полоса пропускания, полоса заграждения, средняя частота, затухание в полосе пропускания, затухание в полосе заграждения.

3.1 Расчет ппф и его ачх

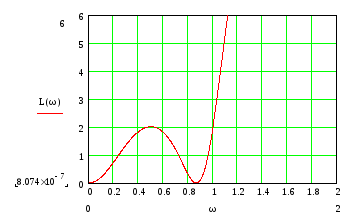

Для аппроксимации частотных характеристик затухания применяется ряд функций, удовлетворяющих условиям физической реализуемости фильтров. На примере ФНЧ рассмотрим наиболее распространенную равноволновую аппроксимацию, используя полином Чебышева.

Показатель степени n, определяющее число элементов в схеме прототипа фильтра, можно найти из требований к частотной характеристики фильтра:

-заданная величина затухания, соответствующая полосе заграждения (полосе пропускания )

Я выбираю n=3

Нахождение параметров схемы фильтра прототипа по заданной частотной характеристике фильтра является задачей параметрического синтеза. Для общности результатов все величины нормируются. Сопротивление нагрузки и генератора принимаются равным единице. Наряду с нормировкой по сопротивлению проводится нормировка по частоте, например, граничная частота полосы пропускания принимается равной единице. Таким образом, расчет фильтра СВЧ сводится к синтезу схемы низкочастотного прототипа и замене элементов с сосредоточенными параметрами.

Приведем дуальную схему фильтра – прототипа.

Рис.3.1.1 Лестничная схема фильтра – прототипа нижних частот.

Параметры ФНЧ:

Для найденного значения n, заданного и определим (n+1) коэффициентов , которые представляют собой перепады характеристических сопротивлений ступенчатого перехода – прототипа с равноволновой характеристикой. При одинаковой абсолютной величине полосы пропускания фильтра и прототипа относительные полосы пропускания фильтра и прототипа будут отличаться в два раза (относительная полоса пропускания ступенчатого перехода будет в два раза больше). Это необходимо учитывать при нахождении коэффициентов , выбирая полосу прототипа равной 2().
