Выбираем два автотрансформатора типа атдцтн-250000/220/110

[3, П.8.2]

технические характеристики автотрансформатора сносим в таблицу 8.2

Таблица 8.2 Технические характеристики трансформаторов

Тип трансформатора	S , МВА	Напряжение кВ ВН СН НН	P , МВА	Потери к.з. кВт ВН СН ВС	I , %	U ,% ВН СН ВС
ТДЦ-250000 /220/15,75	250	230 - 15,75	210	650 - -	0,4	11 - -
ТДЦ-250000/ 110/15,75	250	121 - 15,75	160	640 - -	0,5	10,5 - -
АТДЦТН -250000 220/110/11	250	230 121 11	120	520 - -	0,5	32 20 11

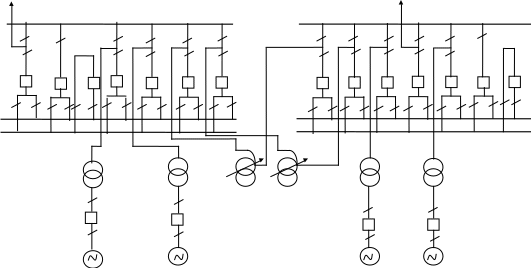

4 На основании расчетов и структурной схемы станции составить главную схему ГРЭС.

Схема приведена на странице 9.1.

2 ВЛ РУ-220 кВ 4ВЛ РУ-110 кВ

АО АО

QS QS

QО QА

Q1 Q4 Q5 Q6 Q7 Q8 Q9 Q10 Q11 Q12 QО QА

QS QS

А2 А2

А1 А1

Q2

Т1 Т2 Т5 Т6 Т3 Т4

QS

Q

QS

G1 G2 G3 G4
