4. Опалубка и опалубочные работы

4.1 Назначение и требование к опалубке

Опалубка- это формообразующая конструкция, обеспечивающая заданные геометрические размеры и очертания бетонного элемента (колонна, стена, перекрытие и др.).

Опалубочная система - это специализированный комплект, рассчитанный на многократное использование.

Работы по монтажу и демонтажу опалубки называют опалубочными.

В 2003году были утверждены и введены в действие два государственных стандарта: ГОСТ Р 52085-2003 «Опалубка. Общие технические условия» ГОСТ Р 52086 «Опалубка. Термины и определения»

Основным элементом опалубочной системы (рис. 4.1) являются опалубочные щиты, из которых собирают форму и которые непосредственно кон­тактируют с бетоном. Помимо щитов в комплект опалубки входят элементы креплений (схватки, тяжи, замки, клинья), поддерживающие (стойки, подко­сы, прогоны) и вспомогательные (лестницы, площадки, ограждения, и т.п.) устройства.

Опалубка (опалубочная система) должна удовлетворять ряду конструктивных, технологических и экономических требований, в том числе:

- точно повторять конфигурацию бетонируемой конструкции;

- быть прочной, жесткой и устойчивой, без деформаций воспринимать нагрузки от давления бетонной смеси, от перемещений на ней рабочих и т.д.

-отличаться конструктивной простотой, изготавливаться из доступных материалов;

- быть технологичной, т.е. обеспечивать легкость и малую трудоемкость установки и распалубки, не затруднять монтаж арматуры и укладку бетона;

- иметь, по возможности, гладкую рабочую (контактирующую) по­верхность щитов с малым сцеплением её с бетоном, не допускать утечек «цементного молока» при бетонировании;

-быть экономичной, обеспечивать максимально возможную оборачиваемость и долговечность элементов (щитов, креплений, лесов и т.п.).

4.2 Виды опалубок и область применения

По конструкции опалубки разделяются на съемные и несъемные.

По материалу могут быть стальные, алюминиевые, деревянные из ламинированной многослойной фанеры и из пенополистирольных плит и блоков.

Съемные опалубки бывают щитовые (мелко и крупно), объемно-переставные (туннельные) и скользящие.

Несъемные опалубки- это металлические листы (профнастил), арболитовые плиты, железобетонные скорлупы и плиты, а также пенополистирольные панели и блоки.

Оборачиваемость опалубки металлической составляет -150-200оборотов, а из ламинированной фанеры –до 80 оборотов.

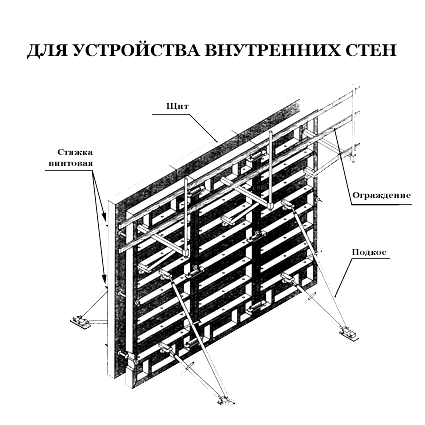

Рис. 4.1. Общий вид съемной щитовой опалубки стен:

Рис.4.2. Схемы установки съемной щитовой опалубки для различных вариантов стен

Рис.4.3 Схема установки щитов опалубки

Помимо общих требований отдельные виды опалубки должны соответствовать специальным требованиям. Так, в ряде случаев, опалубки используют для создания рельефных оттисков для фасадных поверхностей монолитных стен. Для этого применяют специальные рельефообразующие опалубки или вкладыши. Несъемную опалубку используют иногда в качестве гидроизоляции подземных сооружений. Плиты такой опалубки, помимо прочего, должны быть водонепроницаемыми.

Рис. 4.4. Съемная мелкощитовая опалубка

Рис.4.5. Съемная опалубка колонн с регулируемым размером сечения до 60х60см

Рис 4.6. Съемная опалубка перекрытий

Рис. 4.7. Съемная объемно-переставная опалубка стен и перекрытий. 1-палуба перекрытий, 2-палуба стен, 3-подкос, 4- стойка с колесиком, 5-направляющее колесо, 6-фиксатор, 7-внутренняя сторона опалубки, 8- торцевая часть палубы перекрытий, 9-подмости, 10-проемообразователи.

Все большее применение в строительстве находит несъемная опалубка из пенополистирола. Основным преимуществом использования пенополистирольной опалубки является возможность возведения многослойной ограждающей конструкции с необходимым сопротивлением теплопередачи, т.е. стена получается сразу «теплой» и не требует дальнейшего утепления. Получаемая ограждающая конструкция представляет собой «сендвич»,т.е железобетон, с двух сторон покрытый слоями теплоизоляции.

Применяются два типа конструкций из пенополистирола: блоки и плиты-панели (рис.4.8.)

.

а

) б)

в

)

г)

Рис.4.8.Несъемная

пенополистирольная

опалубка:

а, б – из блоков, в, г – из

плит- панелей

Внутреннее пространство пенополистирольных блоков и панелей заполняется бетоном, который после затвердевания образует монолитную стену. В качестве армирующих элементов в бетоне используются вертикальные и горизонтальные стержни. Пример строительства монолитных зданий из пенополистерольных блоков приведен на Рис.4.9.

Рис.4.9. Строительство монолитных зданий из пенополистирольных блоков.

С целью увеличения оборачиваемости опалубки создана ее трехслойная конструкция .(Рис.4.10).

Рис.4.10.Трехслойная опалубка «Алкус». 1-поверхностный слой из пластмассы, 2-металл или волокнистый материал, 3-средняя часть из пенопласта.

Опалубка «Алкус» не впитывает воду, т.е. не разбухает и оборачиваемость ее составляет до 350 оборотов.
