Завдання до теми
Методом комплексних амплітуд визначити спектральний склад до 5-ї гармоніки сигналу, вид якого визначається за табл. 5.1, після проходження ним чотириполюсника, схема якого визначена тією ж табл. 5.1, навантаженого на опір RН. Побудувати амплітудний і фазовий спектри зазначеного сигналу на вході й виході чотириполюсника.
а) б)
в) г)
Рисунок 5.6 – Графік вхідного сигналу
д) е)
ж)
Продовження рисунка 5.6
Примітка: для чотириполюсників, схеми яких наведені на рис. 5.7, а, г, визначити комплексні амплітуди 1, 3 та 5-ї гармонік, а для чотириполюсників рис. 5.7, б, в – комплексні амплітуди 0, 1 та 3-ї гармонік.
а) б)
в) г)

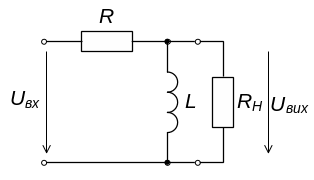

Рисунок 5.7 – Схема чотириполюсника
Таблиця 5.1
Варіант |
L, мкГн |
С, мкФ |
Т, мс |
Um, В |
R, Ом |
Рис. 5.7, схема |
Рис. 5.6, графік uвх(t) |
1 |
1,44 |
0,8 |
0,48 |
12 |
35,4 |
1.8, б |
в |
2 |
11 |
4 |
2 |
100 |
65,7 |
1.8, в |
е |
3 |
0,5 |
0,4 |
0,167 |
50 |
27 |
1.8, г |
б |
4 |
0,4 |
0,5 |
0,159 |
50 |
36,4 |
1.8, а |
а |
5 |
0,7 |
0,24 |
0,134 |
45 |
41,4 |
1.8, б |
д |
6 |
5 |
1 |
0,625 |
25 |
86,5 |
1.8, в |
в |
7 |
5,6 |
2,28 |
1,20 |
48,5 |
38,6 |
1.8, г |
е |
8 |
2,52 |
1,4 |
0,63 |
17 |
55,0 |
1.8, а |
е |
9 |
4,2 |
1,44 |
0,8 |
40 |
41,4 |
1.8, б |
б |
10 |
20 |
1 |
1,67 |
80 |
185 |
1.8, в |
д |
11 |
1 |
1 |
0,314 |
100 |
25 |
1.8, г |
в |
12 |
20 |
8 |
5,88 |
30 |
59 |
1.8, а |
в |
13 |
1,5 |
0,3 |
0,354 |
33,4 |
64,5 |
1.8, б |
г |
14 |
2,58 |
1,43 |
0,484 |
75 |
49,6 |
1.8, в |
ж |
15 |
3 |
0,9 |
0,565 |
40 |
44,7 |
1.8, г |
г |
16 |
6,25 |
12,4 |
3,13 |
40 |
17,5 |
1.8, а |
а |
17 |
6,25 |
10 |
2,5 |
70 |
31,5 |
1.8, б |
д |
18 |
0,5 |
0,4 |
0,167 |
110 |
27 |
1.8, в |
в |
19 |
0,7 |
0,875 |
0,277 |
70 |
36,4 |
1.8, г |
б |
20 |
1,6 |
6,89 |
0,536 |
18,85 |
35,4 |
1.8, а |
а |
21 |
9,57 |
3,48 |
1,74 |
104,6 |
65,7 |
1.8, б |
г |
22 |
0,55 |
0,44 |
0,184 |
33,4 |
27 |
1.8, в |
г |
23 |
0,357 |
0,447 |
0,142 |
150 |
36,4 |
1.8, г |
б |
24 |
0,62 |
0,212 |
0,118 |
15 |
41,4 |
1.8, а |
д |
25 |
4,35 |
0,87 |
0,544 |
26,2 |
86,5 |
1.8, б |
а |
26 |
6,15 |
2,5 |
1,33 |
76 |
38,6 |
1.8, в |
д |
27 |
2,92 |
1 |
0,555 |
13,35 |
41,4 |
1.8, г |
а |
28 |
1,15 |
1,15 |
0,362 |
104,5 |
25 |
1.8, а |
а |
29 |
16,7 |
6,67 |
4,9 |
141 |
59 |
1.8, б |
б |
30 |
1,72 |
0,344 |
0,416 |
100 |
64,5 |
1.8, в |
д |
Продовження таблиці 5.1
Варіант |
L, мкГн |
С, мкФ |
Т, мс |
Um, В |
R, Ом |
Рис. 5.7, схема |
Рис. 5.6, графік uвх(t) |
31 |
1,95 |
1,08 |
0,365 |
37,5 |
49,6 |
1.8, г |
в |
32 |
3,6 |
1,08 |
0,678 |
60 |
44,7 |
1.8, а |
д |
33 |
5,94 |
3,3 |
1,47 |
60 |
55,2 |
1.8, б |
д |
34 |
5,68 |
11,27 |
2,84 |
40 |
17,5 |
1.8, в |
а |
35 |
6,87 |
11 |
2,75 |
44,7 |
31,5 |
1.8, г |
е |
36 |
0,625 |
0,5 |
0,209 |
110 |
27 |
1.8, а |
в |
37 |
0,65 |
0,81 |
0,257 |
14,9 |
36,4 |
1.8, б |
в |
38 |
1,3 |
0,72 |
0,432 |
12 |
35,4 |
1.8, в |
ж |
39 |
0,455 |
0,364 |
0,152 |
31,9 |
27 |
1.8, г |
в |
40 |
0,333 |
0,417 |
0,133 |
31,9 |
36,4 |
1.8, а |
в |
41 |
0,578 |
0,198 |
0,11 |
9,56 |
41,4 |
1.8, б |
е |
42 |
5,75 |
1,15 |
0,72 |
39,2 |
86,5 |
1.8, в |
б |
43 |
7,28 |
2,97 |
1,57 |
50,7 |
38,6 |
1.8, г |
г |
44 |
2,19 |
1,22 |
0,55 |
80 |
55 |
1.8, а |
д |
45 |
2,69 |
0,92 |
0,513 |
8,52 |
41,4 |
1.8, б |
ж |
46 |
17,4 |
0,87 |
1,45 |
51,1 |
185 |
1.8, в |
е |
47 |
0,87 |
0,87 |
0,274 |
156,5 |
25 |
1.8, г |
б |
48 |
24 |
9,6 |
7,05 |
30 |
59 |
1.8, а |
ж |
49 |
1,88 |
0,375 |
0,442 |
21,3 |
64,5 |
1.8, б |
е |
50 |
2,35 |
1,3 |
0,438 |
75 |
49,6 |
1.8, в |
ж |
