Время затрачиваемое

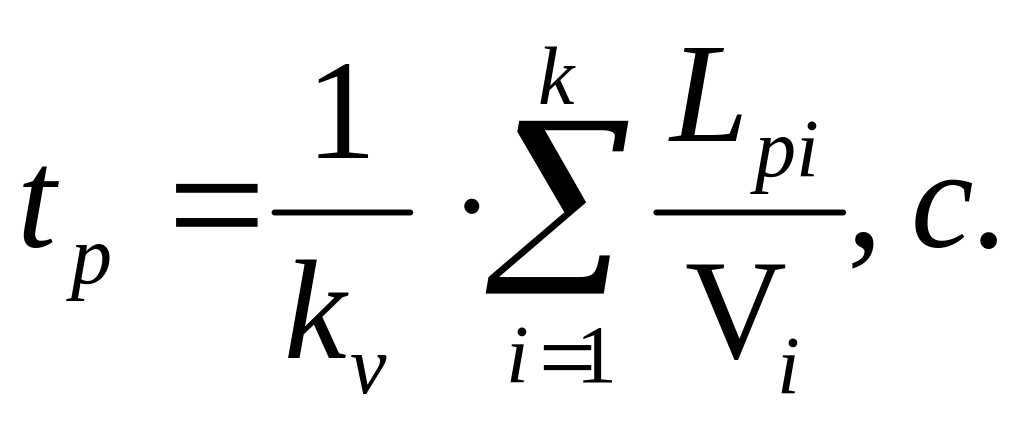

на весь рабочий проход, рассчитывается
по выражению:

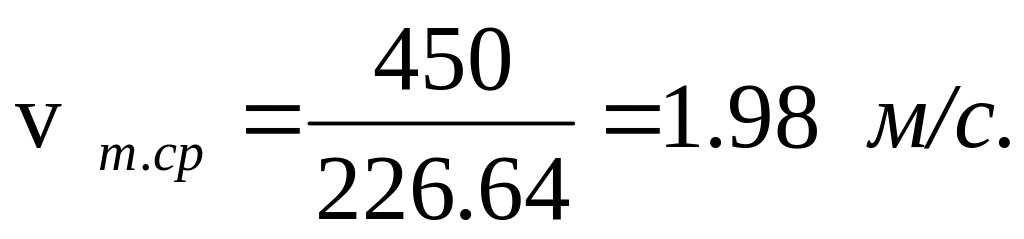

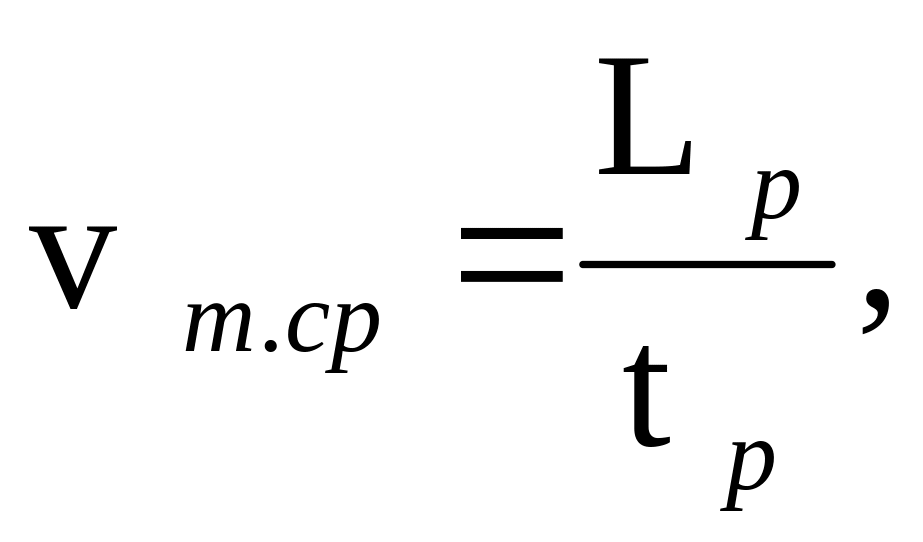

Средняя теоретическая
скорость рассчитывается по следующей
формуле:

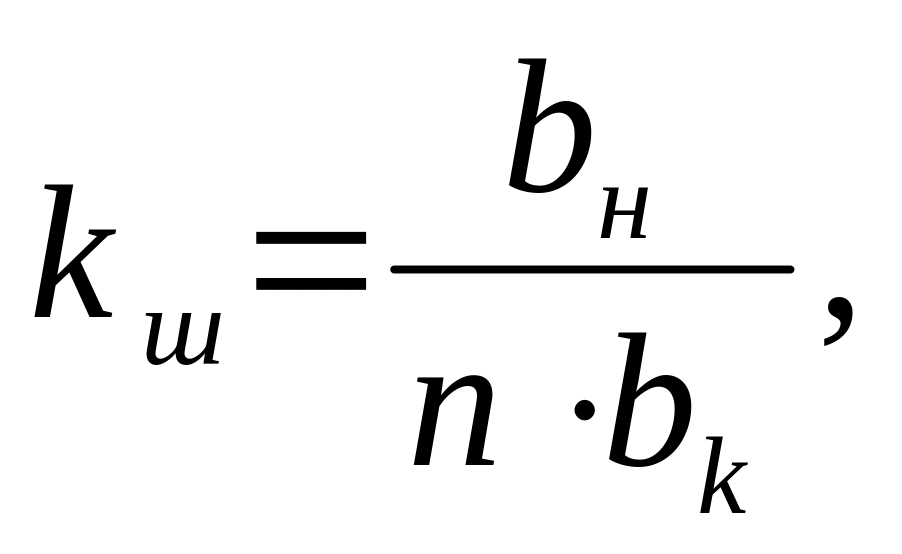

Коэффициент
использования ширины захвата:
где bн
– ширина
карты нетто, м;
n
– число проходов по карте;
bк
–
конструктивная ширина захвата, м,

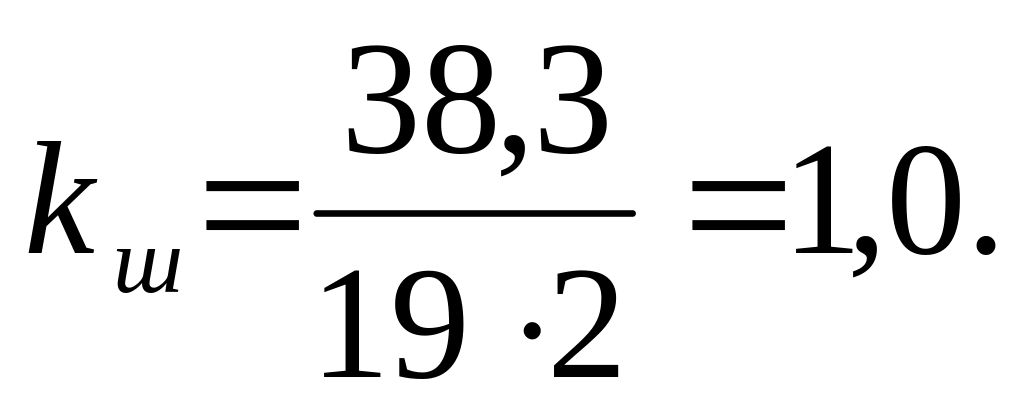

Для фрезера МТФ–14
конструктивная ширина захвата 19 м:
Для ворошилки

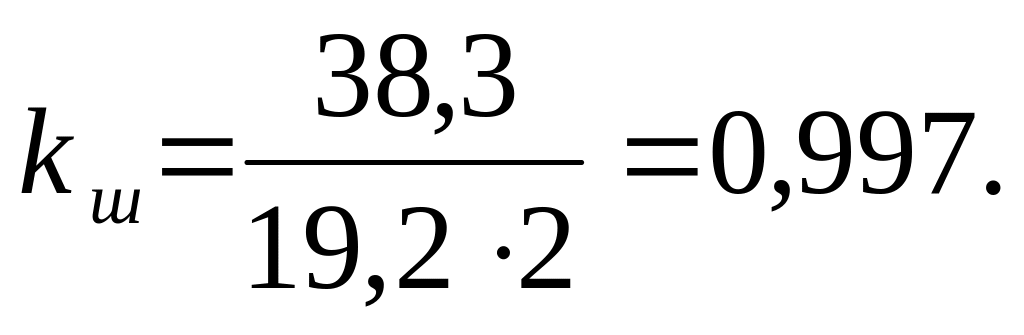

ВФ–18СЗА конструктивная ширина захвата
19,2 м:
Для валкователя
МТФ–33Б конструктивная ширина захвата
19 м:
Коэффициент
использования ширины захвата уборочной
машины определяется с учетом того, что
ширина обрабатываемой полосы равна
конструктивной ширине захвата
валкователя:

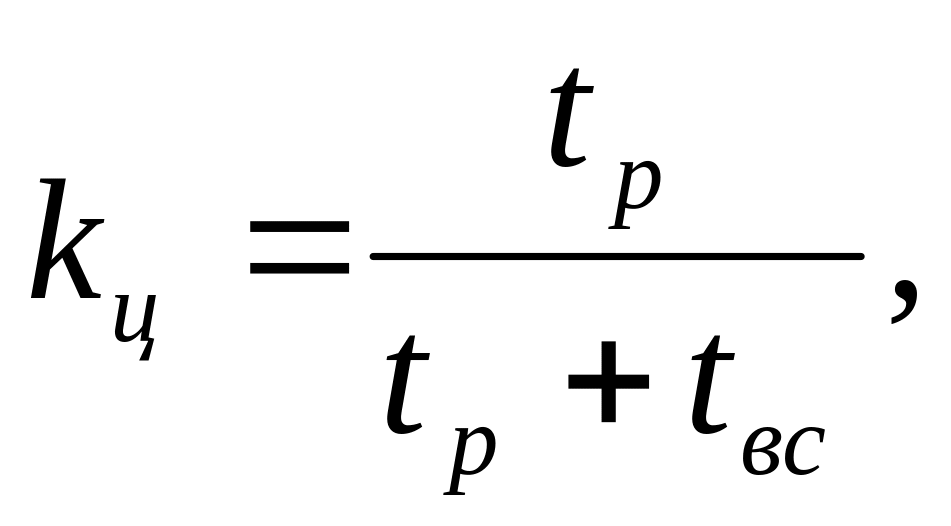

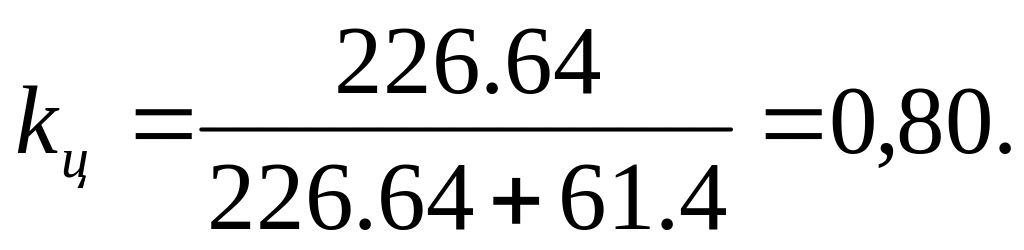

Коэффициент
использования циклового времени
определяется по формуле:
(3.29)
(3.30)
3.5 Производительность оборудования. Коэффициенты использования ширины захвата, скорости, циклового и полезного времени. Сменная цикловая выработка оборудования.
(3.31)
(3.32)
где tр
– время на выполнение рабочего прохода,
с;
tвс
– время на вспомогательные операции,
с.

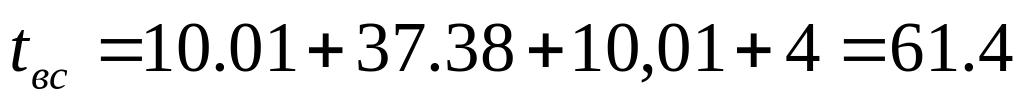

Время на выполнение
вспомогательных операций состоит из
следующих элементов:
где
t1
– время

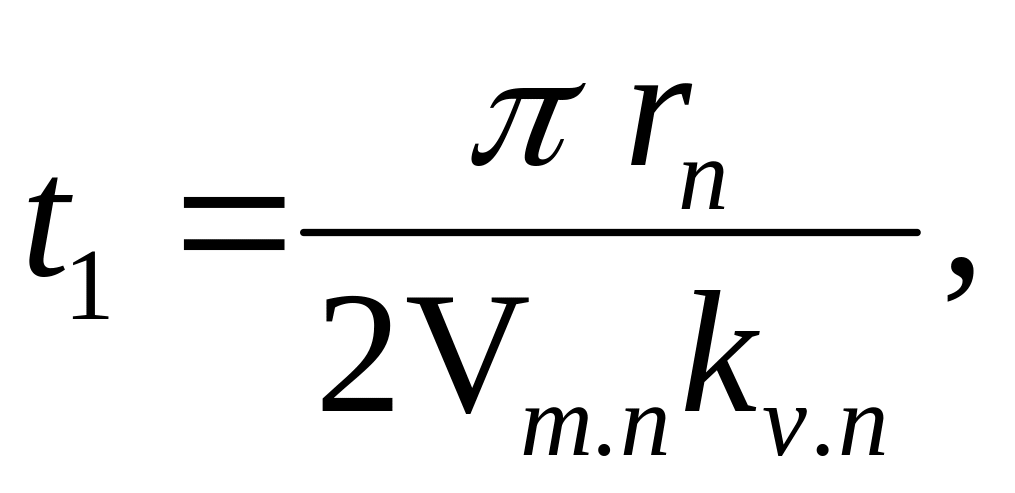

на первый поворот в конце рабочего
прохода (при полном бункере), с;
t2
– время
проезда по подштабельной полосе с
одновременной выгрузкой торфа из
бункера в навал, с;
t3

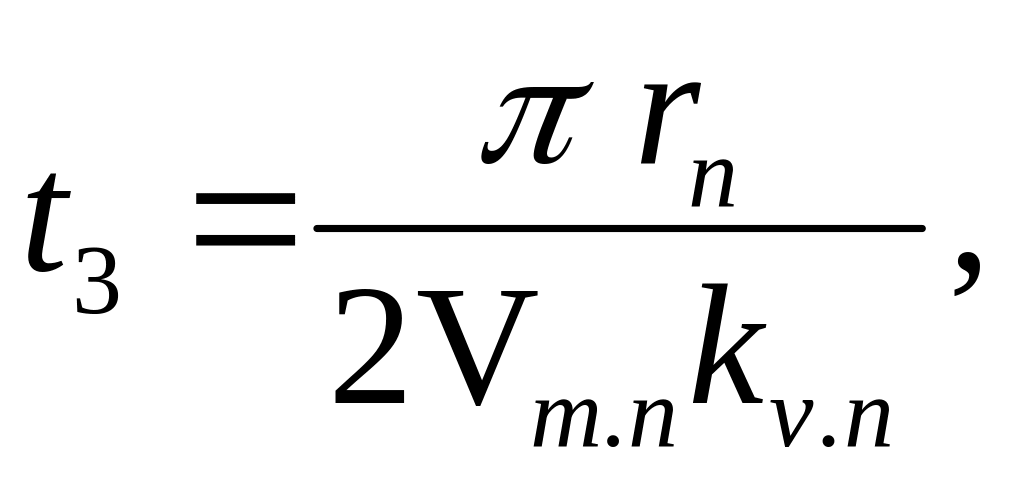

– время,
затрачиваемое на второй поворот при
заезде на рабочий ход (при пустом
бункере), с;
t4
– время на переключение скоростей, с.

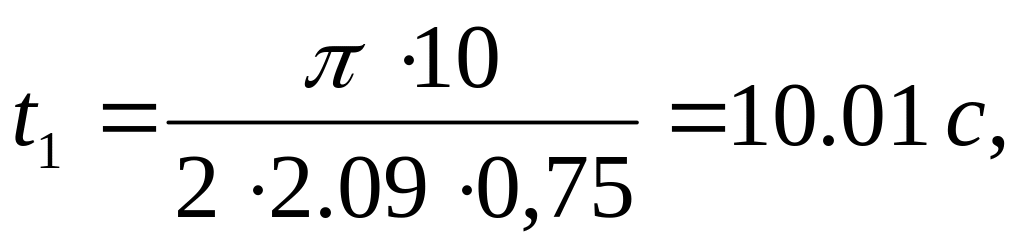

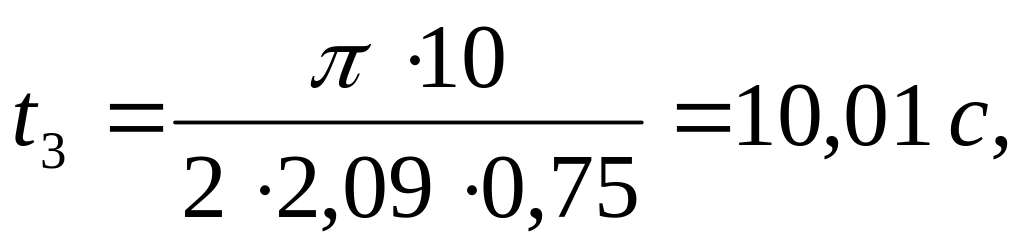

где rп
– радиус поворота (для МТФ–43 принимается
12 м), м;
Vт.п.
–
теоретическая скорость движения машины
на повороте, м/с;
kv.п
– коэффициент использования скорости
на повороте.

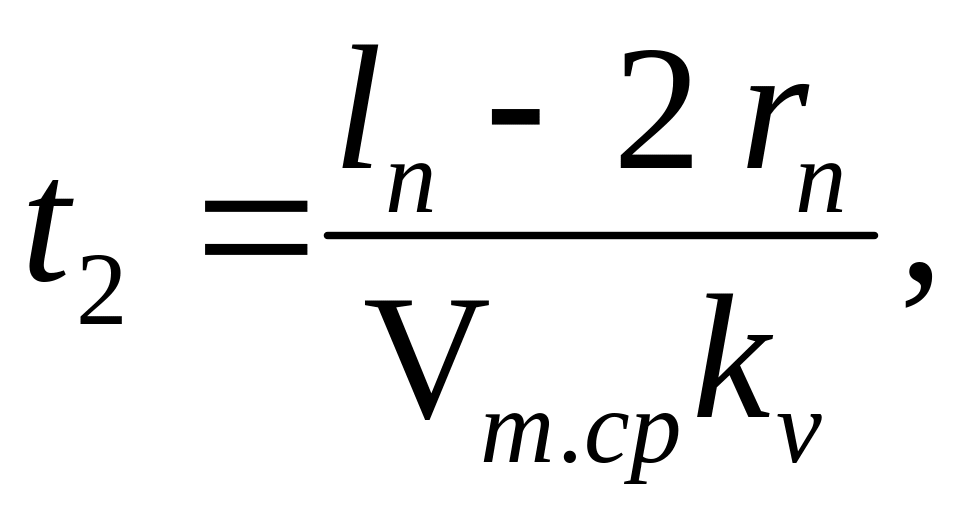

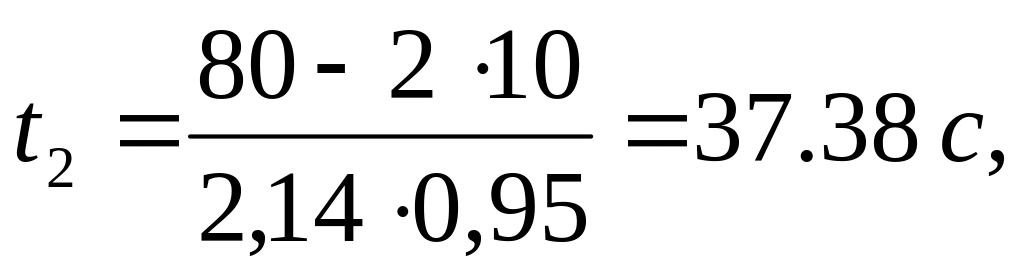

где lп
– расстояние между прямым и обратным
проходами
Vт.ср.
– средняя
теоретическая скорость движения машины
, м/с;
kv.п
– коэффициент использования скорости
на повороте.
где k
– количество переключений скоростей;
t0
– время
на одно переключение скорости (принимается
4 с) , с.

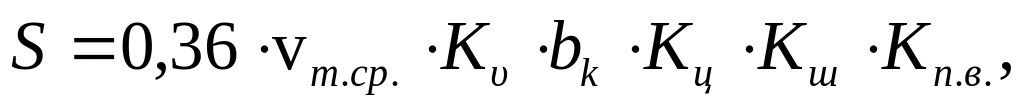

Производительность
уборочной машины определяют по формуле:
где vт.ср.
– теоретическая скорость машины, м/с;
(3.33)
(3.34)
(3.35)
(3.36)
(3.37)
