5.6. Схемы работы оборудования

Для бункерных уборочных машин

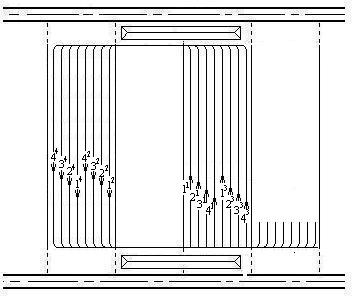

Рис. 5.1. Схема работы фрезеров МТФ–14

Рис. 5.2. Схема работы ворошилок ВФ–18СЗА

Рис. 5.3. Схема работы валкователей МТФ–33Б

Рис. 5.4. Схема работы уборочных машин МТФ–43

Рис. 5.5. Схема работы штабелера МТФ–72

Для раздельной уборки

Рис. 5.6. Схема работы фрезера-валкователя МТФ–96

Рис. 5.7. Схема работы ворошилок ВФС–1

Рис. 5.8. Схема работы погрузчика-подборщика МТТ–17 и прицепов МТП–24В

Рис. 5.9. Схема работы штабелера БШР–1

6. Расчет горючего и смазочных материалов

6.1. Удельный расход горючего на единицу работы по всем технологическим операциям.

В ходе проектирования и составления годовых проектов эксплуатации торфяных предприятий необходимо определить удельный расход и общую потребность в дизельном топливе.

Удельный расход топлива m_Г (кг/га) может быть определен по следующему выражению:

(6.1)

где m_дв – расход горючего двигателем внутреннего сгорания, кг/(кВт·ч);

P_дв – мощность двигателя, кВт;

k_п.в. – коэффициент полезного времени агрегата;

k_г – коэффициент, учитывающий дополнительный расход горючего на холостую работу двигателя и переезды от полевой базы к месту работы и обратно;

k_р. – коэффициент, учитывающий загрузку двигателя при работе;

S – эксплутационная производительность машины, га/ч;

Выражение (6.1) справедливо для всех технологических операций при добыче торфа бункерными уборочными машинами, кроме штабелирования. При расчете горючих материалов m_Г (кг/м³) для штабелирующих машин следует использовать следующую формулу:

(6.2)

где V₀ – техническая производительность штабелирующей машины, м³/ч;

k_ц – коэффициент использования времени цикла.

При раздельной уборке расчет для операций погрузки, транспортировки и штабелирования производят по формуле:

(6.3)

где k_доп – коэффициент, учитывающий дополнительный расход горючего при неполном использовании мощности двигателяю

Расчет удельного расхода горючего для схемы производства фрезерного торфа с применением бункерных уборочных машин с механическим принципом сбором

КП –ТПТП–ОГР–0905–18–03

Расчет горючего и смазочных материалов

ТГТУ–ОГР–45

1. Фрезерование торфяной залежи машинами МТФ–14

(P_дв=59кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,88, k_г=1,2, k_р=0,75)

2. Ворошение торфяного расстила ВФ–18СЗА

(P_дв=59кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,85, k_г=1,2, k_р=0,75)

3. Валкование МТФ–33Б

(P_дв=59кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,86, k_г=1,2, k_р=0,75)

4. Уборка торфа МТФ–43

(P_дв=59кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,86, k_г=1,2, k_р=0,75)

5. Штабелирование МТФ–72

(P_дв=40кВт, m_дв=0,285 кг/(кВт·ч), k_г=1,1, k_р=0,75, k_п.в.=0,86, k_ц=0,89,)

Расчет удельного расхода горючего для раздельной схемы производства фрезерного торфа

1. Фрезерование и валкование машиной МТФ–96

(P_дв=96кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,86, k_г=1,15, k_р=0,8)

2. Ворошение ВФС–1

(P_дв=55кВт, m_дв=0,265 кг/(кВт·ч), k_п.в.=0,88, k_г=1,1, k_р=0,85)

3. Погрузка торфа из валков машиной МТТ–17 в прицепы

(P_дв=96кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,81, k_г=1,15, k_р=0,7, k_доп=1,03)

4.Транспортировка торфа прицепами МТП–24В–1

(P_дв=96кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,81, k_г=1,15, k_р=0,8, k_доп=1,02)

5.Штабелирование БШР–1

(P_дв=59кВт, m_дв=0,252 кг/(кВт·ч), k_п.в.=0,88, k_г=1,2, k_р=0,75, k_доп=1,04)
