4.8. Основная надпись строительных чертежей

Выполненные в соответствии с ГОСТ 21.101-97 форма, размеры и содержание граф основной надписи строительных чертежей (рис. 4.6) несколько отличаются от основной надписи, применяемой на машиностроительных чертежах.

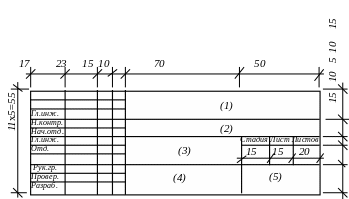

Рис. 4.6. Основная надпись строительных чертежей

В графах основной надписи приводят:

а) в графе 1 – обозначение документа, в том числе раздела проекта, основного комплекта рабочих чертежей. В состав обозначения включают базовое обозначение, устанавливаемое по действующей в организации системе (для студентов – код направления, через дефис – шифр студента), и через дефис – марку основного комплекта.

Например: 270800 – 415 – ВК,

где 270800 – код направления;

415 - шифр студента;

270800 – 415 - базовое обозначение;

ВК - марка основного комплекта рабочих чертежей.

Устанавливаются следующие марки основных комплектов рабочих чертежей: ВК – внутренние водопровод и канализация; НВК - наружные сети водоснабжения и канализации; ОВ - отопление, вентиляция и кондиционирования воздуха; ТК – технологические коммуникации (трубопроводы) и т. д.;

б) в графе 2 – наименование предприятия, жилищно-гражданского комплекса или другого объекта строительства, в состав которого входит здание (сооружение), или наименование микрорайона;

в) в графе 3 – наименование здания (сооружения) и, при необходимости, вид строительства (реконструкция, расширение, техническое перевооружение, капитальный ремонт);

г) в графе 4 – наименование изображений, помещенных на данном листе, в точном соответсвии с их наименованием на чертеже;

д) в графе 5 – наименование организации, разработавшей документ (наименование кафедры, группа).

В графе «Стадия» указывают условное обозначение стадии проектирования зданий: П - проект, РП - рабочий проект, КР - курсовая работа. Обозначение документа включает наименование и маркировку чертежа.

Глава 5

ЗАДАНИЕ И ИСХОДНЫЕ ДАННЫЕ ДЛЯ ВЫПОЛНЕНИЯ

1 Части курсового проекта

«ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ ЖИЛОГО ЗДАНИЯ»

Целью 1 части курсового проекта является выполнение расчетно-графического проекта водоснабжения и канализации жилого здания.

Исходные данные для выполнения 1 части проекта принимаются студентами по таблице, которая дана в приложении П, в соответствии с предпоследней и последней цифрами шифра (номера) зачетной книжки.

Данные заносятся студентом в выдаваемое ему индивидуальное задание, которое подшивается к расчетно-пояснительной записке. Бланк задания выполняется в соответствии с приложением Р. Без задания работа к защите не допускается.

В соответствии с заданием, принимаются: генпланы участков, поэтажные планы зданий выдаются преподавателем в соответствии с номером по заданию (номер генплана и плана по своему варианту, см. приложение П) географическое положение объекта строительства (приложение С).

Расходы воды и стоков, свободные напоры, минимальные диаметры подводных и отводных трубопроводов, нормы расхода воды потребителями принимаются по приложениям Б, Ж.

Все другие данные (конструкции наружных и внутренних стен, полов, покрытий, перекрытий, размеры окон, дверей, санузлов и.т.д) принимаются студентом самостоятельно в соответствии с требованиями ГОСТ, СНиП, справочной литературы.

Проектирование систем водопровода и канализации производится во взаимной увязке. При проектировании необходимо учитывать следующее: планировка этажей однотипная; подвал неэксплуатируемый, расположенный под всем зданием; снабжение здания водой от городского водопровода; отвод сточных вод проектируется в уличную канализационную сеть города; приготовление горячей воды предусматривается или местное с помощью квартирных газовых водонагревателей, или централизованное – в тепловом пункте.
