2.4.2 Қысқа тұйықталу орынындағы қалдық кернеуді есептеу
Ерекше А фазасының қ.т. орынындағы симметриялық құраушы кернеу:
Салыстырмалы бірлікте:
Аталымды бірлікте:
Аталымды бірліктегі қ.т. нүктесіндегі қалдық фазалық кернеу:
2.5 Түйіндегі қалдық кернеуді есептеу
Сұлба түйініндегі симметриялы қалдық кернеу құраушысы:
Сұлба түйініндегі фазалық қалдық кернеу:
Сұлба түйініндегі желілік қалдық кернеу:
2.6 Векторлық диаграмманы тұрғызу

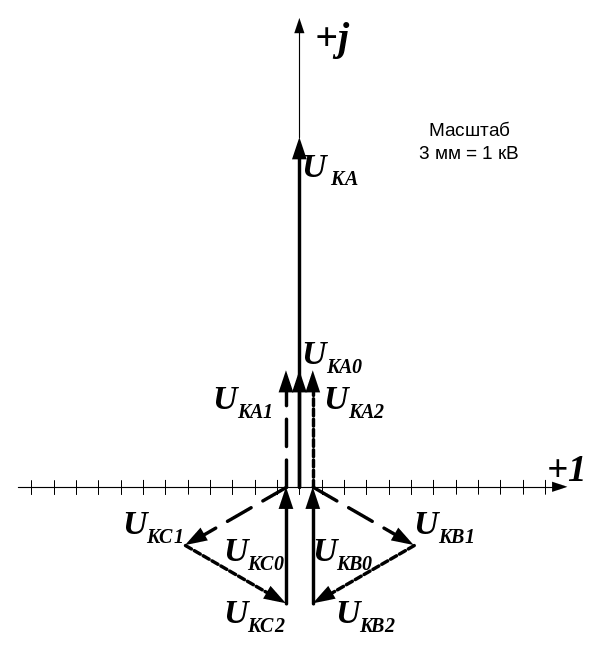

Сурет 36. К(1,1) нуктесіндегі кернеудің векторлық диаграммасы.
Сурет 37. К(1,1) нуктесіндегі тоқтың векторлық диаграммасы.
Сурет 38. К(1,1) кезіндегі түйіндегі кернеудің векторлық диаграммасы.
Сурет 39. К(1,1) кезіндегі Л1 тоқтарының векторлық диаграммасы.
Кесте 1 үйе элементтерінің параметрлері
№ варианта |
№ эле-мента |
|
Г Е Н Е Р А Т О Р ЛАР |
|||||||||
Рном мВт |
cosϕ от.ед. |
Uн кВ |
Xd от.ед. |
X′d от.ед. |
X2 От.ед. |
Tj с |
||||||
А,Б,В, Г,Д |
1,2, 3 |
300 500 |
0,85 0,85 |
20 20 |
1,7 2,2 |
0,26 0,4 |
0,21 0,33 |
7 9 |
||||
Е,Ж,З, И,К |
1,2, 3 |
320 500 |
0,85 0,85 |
15,75 20 |
2,4 2,2 |
0,37 0,4 |
0,3 0,33 |
7,2 9 |
||||
Л,М,Н, О,П,Р |
1,2, 3 |
250 320 |
0,85 0,85 |
15,75 15,75 |
1,97 2,4 |
0,29 0,37 |
0,24 0,3 |
6,5 7,2 |
||||
С,Т,У, Ф,Х,Ц |
1,2, 3 |
350 500 |
0,8 0,85 |
10,5 20 |
1,7 2,2 |
0,27 0,4 |
0,27 0,33 |
8 9 |
||||
Ч,Ш,Щ, Э,Ю,Я |
1,2, 3 |
280 320 |
0,85 0,85 |
15,75 15,75 |
2,2 2,4 |
0,35 0,37 |
0,28 0,3 |
7,5 7,2 |
||||
|
|
Трансформаторлар Т1,Т2,Т3 |
Трансформатор Т4 |
|||||||||
|
|
мВА |
Uк % |
Uнн кВ |
Uнв кВ |
Sн мВА |
Uк % |
Uнн кВ |
Uнв кВ |
|||
А,Б,В, Г,Д |
1,2, 3 |
400 630 |
11 12,5 |
20 20 |
242 121 |
630 |
13 |
121 |
220 |
|||
Е,Ж,З, И,К |
1,2, 3 |
500 630 |
12 12,5 |
15,75 20 |
240 121 |
630 |
13 |
121 |
240 |
|||
Л,М,Н, О,П,Р |
1,2, 3 |
400 500 |
12 12 |
15,75 15,75 |
240 121 |
400 |
12 |
121 |
240 |
|||
С,Т,У, Ф,Х,Ц |
1,2, 3 |
400 630 |
12 12,5 |
10,5 20 |
231 115 |
630 |
12 |
121 |
230 |
|||
Ч,Ш,Щ, Э,Ю,Я |
1,2, 3 |
350 400 |
12 12 |
15,75 15,75 |
240 121 |
500 |
12 |
115 |
240 |
|||
Кесте 4
№ варианта |
Қ.т. орыны ( Lк /L) |
№ варианта |
Қ.т. орыны ( Lк /L) |
А,Б,В,Г,Д,Е,Ж |
0,3 |
П,Р,С,Т,У,Ф,Х |
0,7 |
З,И,Л,Л,М,Н,О |
0,5 |
Ц,Ч,Ш,Щ,Э,Ю,Я |
0,9 |
Кесте 2 Кесте 3
№ варианта |
ӘБЖ ұзыындығы L (км) |
А,Б,В,Г,Д,Е,Ж |
200 |
З,И,Л,Л,М,Н,О |
225 |
П,Р,С,Т,У,Ф,Х |
250 |
Ц,Ч,Ш,Щ,Э,Ю,Я |
275 |
№ варианта |
генераторды жүктемелеу |
А,Б,В,Г,Д,Е,Ж,З,И |
0,7 Pном |
К,Л,М,Н,О,П,Р,С,Т |
0,8 Pном |
У,Ф,Х,Ц,Ч,Ш,Щ,Э,Ю,Я |
0,9 Pном |
