ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ «ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ
ИМЕНИ ГЕРОЯ РОССИЙСКОЙ ФЕДЕРАЦИИ В.М. МАКСИМЧУКА»
ДОПУЩЕНО К ЗАЩИТЕ
Зам. директора колледжа
______ И.Н. Вишневский
«__» ____________2016 г.
ДИПЛОМНАЯ РАБОТА
Тема: «Организация проведения аварийно-спасательных работ, связанных с тушением пожара в лечебном учреждении со стационаром»
Выпускник: Смирнов Н.А. Группа: ЧС–501пв
Работа выполнена:_________________________________________
(подпись выпускника)
Руководитель работы:_________Евпалова Е.А. «__» ________ 2016 г.
(подпись) (Ф.И.О.)
Москва
2016 г.
СОГЛАСОВАНО |
УТВЕРЖДАЮ |
Председатель ПЦК |
Зам. директора колледжа |
_______________/ В.В. Спирин / (подпись) |
_______________/И.Н. Вишневский/ (подпись) |
ЗАДАНИЕ НА ДИПЛОМНУЮ РАБОТУ
Студента группы ЧС-501пв Смирнова Николая Альбертовича
Тема работы: «Организация проведения аварийно-спасательных работ, связанных с тушением пожара в лечебном учреждении со стационаром»
Срок сдачи студентом выполненной работы 1 июня 2016 г.
Исходные данные: время аварии – 12.00.
Метеоусловия: скорость ветра-1 м/с, t возд= +23 С 0; t почв=+20 С 0; А з =1350
Здание – Ж\Б (60Х20Х15м.), 3-этажа, оборудовано внутренним противопожарным водопроводом. Рассчитан на 500 чел. Персонал - 30 чел. Пострадало – 20 чел.
Зарплаты спасателей от 25000,00 до 35000,00 руб. в месяц
Стоимость топлива (спасательный автомобиль): бензин -34.00 руб.; дизель. – 35 руб.
Срок полезного использования спасательного автомобиля – 10 лет.
Содержание пояснительной записки (перечень подлежащих разработке вопросов):
Анализ исходной обстановки
Организация ведения аварийно-спасательных работ
Технология ведения аварийно-спасательных работ
Безопасность проведения работ
Экономические последствия ЧС. Расчет затрат на проведение спасательных работ
Перечень графического, текстового и иллюстрационного материалов (с точным указанием обязательных чертежей):
Исходная обстановка - схема (чертеж) формата А3 -1
План проведения спасательных работ - схема (чертеж) формата А3 -1
Календарный план - схема (чертеж) формата А3 -1
Затраты на проведение АСР - схема (чертеж) формата А3 -1
Дата выдачи задания « 1 » апреля 2016 г.
Задание принял к исполнению « 1 » апреля 2016 г.
Студент __________________________/___________________/
(подпись) (фамилия и инициалы)
Руководитель работы |
Евпалова Е.А. _____________ (личная подпись) |
СОДЕРЖАНИЕ
Введение
На сегодняшний день лечебные учреждения со стационаром в плане безопасности являются одними их самых сложных объектов пожаротушения. И возможность возгорания на таких объектах вполне реально. Сложность этих объектов заключается в том, что в лечебных учреждениях со стационаром круглосуточно находятся люди, имеющие различные физические ограничения и не способные быстро и самостоятельно покинуть здание. Эти факторы могут привести к печальным последствиям.
Тема является достаточно актуальной в настоящее время, в любом месте. Практически каждый второй пожар в лечебных учреждениях происходит на объектах, имеющих стационары. Лица, отвечающие за противопожарную безопасность, часто халатно относятся к мероприятиям по пожарной безопасности. Изнашивается и оборудование и электрическая проводка на объектах и, как правило, заменяют их после инцидентов, связанных с пожаром. Поэтому необходимо уделить повышенное внимание таким объектам, в целях спасения людей.
Следуя из вышеперечисленных выводов, силовые структуры, в том числе и пожарные, должны быть готовы провести аварийно-спасательные и другие неотложные работы в лечебных учреждениях со стационаром.
Объект исследования: пожар в лечебное учреждение со стационаром Государственное бюджетное учреждение здравоохранения города Москвы «Московский научно-практический центр онкологии Департамента здравоохранения города Москвы».
Предмет исследования: разработка тактической схемы аварийно-спасательных работ связанных с тушением пожара в лечебном учреждении со стационаром.
Целью данной дипломной работы является выявление максимально эффективного способа ликвидации пожара в лечебном учреждении со стационаром ГБУ здравоохранения города Москвы «Московский научно-практический центр онкологии Департамента здравоохранения города Москвы».
Задачи дипломной работы:
рассмотреть характеристику подразделения пожарно-спасательной части;
рассмотреть характеристику объекта;
рассмотреть характеристику метеоусловий;
рассмотреть характеристику путей следования;
проанализировать организацию ведения разведки;
проанализировать организацию связи и оповещения;
проанализировать режим допуска в ЧС;
проанализировать взаимодействие сил при ведении работ;
составить алгоритм проведения работ;
рассчитать время движения подразделения к объекту;
рассчитать геометрические параметры пожара;
рассчитать основные тактические возможности подразделения с установкой пожарного автомобиля на водоисточник;
рассмотреть безопасность проектирования;
рассмотреть безопасность при выезде и следовании на пожар;
рассмотреть меры и технику развертывания сил и средств;
рассмотреть меры и технику безопасности при тушении пожаров;
рассмотреть теоретические основы оценки ущерба от ЧС;
провести необходимые экономические расчеты;
рассмотреть предложения способов уменьшения экономического ущерба от ЧС и снижения рисков ЧС.
Глава 1. Анализ исходной обстановки
Характеристика подразделения
На территории Юго-Западного административного округа обеспечение пожарной безопасности возложено на ФГКУ «26 отряд ПСО по г. Москве». В состав отряда входят 38 ПСЧ, 52 ПСЧ, 56 ПСЧ, 123 ПСЧ.
Пожарно-спасательная часть №123 расположена в районе Северное Бутово по адресу: город Москва улица Поляны д. 3б.
В район выезда пожарно-спасательной части №123 относятся районы Северного и Южного Бутово, так же часть территории поселка Щербинки.
Для организации несения службы в пожарной части предусматриваются должностные лица, которые приведены в рис. 1.1.
Рис. 1.1. Структура должностных лиц ПСЧ №123

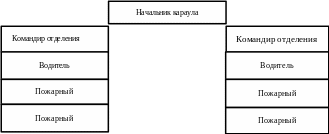

Рис. 1.2. Характеристика дежурной смены
Должностные лица пожарной части несут ответственность за ненадлежащее выполнение возложенных на них обязанностей, за неправильное и неполное применение предоставленных им прав.
Обязанности должностных лиц могут изменяться и дополняться начальником подразделения с учетом местных особенностей.
Пожарно-спасательная часть имеет аттестацию на ведение аварийно-спасательных работ в чрезвычайных ситуациях, согласно которому имеет свидетельство на поисково-спасательные работы и аварийно- спасательные работы, связанные с тушением пожаров.
Пожарно-спасательная часть №123 имеет пожарное депо, оборудованное автомобилями для пожарной охраны:
автоцистерна пожарная АЦ 0,8-4/400 (рис. 1.3.; таблица 1);
автоколенчатый подъемник (АКП-50) (рис. 1.4.,1.5.; таблица 2);
автоцистерна пожарная АЦ 0.8-40/2 (530104) с элементами аварийно- спасательного автомобиля. (рисунок 1.6.; таблица 3);
автолестница (АЛ-50) (рисунок 1.7.; таблица 4);
Рис. 1.3. Автоцистерна пожарная АЦ 0,8-4/400
Таблица №1
ТТХ Автоцистерны пожарной АЦ 0,8-4/400
Основные функции пожарной автоцистерны: |
Технические характеристики: |
|
- ступени нормального давления – 30; - ступени нормального давления – 2;
|
Рис. 1.4. Автоколенчатый подъемник (АКП-50)
Рис. 1.5. Автоколенчатый подъемник (АКП-50)
Таблица №2
ТТХ Автоколенчатого подъемника (АКП-50)
Технические характеристики |
|
Рис. 1.6. Автоцистерна пожарная АЦ 0,8-40/2 (530104) с элементами аварийно-спасательного автомобиля
Таблица №3
ТТХ Автоцистерны пожарной АЦ 0,8-40/2 (530104) с элементами аварийно-спасательного автомобиля
-
Автоцистерна пожарная АЦ 0,8-40/2 (530104) с элементами аварийно-спасательного автомобиля
Основные функции пожарной автоцистерны
Технические характеристики
доставка к месту пожара боевого расчета, пожарно-технического вооружения и запаса огнетушащих веществ;
тушение пожаров водой из цистерны, гидрантов и водоемов через ручные стволы и рукавную катушку;
тушение пожаров воздушно-механической пеной с забором пенообразователя из штатного пенобака или сторонней емкости;
выполнение аварийно-спасательных работ на пожаре.
шасси – ЗИЛ-530104
максимальная скорость, км/ч – 95
запас огнетушащих веществ, л:
-воды – 800
-пенообразователя – 50
число мест для боевого расчета – 7
насос – НЦПК 40/100-4/400
номинальная подача насоса, л/с, не менее:
- ступени нормального давления – 30
- ступени нормального давления – 2
наибольшая высота всасывания, м – 7,5
мощность генератора, кВт – 4
аварийно-спасательный инструмент – комплект.
габаритные размеры, мм:
-длина – 6200
-ширина – 2300
-высота – 2900
Рис. 1.7. Автолестница (АЛ-50)
Таблица №4
ТТХ Автолестницы (АЛ-50)
-
Автолестница (АЛ-50)
Предназначение
Технические характеристики
для доставки к месту проведения спасательных, противопожарных работ боевого расчета, необходимого пожарно-технического вооружения (ПТВ) и оборудования;
для подъема боевого расчета, ПТВ и оборудования на высоту до 50 м;
для обеспечения возможности эффективного проведения спасательных работ при тушения очагов пожара на высоте до 50 м.
тип двигателя – Дизельный,
мощность двигателя КВт, (л.с.) – 176 (240)
макс. Скорость, км/ч – 80
число мест для боевого расчета, чел – 3
высота полностью выдвинутой лестницы, м – 50
рабочая нагрузка на вершину неприслоненной лестницы при вылете 16 м, кг – 300
рабочий диапазон подъема лестницы в вертикальной плоскости, град – от 4° до 73°
грузоподъемность лестницы при использовании в качестве крана, кг – 2000
масса полная, кг – 22000
Комплектация пожарно-спасательной части выглядит следующим образом:
средства связи;
гидравлический аварийно-спасательный инструмент;
средства пожаротушения;
пожарно-техническое вооружение;
средства для оказания первой помощи и средства для переноса пострадавших;
средства диэлектрического комплекта;
пневматический, бензо - и электроинструменты;
средства индивидуальной защиты и органов дыхания и спецодежда;
экипировка дежурной смены;
шанцевый инструмент;
сигнально-говорящее устройство.
