2.2.2 Визначення потрібного напору на виході з цтп
Потрібний напір на виході з ЦТП визначений при наступних значеннях:
- відмітка поверхні землі біля будинку 4, який диктує, дорівнює 127,5 м;
- геодезична відмітка осі підвищувальних насосів прийнята рівною відмітці поверхні землі біля ЦТП: 126,7 м;
- геометрична висота підйому води:
= 127,5 – 126,7 = 0,8 м;
- вільний напір на вводі в будинок, що диктує:
Нвільн = 10 + 4(n – 1) = 10 + 4 × 8 = 42 м,
де n – поверховість будинку;
- втрати напору в турбінному водолічильнику, розташованому в ЦТП, прийняті:
=
0,5 м;
-
–
коефіцієнт,
який враховує втрати напору в місцевих
опорах. Для мікрорайонної мережі
холодного водопроводу може бути прийнятий
0,15.
= 0,8 + 42 + (1 + 0,15) 5,76 + 0,5 = 49,9 м.
2.2.3 Визначення потрібного напору гпн,
добір насосів
а) Визначення загальної витрати холодної й гарячої води для всіх жителів мікрорайону, що надходить по трубопроводу ПГ-2 – ЦТП:
- загальна
секундна витрата холодної й гарячої
води
=
0,3 л/с (додаток 3);
- загальна норма витрати води одним споживачем у годину найбільшого водоспоживання (додаток 3):
л/год;
- загальна ймовірність одночасної дії приладів (формула (2)):
- N Pзаг = 3888 0,0193 = 75,04;
- = 20,18;
- загальна витрата холодної й гарячої води для всіх жителів мікрорайону:
л/с.
б) Потрібний напір ГПН, розташованих у ЦТП, визначений при наступних значеннях:
- довжина ділянки підключення ЦТП до міського водопроводу в колодязі ПГ-2 дорівнює 149 м; діаметр трубопроводу з RAU-ПВХ 1100 PN 6 при витраті 30,27 л/с прийнятий 200 мм (v = 0,94 м/c, р = 5,13 м/км) (додаток 5);
- втрати напору в трубопроводі, що підводить воду до ЦТП:
м;
- втрати напору в обв'язці ГПН прийняті: НГПН = 2 м;
- гарантійний напір у міській водопровідній мережі
Нгар = 29 м (вихідні дані).
= 49,9 – 29 + 2 + (1 + 0,15) × 0,76 = 23,77 м.
За
значеннями напору
= 23,77 м і витрати
= 30,27 л/с прийняті
2 робочих и 1 резервний ГПН марки К 90/20
(qГПН
= 17,5 л/с,
Dроб.колеса
= 136 мм,
= 74 %).
3 Проектування і розрахунок мікрорайонної мережі
господарсько-побутової каналізації
Випуски внутрішньої господарсько-побутової каналізації об'єднані колекторами мікрорайонної мережі, які прокладені поза проїзною частиною доріг по найкоротшій відстані до колектора міської каналізації по уклону місцевості.
Розрахунок каналізаційного колектора представлений у таблиці 2.
Проектування колектора виконане при наступних умовах:
- заглиблення в початковому колодязі № 1 прийняте 0,85 м;
- мінімальний діаметр трубопроводів прийнятий 150 мм;
- мінімальний уклон для ділянок dУ = 150 мм становить 0,008, для ділянок dУ = 200 мм – 0,007;
- уклони ділянок призначаються так, щоб швидкість руху стічної рідини була не менш 0,7 м/с, а наповнення – не більш 0,6;
- у розглянутому прикладі розрахунку діаметр трубопроводів прийнятий 150 і 200 мм, уклон прийнятий 0,01, що не порушує приведені вище рекомендації;
- перепад у колодязі № 13 обумовлений примиканням мікрорайонного колектора до міської каналізації в колодязі № 14.
Визначення відміткии лотка міського каналізаційного
колектора в колодязі № 14:
Колодязь
№ 14
В
т. А
= 127,20 – 4,3 =
= 122,90 м
де
=
4,3 м – глубина закладення
міського
каналізаційного
колектора в точці
«А» (див.
вихідні
дані).
Відмітка лотка міського колектора в колодязі № 14 на відстані 148 м від точки «А»:
= 122,90 – 0,005 × 148 =
122,16 м
Визначення відміток на ділянці 13 – 14
розрахункового каналізаційного колектора:
Так як розрахунковий каналізаційний колектор мікрорайонної мережі підключений до міської мережі за відмітками шелиг, то відмітки шелиг у колодязі № 14 дорівнюють:
=
122,16 + 0,4 = 122,56 м,
де
-
діаметр міського каналізаційного
колектора, м (див. вихідні дані).
Відмітка лотка колектора мікрорайонної мережі каналізації в колодязі № 14:
=
122,56 – 0,2 = 122,36 м,
де
–
діаметр мікрорайонного колектора, м
(табл. 2).

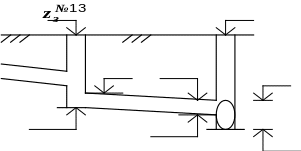

Відмітка лотка на початку ділянки 13 – 14:
=
122,36 + 0,07 = 122,43 м,
де
– падіння на довжині ділянки 13 – 14
(табл. 2).
Відмітка шелиги на початку ділянки 13 – 14:
=
122,56 + 0,07 = 122,63 м,
де – падіння на довжині ділянки 13 – 14 (табл. 2).
Таблиця 2
Розрахунок каналізаційного колектора
Позначення ділянок |
Довжина участка, l, м |
Діаметр труби, d, мм |
Уклон i |
Падіння на дов-жині ділянки i × l |
Отметки, м |
Глибина закладення лотка труби, м |
||||||
Поверхні землі |
Шелиги труби |
Лотка труби |
||||||||||
На початку |
В кінці |
На початку |
В кінці |
На початку |
В кінці |
На початку |
В кінці |
|||||
1-2 |
22 |
150 |
0,01 |
0,22 |
128,71 |
128,59 |
128,01 |
127,79 |
127,86 |
127,64 |
0,85 |
0,95 |
2-3 |
12 |
0,12 |
128,59 |
128,50 |
127,79 |
127,67 |
127,64 |
127,52 |
0,95 |
0,98 |
||
3-4 |
22 |
0,22 |
128,50 |
128,36 |
127,67 |
127,45 |
127,52 |
127,30 |
0,98 |
1,06 |
||
4-5 |
32 |
0,32 |
128,36 |
128,16 |
127,45 |
127,13 |
127,30 |
126,98 |
1,06 |
1,18 |
||
5-6 |
23 |
0,23 |
128,16 |
128,00 |
127,13 |
126,90 |
126,98 |
126,75 |
1,18 |
1,25 |
||
6-7 |
34 |
0,34 |
128,00 |
127,61 |
126,90 |
126,56 |
126,75 |
126,41 |
1,25 |
1,20 |
||
7-8 |
33 |
0,33 |
127,61 |
127,24 |
126,56 |
126,23 |
126,41 |
126,08 |
1,20 |
1,16 |
||
8-9 |
32 |
0,32 |
127,24 |
126,95 |
126,23 |
125,91 |
126,08 |
125,76 |
1,16 |
1,19 |
||
9-10 |
22 |
0,22 |
126,95 |
126,80 |
125,91 |
125,69 |
125,76 |
125,54 |
1,19 |
1,26 |
||
10-11 |
13 |
200 |
0,13 |
126,80 |
126,71 |
125,69 |
125,56 |
125,49 |
125,36 |
1,31 |
1,35 |
|
11-12 |
22 |
0,22 |
126,71 |
126,58 |
125,56 |
125,34 |
125,36 |
125,14 |
1,35 |
1,44 |
||
12-13 |
32 |
0,32 |
126,58 |
126,40 |
125,34 |
125,02 |
125,14 |
124,82 |
1,44 |
1,58 |
||
13-14 |
7 |
0,07 |
126,40 |
126,37 |
122,63 |
122,56 |
122,43 |
122,36 |
3,97 |
4,01 |
||
