5.4.5.3 Локальная контрольно – корректирующая станция лккс-а2000
Станция ЛККС-А2000 является локальной системой функционального дополнения к GNSS (LAAS) наземного базирования (GBAS) и предназначена для формирования и передачи потребителям (ВС) в диапазоне частот 108- 136,975 МГц дифференциальных поправок к псевдодальностям, скорости изменения поправок, параметров контроля целостности (номеров забракованных спутников) при приеме сигналов от навигационных спутников GPS и ГЛОНАСС (GLONASS), находящихся в зоне видимости антенн приемников ЛККС-А2000, контроля качества навигационного спутникового сигнала (SQM), а также дополнительных навигационных параметров в формате SARPS ICAO на GBAS.
Локальная контрольно-корректирующая станция ЛККС-А-2000 предназначена
для использования в составе радиотехнического оборудования и оборудования УВД аэродромов в качестве источника дифференциальных данных и параметров контроля целостности и качества (SQM) спутниковых навигационных сигналов; данных идентификатора ЛККС-А2000; данных о конкретном участке траектории захода на посадку (FAS); прогнозируемой готовности дальномерных источников (спутников); данных о техническом состоянии блоков станции; меток времени (сигналы 1PPS);
для обеспечения, совместно с бортовым оборудованием, процедур зональной навигации RNP (RNAV) стандартных схем SID и STAR, неточного и точного заходов на посадку и посадки ВС;
для использования в составе наземной станции радиовещательного автоматического зависимого наблюдения (АЗН-В), в том числе при организации движения мобильных объектов на поверхности аэродрома.
Технические характеристики ЛККС-А2000
Станция ЛККС-А2000 обеспечивает формирование и выдачу сообщений 1, 2, 4, 5 в формате SARPS.
Сообщения в формате SARPS представляют собой:
№ 1 - Поправки «псевдодальностей» для GPS, ГЛОНАСС (GLONASS);
№ 2 - Данные по системе GBAS (блок идентификационных данных ЛККС);
№ 4 - Блок данных FAS (конечный этап захода на посадку);
№ 5 - Прогнозируемые готовности источников дальности;
ЛККС-А2000 обеспечивает выполнение заданных функций по точности, целостности, непрерывности и готовности выдаваемой дифференциальной информации:
для процедур точного захода на посадку по RNP 0.02/40 (1 категория ICАО) в радиусе не менее 37 км от места расположения станции;
для реализации процедур зональной навигации и функции АЗН-В в зоне прямой видимости ЛПД УКВ.
Величина порога сигнализации погрешности определения координат (В - широта, L- долгота, II- высота) приемником системы выходного контроля в дифференциальном режиме - не более 10 м.
Среднеквадратичные величины погрешности формирования дифференциальных поправок при работе по сигналам навигационных спутниковых систем:
GPS в диапазоне частот L1 не более - 0,4 м;
ГЛОНАСС в диапазоне частот L1 не более - 1,0 м.
Величина порога сигнализации ЛККС-А2000 по псевдодальности для оценки среднеквадратичных отклонений (СКО) и флуктуационных составляющих погрешности измерения псевдодальности не более:
для GPS- 0,4 м;
для ГЛОНАСС-0,8 м.
Вероятность правильного обнаружения превышения порога сигнализации - не менее 0.98.
Среднее время оповещения об обнаружении превышения порога сигнализации < 6 с.
Расчетная целостность, непрерывность для процедур точного захода на посадку по 1 категории (RNP 0.02/40) в любом 15 –секундном интервале не более:
- целостность - (1-2)х 10 -7;
- непрерывность - (1-8) х 10 -6;
- время до выдачи сигнала предупреждения - менее 6 с.
Время непрерывной работы ЛККС-А2000 - неограниченно, в пределах технического ресурса аппаратуры, кроме времени для проведения технического обслуживания.
Принятые спутниковые навигационные сигналы передаются и обрабатываются и анализируются в устройстве контроля целостности (УКЦ). По результатам анализа определяются номера забракованных спутников.
В формате SARPS ЛККС-А2000 выдает в эфир информационный пакет, содержащий:
Сообщение №1 - два раза в 1с.
Сообщение №2 - не реже чем один раз в 10 с.
Сообщение №4 - не реже чем один раз в 10 с.
Сообщение №5 - не реже чем один раз в 10 с.
В стандарте RS 232 ЛKKC-A-2000 передает по линии связи в систему УВД информацию о количестве видимых спутников (раздельно по GPS и ГЛОНАСС), прогнозирование готовности спутников, индикацию неисправностей блоков ЛККС-А2000.
Радиоканал передачи данных (РПД) передает дифференциальные данные в диапазоне частот 108 - 117,975 МГц (ЛПД VDB), 118 - 135,975 МГц (ЛПД VDL-4).
Устройство регистрации (УР) обеспечивает непрерывную регистрацию данных.
Время хранения данных - не менее 14 суток.
Время готовности ЛККС к работе:
При первичной установке - 1 сутки, далее после проведения процедуры ввода исходных данных - не более 10 мин с момента включения электропитания.
Электропитание аппаратуры ЛККС осуществляется от наземных централизованных первичных источников электроснабжения переменным током напряжением 220 В + 10% частотой (50+ 1) Гц в соответствии с ГОСТ 13109-87.
Время работы аппаратуры ЛККС при аварийном отключении первичного питания 220в частотой 50 Гц (станция работает от собственного источника бесперебойного питания) -не более 15 мин.
Аппаратура ЛККС-А2000 сохраняет работоспособность при размещении аппаратуры (кроме АФУ) в отапливаемых помещениях с параметрами внешних воздействий:
Температура окружающей среды + 5°С… + 50°С.
Относительная влажность воздуха при температуре +25°С до 80 %.
Атмосферное давление до 525 мм рт. ст. (69994,05 ПА).
Потребляемая мощность - не более 800 ВА.
Характеристики надежности:
Срок службы - 10 лет
Среднее время наработки на отказ - 30000 ч.
Состав оборудования ЛККС-А2000 приведен в таблице 5.5., а внешний вид показан на рис.5.17 и 5.18.
Таблица 5.5. Состав аппаратуры ЛККС-А2000
№ п/п |
Наименование оборудования |
Количество |
1. |
Антенно-фидерное устройство глобальной навигационной спутниковой системы ГЛОНАСС/GPS с кронштейном |
2 |
2. |
Универсальная 19-ти дюймовая стойка с вентиляцией |
1 |
3. |
Блок спутниковый навигационный (БСП) |
2 |
4. |
Блок вычислительно-коммутационного устройства (БВКУ) |
6 |
5. |
Источник бесперебойного питания (ИБП) |
2 |
6. |
Концентратор сети |
1 |
7. |
Блок передатчика VDB (сдвоенный) с антенно-фидерным устройством и мачтой для антенны VDB |
1 |
8. |
Блок приемника VDB (сдвоенный) с антенно фидерным устройством |
1 |
9. |
Блок питания линии передачи данных (сдвоенная) (БП) |
1 |
10. |
Лицензионная операционная система QNX с функцией реального времени и прикладное программное обеспечение «НППФ Спектр» |
3 |
11. |
Панель диспетчера |
2 |
Одна станция ЛККС-А2000 обслуживает оба торца всех ВПП аэродрома. Использование ЛККС позволяет уменьшить время посадки на 3 - 5 минут и, соответственно, снизить эксплуатационные расходы.
Внедрение высокоточного дифференциального спутникового режима не только экономически целесообразно, но и существенно повышает уровень безопасности полётов, особенно на этапах неточного и точного захода на посадку.
- Спутниковый навигационный блок ЛККС-А2000 содержит три навигационных приемника, которые позволяют принимать одновременно сигналы навигационных спутников GPS (10 каналов) и ГЛОНАСС (10 каналов), находящихся в зоне видимости антенн.
Входная чувствительность приемников позволяет располагать приемные антенны диапазона частот (1,5-2) ГГц на расстоянии до 30м от входа приемников. Вычислительные средства и программное обеспечение приемников вычисляют дифференциальные поправки «псевдодальностей» и скорости их изменения для навигационных спутников обеих систем, ГЛОНАСС и GPS, с учётом введенных в память приемников координат расположения станции.
Поправки выдаются с учетом времени и систем координат, принятых для каждой навигационной системы, в формате SARPS 2 раза в секунду. Кроме выдачи поправок, в фоновом режиме происходит прием альманахов обеих систем.
Спутниковый приемник системы выходного контроля работает в дифференциальном режиме определения координат, с использованием дифференциальных поправок, вычисленных и контролируемых первым и вторым приемниками.
Программы, реализующие контроль целостности и качества спутниковой информации, производят комплексный анализ вычисленных спутниковыми приемниками поправок псевдодальности и скорости их изменения, и получают их оценки по каждому навигационному спутнику. Математическая модель данной программы, реализованная в программном обеспечении, гарантирует следующие характеристики системы:
вероятность обнаружения ухода параметров за пороговые значения - 0,98;
предельное время обнаружения ухода параметров за пороговые значения - ≤ 6 с.
При определении превышения заданного порога каким-либо из спутников, поправки по этому спутнику помечаются признаком отбраковки спутника, в соответствии с выбранным стандартом SARPs.
Если, число неотбракованных спутников станет менее 4, станция выдает предупреждение о недостоверности передаваемой информации.
Это предупреждение автоматически снимается при восстановлении числа не отбракованных спутников до 4 и более.
Кроме того, спутниковый приемник системы выходного контроля (ПСВК), работающий в дифференциальном режиме, использует поправки вычисленные станцией для определения своих координат и передает их в вычислительный блок для сравнения с истинными (геодезически точными) координатами антенны станции, хранящимися в памяти станции.
Если разности между полученными координатами и их истинными значениями превышают заданный порог (10м по любому из параметров -широте, долготе и высоте), станция фиксирует эту ситуацию как сбой и посылает в эфир оповещение о недостоверности передаваемой информации, в соответствии с выбранным стандартом.
Р
ис.5.17.

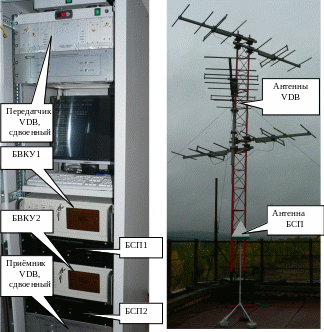

Стойка с аппаратурой и антенны ЛККС-А2000
Рис.5.18. ЛККС-А2000. Панель диспетчера
