Раздел 6

Сборочные чертежи

Содержание сборочных чертежей: изображения на сборочных чертежах, номера позиций и их нанесение на сборочных чертежах (ГОСТ 2.109). Спецификация (ГОСТ 2.108): форма, правила заполнения, связь с номерами позиций. Основная надпись, применяемая в спецификации. Разрезы на сборочных чертежах (правила выполнения штриховки смежных деталей в сечении). Последовательность чтения сборочного чертежа. Условности и упрощения изображений на сборочных чертежах (ГОСТ 2.109)

Изображение неразъёмных соединений (ГОСТ 2.313): сварное соединение (ГОСТ 2.312) - оформление чертежа, условные графические знаки сварных швов; изображение и обозначение шпоночных (ГОСТ 2.406) и шлицевых соединений (ГОСТ 2.409).

Деталирование: порядок работы по деталированию,увязка сопрягаемых размеров.

Чтение и составление кинематических, гидравлических и пневматических схем. Их назначение ,содержание и задачи. Условные значки и обозначения на схемах.

Вопросы для самоконтроля:

1. Что называется сборочным чертежом и каково его назначение?

2. Какова последовательность выполнения сборочного чертежа?

3. Какие существуют правила для нанесения номеров позиций на сборочных чертежах?

4. Какие существуют правила для нанесения номеров позиций на сборочных чертежах?

5. Что такое спецификация и каков порядок её заполнения?

6. Какие размеры проставляют на сборочном чертеже?

7. Как штрихуют детали на сборочном чертеже в разрезе?

8. Какие конструкторские документы называются схемами?

Литература: [1] с.267-282; 304-315

[2] с. 146-184; 192-196; 201-203

[3] с. 213-241

Методические указания к выполнению контрольной работы Для всех специальностей

Контрольная работа выполняется на пяти листах чертежной бумаги формата А3 (237×420) карандашом. Перечень листов:

Лист 1.1 «Титульный лист»

Лист 1.2 «Контуры деталей»

Лист 1.3 «Сечение геометрического тела»

Лист 1.4 «Взаимное пересечение поверхностей тел»

Лист 1.5 «Простые разрезы»

На листе 1.1 выполняется титульная страница стандартным шрифтом типа Б с наклоном (см. образец лист 1.1).

На листе 1.2 выполняются контуры деталей. При вычерчивании контуров технических деталей приходится выполнять сопряжения (плавные переходы) от одних линий к другим. Обратить внимание на последовательность построения сопряжений:

1. Найти центр сопряжения.

2. Найти точки сопряжения (касания)

3. Выполнить сопряжение.

Линии построения сопряжений сохранять на чертеже в тонких линиях.

На листе 1.3 выполняется комплексный чертеж цилиндра, пересеченного фронтально- проецирующей плоскостью с определением натуральной величины сечения, разверткой и аксонометрической проекции усеченного тела. При изучении темы «Пересечение поверхностей геометрических тел плоскостями» нужно обратить внимание на построение опорных точек при выполнении сечений и определении действительных величин фигур сечений способом перемены плоскостей проекций или способом совмещения.

На листе 1.4 выполняют комплексный чертеж (три проекции) двух пересекающихся призм. Внимательно изучить способ взаимно параллельных секущих плоскостей. Вначале отмечают так называемые «очевидные» точки, определяемые без графических построений и «характерные» точки на ребрах данных тел. Затем « промежуточные» точки, которые находят с помощью вспомогательных построений. Линии построения точек оставить на чертеже в тонких линиях. Построить аксонометрическую проекцию.

На листе 1.5 перечертить данные две проекции модели, построить третью проекцию, выполнить необходимые разрезы, нанести размеры. По комплексному чертежу построить изометрическую проекцию с вырезом одной четвертой части.

ГОСТ 2.104-68 устанавливает формы и размеры основных надписей и дополнительных граф к ним в конструкторских документах. В учебных чертежах некоторые графы можно дополнять с некоторыми изменениями, установленными предметной комиссией.

Графа 1 - наименование чертежа

Графа 2- обозначение чертежа, состоящее из индекса раздела курса черчения:

ГЧ- геометрическое черчение

ПЧ- проекционное черчение

МЧ – машиностроительное черчение

Справа от индекса ставится шифр группы, далее номер варианта студента и порядковый номер задания.

НАПРИМЕР: Г Ч . 151031. 38-1. 06. 02.

(ГЧ- геометрическое черчение, 38-1 –номер группы, 151031-шифр специальности, 06-номер варианта, 02-порядковый номер задания )

Графа 3- наименование дисциплины («Инженерная графика»)

Графа 4- литера чертежа «У» (учебный чертеж)

Графа 9- название учебного заведения (НТГМК)

О бразец основной надписи

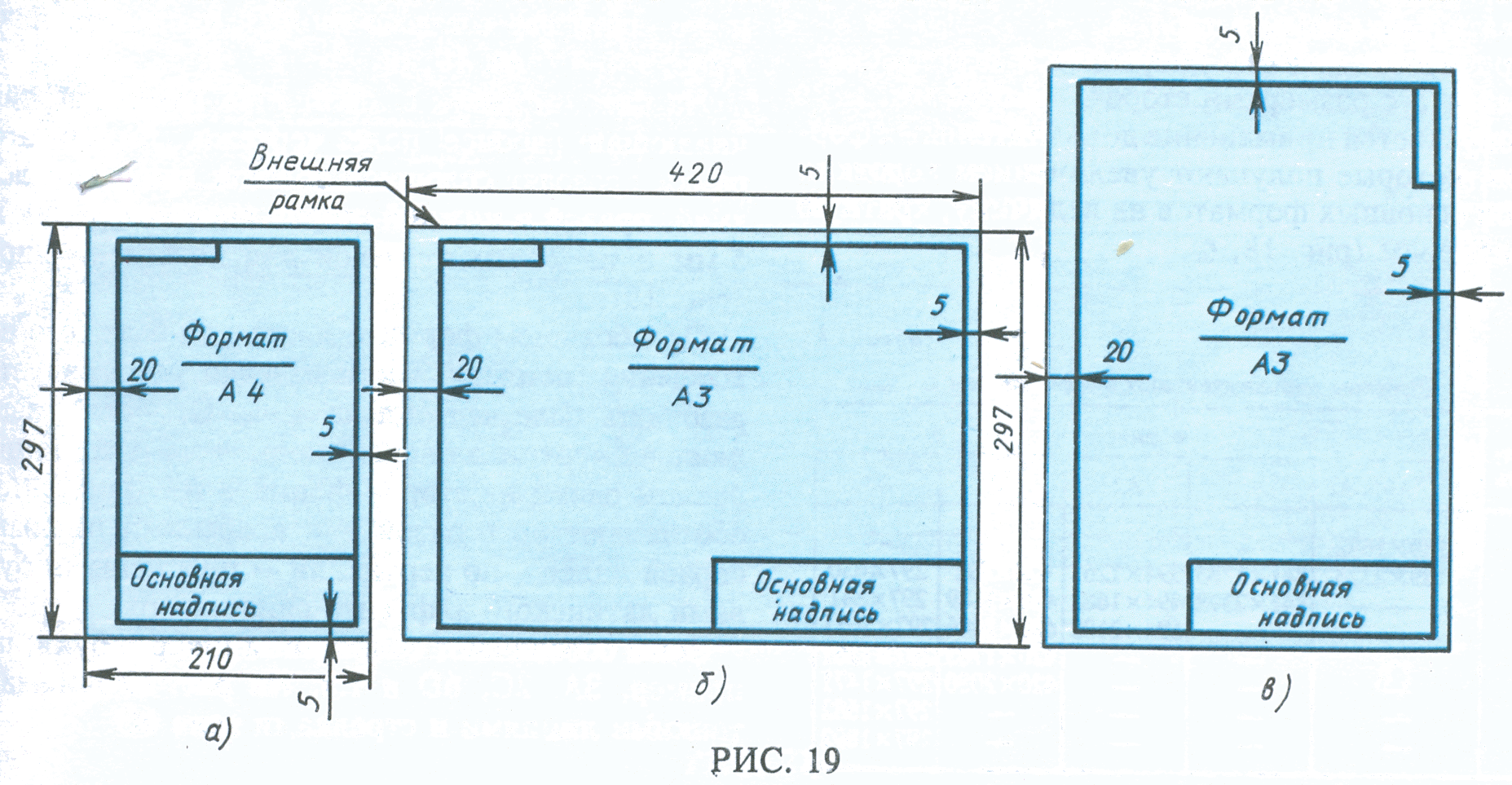

Расположение основной и дополнительной надписей на листе
