1.4.2.Расчет опирания насадки на стойки

Насадка определяется на смятие поперек волокон в местах опирания на стойки. На соединение действует давление D`, которое определяется, при динамическом коэффициенте (1+µ) = 1.2, по формуле:

кН,

кН.

Условие прочности записывается в виде неравенства:

,

где n_c = 4 – количество стоек, воспринимающих давление;

R_dqa – расчетное сопротивление местному смятию древесины;

m_q = 1.2 – коэффициент условий работы;

A_q = 0.93 d s – площадь опирания одного прогона на насадку,

где d – диаметр стойки;

s = 0.32/2=0.16м – ширина подтески насадки.

A_q = 0.93 0.28 0.16 = 0.041м².

кПа,

где R_dq = 1,77МПа = 1770кПа– расчетное сопротивление смятию древесины поперек волокон;

l_s = 0.28м – длина площадки смятия вдоль волокон.

кПа,

кПа.

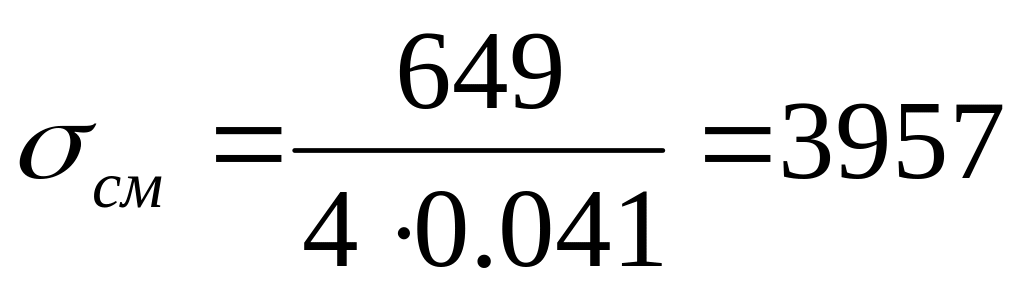

Условие прочности прогонов на смятие:

- 3957кПа ≤ 113605кПа выполняется.

1.4.3.Расчет стоек опоры

Стойки опоры рассчитываются на суммарное давление от прогонов D и от веса опоры Q_оп.

Условие прочности сечения стойки на сжатие с учетом продольного изгиба записывается в виде:

,

где A_d – площадь (брутто) поперечного сечения одной стойки;

n_c – число стоек опоры, воспринимающих давление D;

n_o – полное число стоек опоры;

α – угол наклона стойки к вертикали;

φ – коэффициент понижения несущей способности сжатого элемента.

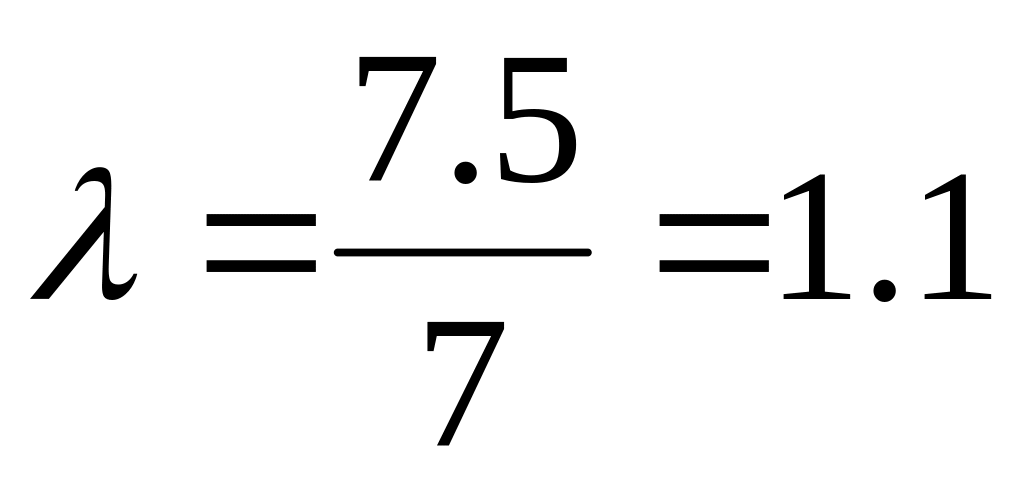

Коэффициент φ определяется в зависимости от гибкости стойки ,

где l₀ = 7.5м – свободная длина стоек для плоских опор принимается равной высоте опоры над свайным основанием.

i – радиус инерции круглого сечения.

.

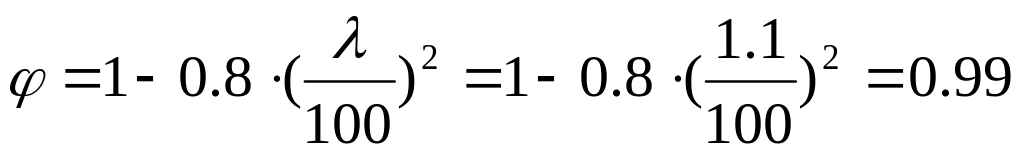

При

кПа

кПа

Условие прочности сечения стойки на сжатие выполняется.

Заключение

В курсовом проекте были разработаны два варианта деревянного моста, посчитаны основные объемы лесоматериалов и проведено сравнение стоимости по двум вариантам.

Сделан вывод о выборе предпочтительного варианта.

Посчитаны прочностные характеристики основных элементов выбранного варианта моста.

Выполнен чертеж общего вида моста (план, фасад и поперечный разрез).

Список использованной литературы

1. Деревянные мосты (разработка вариантов): учебное пособие, Е.Д. Максарев, В.В. Миронов, М.К. Никитин. СПб.; ПГУПС, 2000г.

2. Расчет деревянных мостов, методические указания, Ленинград, ЛИИЖТ 1988г.

3. СНиП 2.05.03-84* Мосты и трубы.

4. Проектирование мостов, под ред. Г.К. Евграфова, Н.Н. Богданов. Издательство «Транспорт» Москва 1966г.

5. Мосты и тоннели на железных дорогах, под ред. д-ра тех. наук, проф. В.О.Осипова. Издательство «Транспорт» Москва 1988г.
