Введение. Основы технологии пци (pdh)
Мультиплексирование с чередованием бит
Недостатки PDH
1. Добавление выравнивающих бит делает невозможным идентификацию и вывод потока 64 кбит/с или 2048 кбит/с из потока 140 Мбит/с без полного демультиплексирования потока и удаления выравнивающих бит (т. е. начало цикла составляющего потока не фиксируется в потоке высшей ступени).
2. Слабые возможности в организации заголовков (нарушение схемы маршрутизации, особенно для ПД).
3. Слабые возможности в организации служебных каналов для цепей контроля и управления потоков сети (мониторинг и управление отсутствуют).
4. Небольшая загруженность заголовками приводит к недостатку при необходимости развитой маршрутизации (ввод/вывод в промежуточных пунктах).
Многоступенчатое восстановление требует достаточного времени.
Особенности цтс сци.Принципы sdh:
1. Прямое мультиплексирование: на любом этапе можно выделить поток Е1.
2. Масштабирование: независимо от скорости передачи все принципы работы SDH остаются прежними.
3. Интеллектуальность системы управления: максимальная подконтрольность работы SDH и самодиагностики сети.
4. Позволяет объединить системы PDH американской и европейской иерархии.
5. Максимальная надёжность сети, система резервирования.
Различие принципов мультиплексирования
Уровни мультиплексирования
STS – Синхронный транспортный сигнал
OC – Оптическая несущая
STM – Синхронный транспортный модуль
Основные тенденции
1. Переход к сетям с волновым уплотнением (WDM — Wavelength Division Multiplexing).
Возможные названия: xWDM (DWDM, HWDM, UWDM, CWDM), ВОСП с СР (волоконно- оптические системы передачи со спектральным разделением каналов).
Переход к оптическим транспортным сетям (OTN — Optical Transmission Network).
Технологии мультиплексирования
Основные функциональные задачи, решаемые SDH (СЦИ)
1. Сбор входных потоков через каналы доступа в агрегатный блок, пригодный для транспортировки в сети SDH (терминальный мультиплексор ТМ сети доступа).
2. Задача транспортирования, решаемая мультиплексорами ввода/вывода ADM (транспортировка агрегатных блоков на сети с возможностью ввода/вывода).
3. Перегрузка виртуальных контейнеров (VC) в соответствии со схемой маршрутизации из одного сегмента сети в другой, осуществляемая в выделенных узлах сети (кросс-коммутатор, коммутаторов DXC).
4. Объединение нескольких однотипных потоков в распределительный узел-концентратор (хаб).
5. Восстановление (регенерация) формы и амплитуды сигнала, передаваемого на большие расстояния, для компенсации его затухания (регенератор).
Сопряжение сети пользователя с сетью SDH – задача сопряжения, решаемая с помощью оконечного оборудования (различных согласующих устройств, например конверторов).
Структура технологии SDH ( СЦИ)«Аллегория поезда»

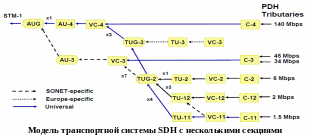

Схема мультиплексирования SDH
Структура фрейма STM-1
Построчная развёртка в виде одномерного массива
Синхронное мультиплексирование внутри иерархии SDH
Типовые устройства (компоненты) SDH
Коммутаторы SDXC обеспечивают переключения на уровне потоков иерархий PDH и SDH. Используются для оперативной реконфигурации сети, что повышает её надёжность и живучесть, позволяет оперативно управлять ресурсами.
Мультиплексоры ввода/вывода (МВВ или ADM) — ключевой элемент сети SDH, так как обеспечивают загрузку и выгрузку потоков в сеть, формирование синхронных транспортных модулей STM-n и управление процедурами мультиплексирования/демультиплексирования.
Синхронные мультиплексоры SMUX обеспечивают мультиплексирование нескольких потоков PDH или STM низкого уровня иерархии в потоки STM-n. Обычно: является составной частью МВВ(ADM) или коммутатора (SDXC).
Регенераторы REG выполняют функции восстановления и усиления линейного сигнала STM-n при его передаче по сети SDH.
