Лекция 9 Электрическая часть электростанций

Электрическая станция представляет собой промышленное предприятие, на котором производится электрическая, а в некоторых случаях и тепловая энергия на основе преобразования первичных энергоресурсов. В зависимости от вида природных источников энергии (твердое топливо, жидкое, газообразное, ядерное, водяная энергия) станции подразделяются на тепловые (ТЭС), гидравлические (ГЭС), атомные (АЭС). Станции, на которых одновременно с электрической вырабатывается и тепловая энергия, называют теплоэлектроцентралями (ТЭЦ).

Независимо от типа электростанции ее электрическую часть составляют электрогенераторы – устройства для преобразования первичной энергии (чаще всего механической) в электрическую, а также другие аппараты для преобразования и управления потоком электрической энергии: трансформаторы, выключатели, разъединители.

Электрогенераторы

Для выработки электроэнергии на современных электрических станциях применяют синхронные генераторы трехфазного переменного тока. Различают турбогенераторы (ТГ) (первичный двигатель – паровая или газовая турбина) и гидрогенераторы (первичный двигатель - гидротурбина).

Турбогенераторы предназначены для непосредственного соединения с паровыми или газовыми турбинами и, так как особенностью этих турбин является их быстроходность, имеют высокую частоту вращения. Чем выше частота вращения турбины, тем меньше ее габариты и больше к. п.д., поэтому естественно стремление повысить быстроходность турбогенераторов. Однако эта быстроходность имеет предел, ограниченный номинальной частотой сети f = 50 Гц и минимальным числом пар полюсов генератора р = 1.

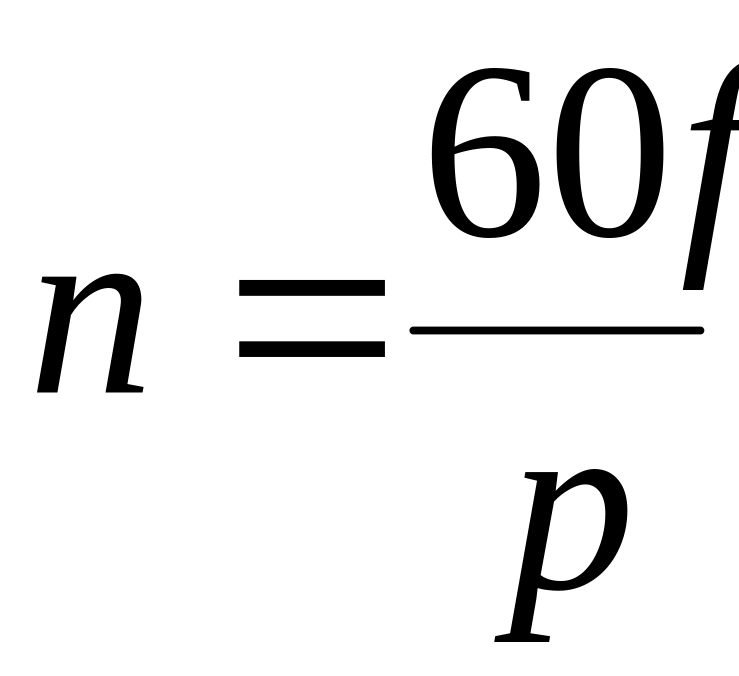

Для синхронных генераторов в установившемся режиме существует строгое соответствие между частотой вращения агрегата n, об/мин, и частотой сети f, Гц

,

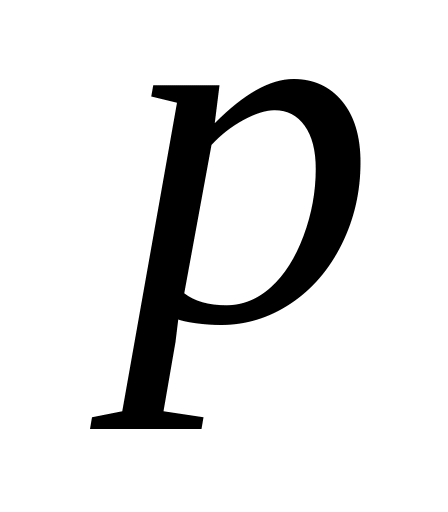

где – число пар полюсов обмотки статора генератора.

Паровые и газовые турбины выпускают на большие частоты вращения (3000 и 1500 об/мин), так как при этом турбогенераторы имеют наилучшие технико-экономические показатели. На ТЭС, сжигающих обычное топливо, частота вращения агрегатов составляет, как правило, 3000 об/мин, а синхронные генераторы имеют два полюса.

Таким образом, при частоте сети 50 Гц, принятой в нашей стране и в странах Западной Европы, максимальная частота вращения турбогенераторов равна 3000 об/м, а в США и Японии, где частота сети 60 Гц, наибольшая частота вращения двухполюсных турбогенераторов равна 3600 об/мин.

На АЭС применяют также генераторы с двумя парами полюсов. К турбине они подключаются через редуктор, снижающий частоту вращения до 1500 об/мин.

Высокая частота вращения ТГ определяет и особенности его конструкции. Эти генераторы выполняются с горизонтальным расположением ротора. Ротор ТГ работает при больших механических и тепловых нагрузках. Поэтому он изготовляется из цельной поковки специальной высококачественной стали (хромоникелевой или хромоникельмолибденовой), обладающей высокими магнитными и механическими свойствами.

У турбогенераторов ротор, как правило, выполняется неявнополюсным. Вследствие значительной частоты вращения размеры его ограничены: по длине (во избежание прогибов, приводящий к вибрациям) – 6-6,5 м и по диаметру (для снижения окружных усилий при вращении) – 1,1-1,2 м.

В активной части ротора, по которой проходит основной магнитный поток, фрезеруются пазы, заполняемые катушками обмотки возбуждения. В пазовой части обмотки закрепляются немагнитными легкими, но прочными клиньями из дюралюминия. Лобовая часть обмотки, не лежащая в пазах, предохраняется от смещения под действием центробежных сил с помощью бандажа. Бандажи являются наиболее напряженными в механическом отношении частями ротора и обычно выполняются из немагнитной высокопрочной стали.

С

Рис. 6.1. Схематичный разрез турбогенератора

татор турбогенератора состоит из корпуса и сердечника. Корпус изготовляется сварным, с торцов он закрывается щитами с уплотнениями в местах стыка с другими частями. Сердечник статора набирается из изолированных листов электротехнической стали толщиной 0,5 мм. Листы набирают пакетами, между которыми оставляют вентиляционные каналы. В пазы, имеющиеся во внутренней расточке сердечника, укладывается трехфазная обмотка, обычно двухслойная.
