2. Классификация молотовых поковок

В зависимости от выбранного способа штамповки, в значительной степени определяющего характер технологического процесса, различают две группы молотовых поковок.

I группа – удлиненные и изогнутые поковки, штампуемые перпендикулярно оси заготовки (штамповка плашмя). Для этих поковок характерна изначально большая величина отношения их длины к средней ширине в плане; деформация заготовки протекает в основном в направлении высоты и ширины заготовки, в направлении от главной оси деформация незначительна.

II группа – круглые и квадратные или близкие по форме в плане к ним поковки, штампуются вдоль оси заготовки (осадка в торец, выдавливание, прошивка).

3. Молотовые штампы

Различают два основных вида штампов – открытые (рис. 21 а) и закрытые (рис. 21 б), в соответствии с которыми называют способ штамповки.

Рис. 21

При штамповке в открытом штампе на поковке по линии разъема образуется облой.

При штамповке в закрытых штампах образуется лишь незначительный торцевой заусенец вследствие затекания металла в зазор между верхней и нижней частями штампа.

В закрепленных открытых штампах предусматривают один-шесть ручьев; в закрепленных закрытых – один-три ручья.

4. ОБлой и ОблойНые канавки

Для лучшего заполнения ручьев штампа при штамповке предусматривают в исходной заготовке избыток металла, который при деформировании вытекает по периметру ручья, образуя облой, быстро охлаждается и препятствует дальнейшему вытеканию металла.

Поскольку облой также существенно увеличивает расход металла, по периметру ручья формируют специальные облойные канавки, основными элементами которых является выступ (мостик) и впадина (магазин), служащие для размещения избытков металла.

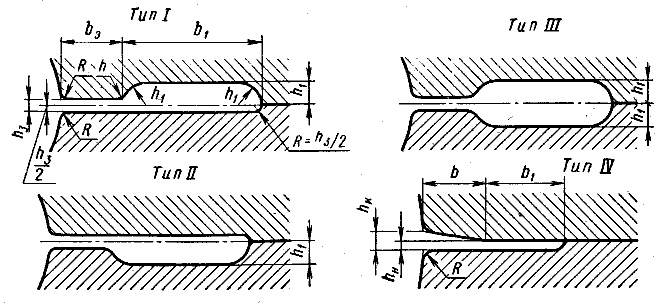

Типы канавок, применяемых в открытых штампах, показаны на рис.22.

Типы облойных канавок

Рис. 22

Толщину облоя на мостике рекомендуется определять:

• для поковок произвольной формы с площадью поперечного сечения F_п

(5)

• для квадратных поковок со стороной квадрата A_п

(6)

• для круглых поковок с диаметром D_п

(7)

Округлив результат, подбирают по табл. 10 ближайшее значение и определяют номер канавки и площадь поперечного сечения S_з.

Таблица 10

Номер канавки по порядку	hз, мм	h1, мм	R при глубине ручья, мм			Номер канавки в зависимости от формоизменения при штамповке
						1			2			3
						Штамповка осаживанием или осаживанием с элементами выдавливания (см. рис. 25, а)			Штамповка выдавливанием поковок несложной формы (см. рис. 25, б)			Штамповка поковок сложной формы с труднозаполняемыми глубокими полостями (см. рис. 25, в)
			до 20	20 - 40	св. 40	b, мм	b1, мм	Sз, мм2	b, мм	b1, мм	Sз, мм2	b, мм	b1, мм	Sз, мм2
1 2 3 4 5 6 7 8 9 10 11	0,6 0,8 1,0 1,6 2 3 4 5 6 8 10	3 3 3 3,5 4 5 6 7 8 10 12	1 1 1 1 1,5 1,5 2 2 2,5 3 3	1 1,5 1,5 1,5 2,0 2,0 2,5 2,5 3,0 3,5 3,5	1,5 1,5 2,0 2,0 2,5 2,5 3,0 3,0 3,5 4,0 4,0	6 6 7 8 9 10 11 12 13 14 15	18 20 22 22 25 28 30 32 35 38 40	52 69 80 102 136 201 268 343 435 601 768	6 7 8 9 10 12 14 15 16 18 20	20 22 25 25 28 32 38 40 42 46 50	61 77 91 113 153 233 344 434 530 745 988	8 9 10 11 12 14 16 18 20 22 25	22 25 28 30 32 38 42 46 50 55 60	74 88 104 155 177 278 385 506 642 903 121

Объем V_о облоя приближенно можно определить как произведение средней площади его поперечного сечения на периметр поковки по линии разъема по формуле

, (8)

где P_п – периметр поковки по линии разъема.
