13. Потенциал действия. Измерения характеристики возбуждения в виртуальном опыте.
Изучение ПД на гигантских аксонах проводились с помощью микроэлектронной техники. Одним микроэлектродом (МЭ1) проводилось раздражение. С помощью микроэлектрода 2 (МЭ2) проводилась регистрация потенциала действия (ПД) на экране осциллографа. Для раздражения использовались прямоугольные импульсы тока
Приведите численный пример на соотношение значений , указанных на последнем рисунке……………………………………..
Понятие деперполяризации…………………………………………..
Понятие гиперполяризации………………………………………….
Фазы потенциала действия……………………………………………
Свойство рефрактерности………………………………………………
Проницаемость мембраны …PNa / PK=0,04,…… PNa / PK =20
…..на короткое время разность потенциалов на мембране стремиться к значению равновесного потенциала для ионов Na+.
…………………………………………………………………………..
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………..
Характеристика возбуждения ……………………………………. График имеет вид…………….. ……………………………………..
Зависимость. IМ = k / Δt + b. ……………………………………
Для возникновения возбуждения важно произведение ………….,.
что соответствует ……………………………………………………..
Определите при каких длительностях импульса и соответствующих им амплитудах клетка реагирует на раздражение. Используйте для этого персональный компьютер с соответствующим приложением.
………………………………………………………………………..
………………………………………………………………………..
…………………………………………………………………………
Задания по практическим навыкам
к лабораторно практическому курсу Медицинской физики.
Задание 1
Н
а
рисунке приведены данные для вычисления
коэффициента вязкости исследуемой
жидкости с помощью вискозиметра Освальда.
Вычислите этот коэффициент.
Задание 2
Н
а
рисунке приведены данные для вычисления
коэффициента вязкости исследуемой
жидкости с помощью медицинского
вискозиметра. Вычислите этот коэффициент.
Задание 3
П
о
показаниям микрометра снимите с него
показания. В поле ответа введите чило
в миллиметрах. Дробную часть числа
отделите запятой.
З
адание
4

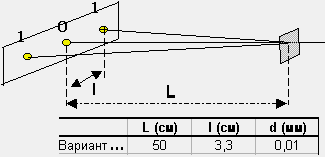

На рисунке 5 приведены необходимые данные для вычисления длины волны света при помощи дифракционной решетки. Вычислите эту величину в нанометрах.
Задание 5
М
ожно
ли различить две точки объекта на
расстоянии Х , если в световом микроскопе
используется свет с длиной волны L , а
апертурный угол альфа?
Задание 6
Определите порог слышимости в дециБелах на частоте <<НЮ>>. Необходимые данные приведены на рисунке. (варианты 1 – 3)
Задание 7
П
ри
измерении интенсивности света, прошедшего
через цветной раствор различной
концентрации получены данные, отображенные
на рисунке . Найдите по ним коэффициент
ослабления, входящий в закон Бугера -
Ламберта - Бера.
Задание 8
По значению
предельного угла преломления вычислите
показатель преломления исследуемого
с помощью рефрактометра раствора.
Используйте значение показателя
преломления стекла, из которой изготовлена
призма.

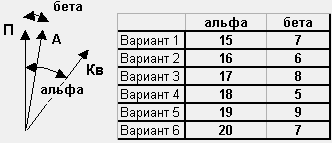

Задание 9.
Н
а
рисунке указаны угол, на который
поворачивает кварцевая пластинка в
поляриметре плоскость поляризованного
света (альфа) и угол между осями
поляризатора и анализатора. Укажите,
на какой угол следует повернуть
анализатор, чтобы правильно снять
показания (варианты 1 – 6).
З
адание
10
В соответствии со схемой и данными, приведенными на рисунке, рассчитайте импеданс живой ткани на некоторой частоте. Выберите вариант 1 – 3.
З
адание
11
На рисунке приведена осциллограмма синусоидального напряжения с указанной частотой и при той же частоте развертки - осциллограмма импульсного напряжения. Укажите частоту следования импульсов.
З
адание
13
На рисунке приведены необходимые данные для расчета чувствительности осциллографа.
З
адание
14
Максимальная чувствительность осциллографа оказалась равной S(мм/мВ). Определите чувствительность осциллографа в мм/В при указанных значениях ослабления и положении ручки усиления.
