С.А. Малютин, Ш. И. Фахрутдинов

Сборник заданий для лабораторных занятий по курсу: «Структуры рудных полей и месторождений» и методические указания по их выполнению

(Учебное пособие)

Для студентов специальности 130101.65 «Прикладная геология», специализации 130101.1 «Геологическая съемка, поиски и разведка месторождений полезных ископаемых» направления подготовки 130100 «Прикладная геология»

Москва

2016 г.

Введение

Изучение геологической структуры рудных полей и месторождений имеет большое значение, как для геологов-разведчиков, так и геологов, занимающихся геологической съемкой и поисками полезных ископаемых. Необходимые знания для освоения дисциплины «Структуры рудных полей и месторождений» студенты приобретают в процессе изучения курсов структурной геологии и геокартирования, промышленных типов полезных ископаемых, а также в ходе полевых работ во время производственных практик.

Разбор и решение конкретных задач по структурам рудных полей и месторождений должно способствовать получению студентами необходимых навыков и подготовке их к самостоятельному проведению структурных исследований.

Разработка задач по структурам рудных полей и месторождений и их использование при подготовке геологов имеет длительную историю.

Первые задачники были составлены А.В. Дружининым и В.И. Казанским (1957 г.) и А.В. Дружининым (1972 г.). В них, также, вошло несколько задач, предложенных А.В. Пэком.

В Московском геологоразведочном институте лабораторные занятия по структурам рудных полей и месторождений в период 1964-2007 гг. проводились доцентом П.Д.Яковлевым. Он является одним из авторов учебника «Структуры рудных полей и месторождений», претерпевшим несколько изданий (1975 г. и 1991 г.) а также составителем рукописного сборника задач (1968 г.). В этот сборник вошли задачи №№ 3, 13, 15, 16, 17, 18, 19, 20, 22, 28, 30, 31, 32, 33, 34 и 35, разработанные П.Д. Яковлевым, №№ 6, 7, 8, 9 и 26, составленные А.В. Дружининым, задача №29, предложенная Л.И. Лукиным. Остальные задачи были заимствованы из сборника А.В. Дружинина и В.И. Казанского. Некоторые из них дополнены и отредактированы П.Д. Яковлевым.

Начиная с 2007 г. лекции и лабораторные занятия по дисциплине «Структуры рудных полей и месторождений» проводит доцент С.А. Малютин.

В основу настоящего сборника положен рукописный вариант, подготовленный доцентом П.Д. Яковлевым. Сборник представлен в электронном виде и дополнен методическими указаниями, облегчающими решение задач при самостоятельном изучении дисциплины.

1. Задачи по определению типа складок и амплитуды перемещения по осложняющим их разрывным нарушениям

Среди складчатых структур, с которыми связаны месторождения различных полезных ископаемых, наиболее распространенными являются складки продольного изгиба с проскальзыванием слоев относительно друг друга. Реже встречаются складки поперечного изгиба, блокированные, диапировые и складки течения.

При формировании складок продольного изгиба, состоящих, как правило, из пластов пластичных и хрупких пород, происходит смещение этих пластов относительно друг друга. Одновременно в пластах пластичных пород могут образовываться складки волочения, обусловленные движениями контактирующих участков соседних пластов хрупких пород в противоположных направлениях.

В процессе формирования антиклинальной складки материал внешних зон пластов на крыльях движется вниз, а внутренних - вверх к шарниру. В этом случае осевые поверхности складок волочения в пластах пластичных пород, расположенных между пластами хрупких пород, будут наклонены в сторону ядра складки.

Ориентировку осей складок волочения можно использовать для определения типа складки (антиклинальная или синклинальная).

Одновременно со складкообразованием в хрупких пластах развивается сланцеватость. Различают, как минимум, два вида сланцеватости: сланцеватость слоистости и сланцеватость осевой поверхности. Первая обусловлена скольжением пластов и ориентирована параллельно слоистости. Вторая ориентирована под острым углом к слоистости и параллельна осевой поверхности складки. В случае наличия сланцеватости осевой поверхности можно замерить ее элементы залегания и использовать их для определения типа складки (синклинальная или антиклинальная) и построения разреза.

Если складка осложнена разрывными нарушениями, то перемещения по ним будут происходить в сторону острого угла оперяющих трещин со сместителем в двигающемся блоке. По изменению размаха крыльев складки можно судить о ее типе (антиклинальная или синклинальная). В некоторых случаях наличие и ориентировку оперяющих трещин можно определить с помощью диаграмм трещиноватости.

Задача №1

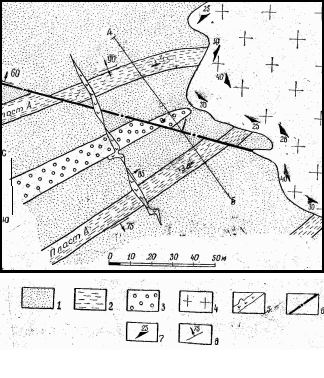

1 – песчаники, 2 – глинистые сланцы, 3 – конгломераты, 4 – граниты, 5 – лампрофиры, 6 – разрывное нарушение, 7 – прототектоническая полосчатость в гранитах и элементы ее залегания. 8 – элементы залегания

Дано: Осевые поверхности складок волочения в пласте «А» имеют падение в северо-западном крыле складки – на северо-запад под углом 45°, а в юго-восточном крыле – на юго-восток под углом 30°.

Требуется:

1. Определить характер складки (антиклинальная или синклинальная) и построить разрез по линии АБ

2. Выявить основные этапы формирования структуры участка.

Задача №2

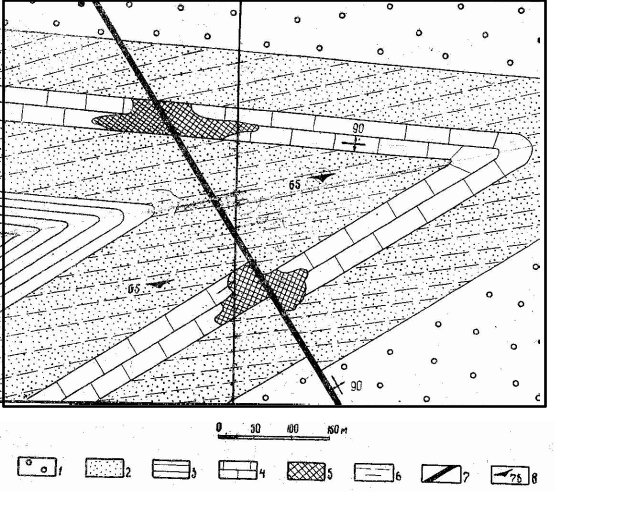

1 – конгломераты, 2 – песчаники, 3 – глинистые сланцы, 4 – известняки, 5 – свинцово-цинковые рудные тела, 6 – сланцеватость, 7 – разрывное нарушение, 8 – элементы залегания сланцеватости

Дано: Сланцеватость в песчаниках и элементы ее залегания.

Требуется:

1. Построить разрез по линии АБ.

2. Определить характер складки, элементы залегания пород на юго-восточном крыле.

3. Определить форму рудных тел на глубине.

4. Определить амплитуду смещения по тектонической трещине.
