Лабораторная работа 3 определение радиуса кривизны линзы с помощью колец ньютона
Ц е л ь р а б о т ы: Изучить явление интерференции света и определить радиус кривизны линзы.
О б о р у д о в н и е : Источник монохроматического света; линза плосковыпуклая; пластинка плоскопараллельная; микроскоп измерительный.
Теоретические сведения
Одним из проявлений интерференции являются так называемые кольца Ньютона – кольцеобразные интерференционные полосы, образующиеся при падении (прохождении) света на воздушную или жидкую прослойку, разделяющие две сферические или сферическую и плоскую поверхности.
Интерференционная картина, возникающая в такой системе, представляет собой интерференцию равной толщины, так как кольцевые интерференционные полосы соответствуют определенной толщине прослойки между поверхностями.
Рассмотрим прохождение монохроматического света через систему, состоящую из плотно прижатых друг к другу плоскопараллельных пластин и плосковыпуклой линзы.
Место соприкосновения
стекла с линзой окружено системой
концентрических темных и светлых колец.
Они видны как в проходящем, так и в
отраженном свете. Кольца Ньютона в
отраженном свете образуются за счет
интерференции колебаний, отраженных
от изогнутой поверхности линзы и
поверхности пластинки. Обычно световые
лучи падают почти по нормали к пластинке,
поэтому угол падения близок к нулю и
разность хода двух волн равна
.

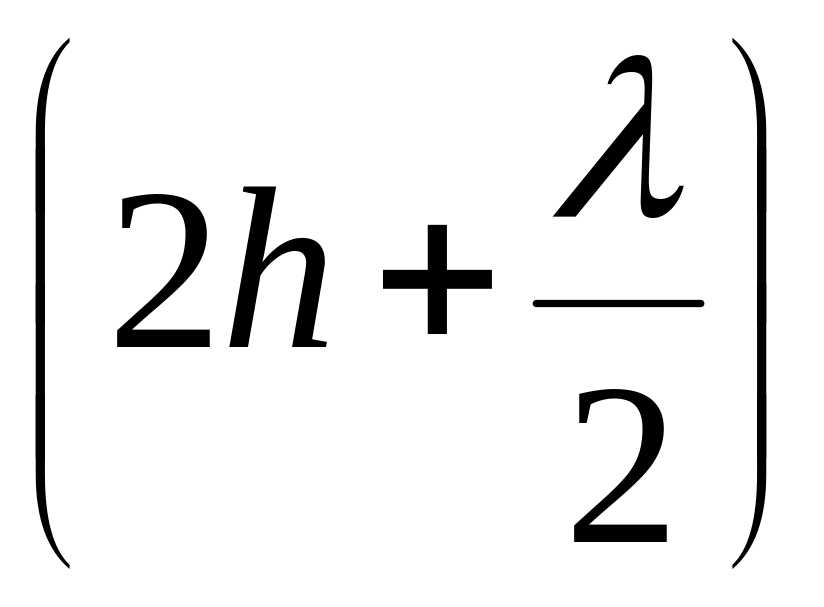

Дополнительная разность хода
получается при отражении от плоской
пластинки (рис.4).

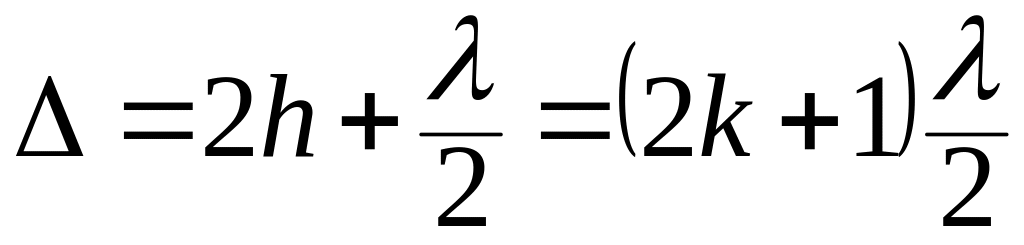

Условие максимума интерференции состоит в том, чтобы на разности хода двух волн укладывалось четное число полуволн или целое число длин волн:
.
Условие минимума интерференции состоит в равенстве разности хода нечетному числу длин волн:
.

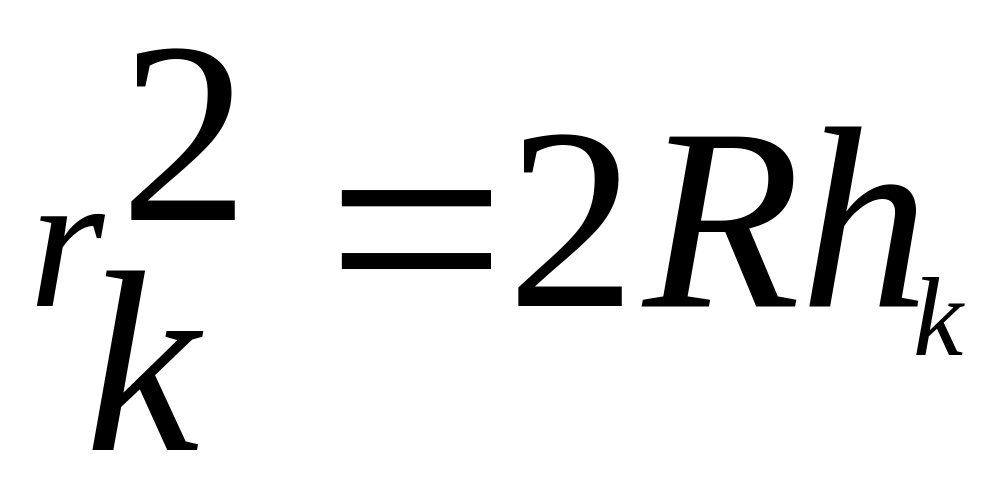

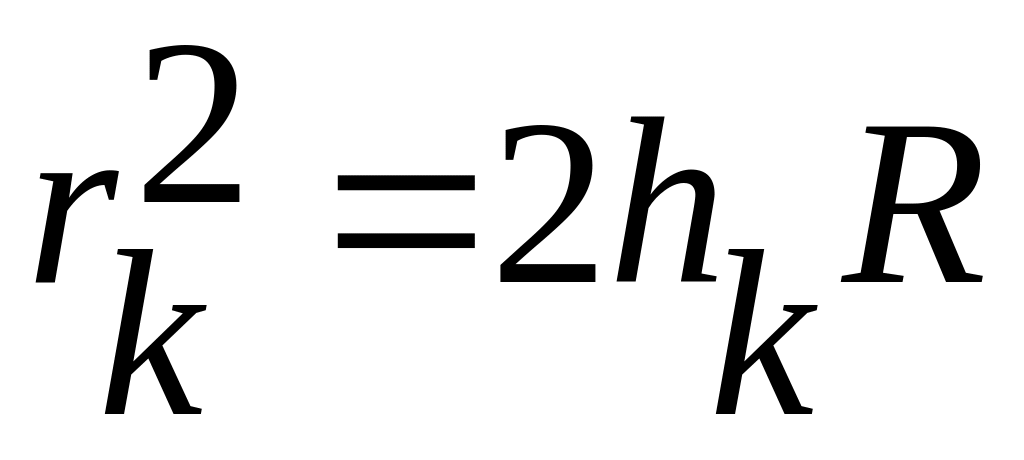

Из геометрических законов (рис.4) следует. Что радиус k-го кольца Ньютона rk связан с толщиной воздушного слоя и радиусом кривизны линзы R соотношением
,
где k- номер кольца.
Произведем расчет радиуса кривизны линзы по темным кольцам (выбор колец случаен):
,

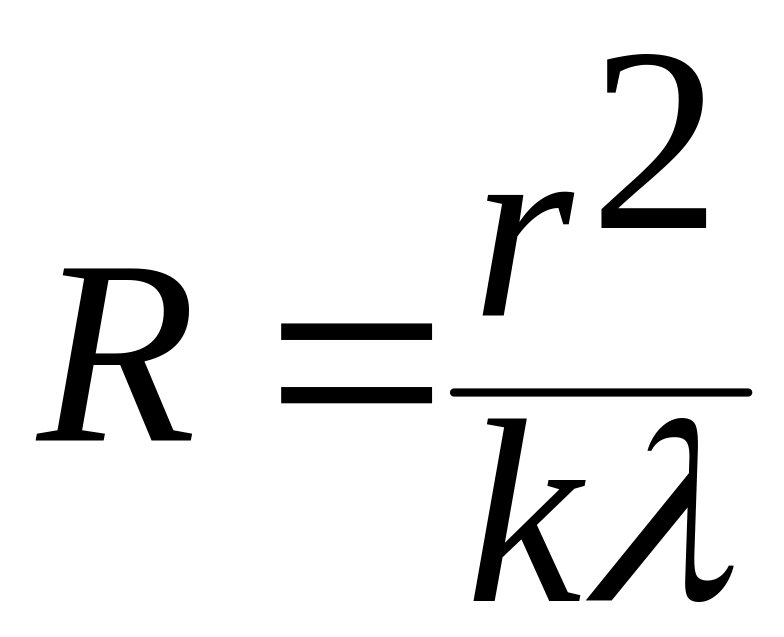

откуда
.
Эту формулу можно использовать для определения радиуса кривизны линзы. Для большей точности лучше воспользоваться для расчета двумя кольцами.
Из уравнений (10),

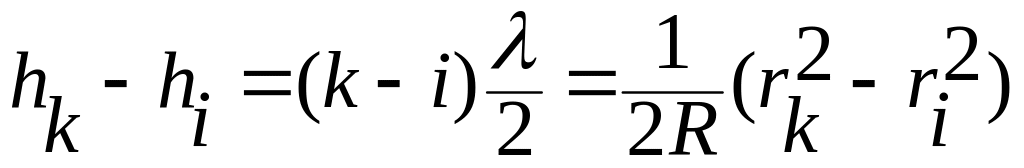

(11) получают значения
,
тогда для любого i –го кольца
,
,

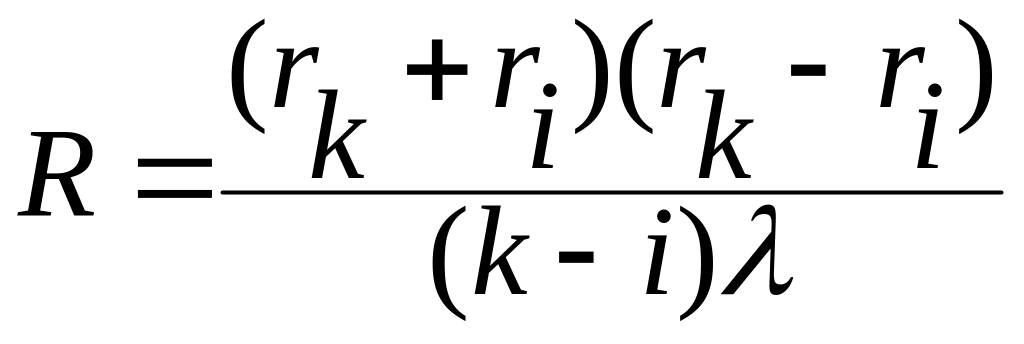

или
.

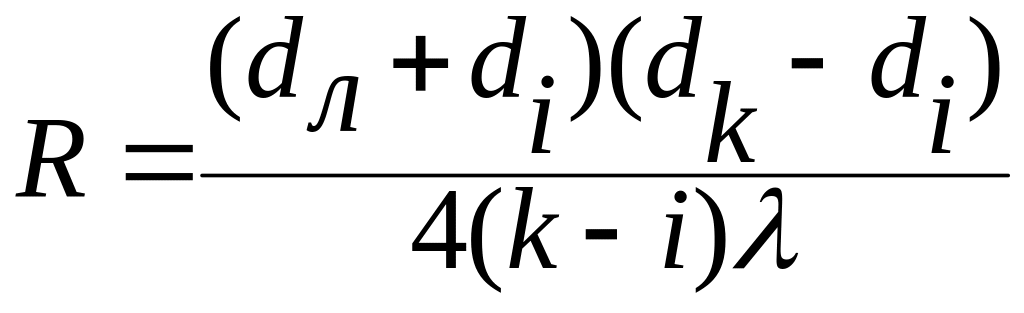

Таким образом, измерив диаметры к-го и ш-го колец (например, 5 и 12) и зная длину световой волны, можно по формуле (12) вычислить радиус кривизны линзы.
Для измерения диаметров колец Ньютона используется измерительный микроскоп, тубус которого может перемещаться в направлении, перпендикулярном его оси. Перемещение тубуса производится посредством микрометрического винта. Полный оборот барабана соответствует горизонтальному перемещению тубуса на 1 мм. Отсчет целых делений производится по горизонтальной шкале, сотые доли миллиметра отсчитываются при помощи делений, помещенных на боковой поверхности барабана.
Укрепленную в общей оправе линзу и плоскую стеклянную пластинку помещают на столик микроскопа и освещают монохроматическим светом.
