К практическому занятию № 13 Рабочие материалы по теме пищеварительная система

Рис.6. Ацииус поджелудочной железы. Главный клеточный тип — ацинозные клетки, вырабатывающие пищеварительные ферменты. Видны центроацинозные клетки, относящиеся к внутриацинозной части вставочных протоков.

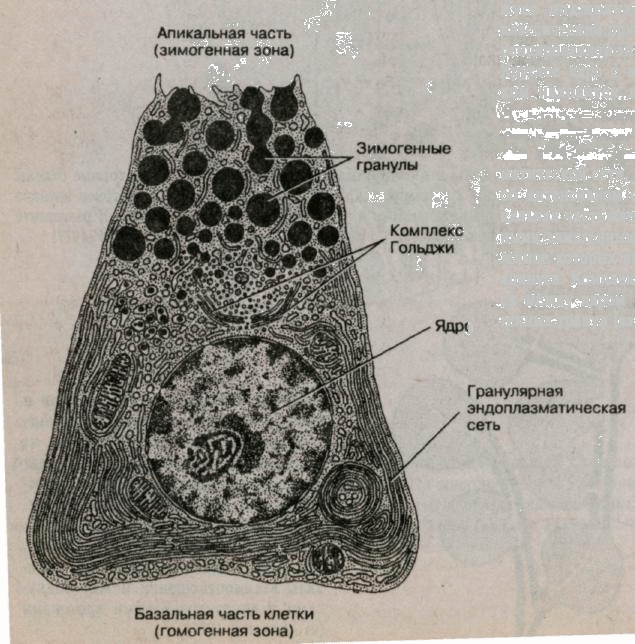

Рис.7. Секреторная клетка в ацинусе поджелудочной железы - классический пример полярно дифференцированной эпителиальной клетки. Круглое ядро с выраженным ядрышком находится в базальной части. Практически весь объём цитоплазмы этой части клетки занимают протяжённые цистерны гранулярной эндоплазматической сети, что свидетельствует об интенсивном синтезе белка. Апикальная часть клетки заполнена крупными зимогенными гранулами, со-держимое которых выделяется в просвет ацинуса. Комплекс Гольджи находится между ядром и скоплением зимогенных гранул.

Рис. 8. Строение печени. На переднем плане схемы представлены компоненты портальной зоны: междольковые артерия, вена и жёлчный проток. Кровь из сосудов портальной зоны поступает в синусоиды, радиально сходящиеся к центральной вене. Паренхиму печени образуют тяжи гепатоцитов. Они формируют жёлчные капилляры, из которых жёлчь поступает в междольковые жёлчные протоки. Синусоиды выстланы эндотелиальными клетками, между которыми встречаются клетки фон Купффера.

Рис. 9. Основные клеточные типы печени. Гепатоциты образуют анастомозирующие тяжи. Соприкасающиеся поверхности гепатоцитов формируют жёлчный капилляр. Другой своей поверхностью гепатоциты обращены к синусоиду. Стенка синусоида образована эндотелиальными клетками, между которыми присутствуют клетки фон Купффера. Гепатоциты и эндотелиальные клетки ограничивают пространство Диссе.

Рис.10. Кровоснабжение печени.1Д. долька печени, 2. центральная вена, 3. внутренний синусоидный капилляр, 4. артериальный капилляр, 5. септальные вены, 6. септальные артерии, 7. междольковая артерия, 8. междольковые вены

9. капсула печени, 10. поддольковая собирательная вена, 11. печёночная артерия, 12. воротная вена, 13. селезёночная артерия, 14. селезёночная вена

15. селезёнка, 16. печёночная вена, 17. нижняя полая вена, 18. брюшная аорта

19. мезентериальные вены, 20. петли кишечника.

К практическому занятию № 14 Рабочие материалы по теме половая система

рис.1.

С перматогенез и строение семенника.

1— белковая оболочка яичка. 1 — мезотелий; 2 — кровеносный сосуд;3 — соединительнотканные клетки. 11 — перегородка яичка. 111 — дольки яичка. IV — извитой семенной каналец. А, Б, В — микроскопическая картина различных стадий сперматогенеза. А — период размножения и начало периода роста; Б — конец периода роста и период созревания; В — период формирования: 4 — клетка Сертоли; 5 — сперматогонии; 6 — сперматоциты; 7 — сперматиды; 8 — сперматозоиды. V — интерстициальная соединитель-ная ткань. VI — прямые семенные канальцы. VII — канальцы сети.

VIII— выносящие канальцы. Г — микроскопическое строение выносящего канальца: 9 —мышечно - волокннстая оболочка; 10 — мерцательные клетки; 11— кубические клетки: 12 — сперматозоиды.

IX— каналец придатка. Д — микроскопическое строение канальца придатка: 13 — мышечно-волокннстая оболочка; 14 – двурядный мерцательный эпителий. X— семявыносящий канал. Е — микроскопическое строение. 15 — двурядный каемчатый эпителий; 16 — собственный слой слизистой оболочки; 17 — внутренний продольный слой мышечной оболочки; 18 — средний циркулярный слой мышечной оболочки; 19 — наружный продольный слой мышечной оболочки; 20 — наружная соединительнотканная оболочка.

Рис.2. Сперматогенный эпителий.

На базальной мембране располагаются клетки Сертоли, а также сперматогонии типов А и В. Ближе к просвету канальца лежат сперматоциты первого и второго порядков, над которыми находятся сперматиды на различных этапах развития и сперматозоиды.

Рис.3.

Нервно-гуморальная регуляция менструального цикла (по Бёнигу).
