Лабораторная работа № 2 Опытная проверка уравнения д. Бернулли

1 Схема установки:

2 Уравнение Д. Бернулли для потока жидкости:

3 Заданные величины:

Диаметр труб: d_I = 4,1 см; d_II = 3,6 см; d_III = 2,7 см; d_IV = 1,87 см; d_V = 2,7 см

Удельный вес воды:  = 0,001 кгс/см³

4. Данные определений:

4.1 Вес вытекшей воды: = ; Gср = кгс = Н

4.2 Объём вытекшей воды:

4.3 Время наполнения сосуда: t = c; t_ср = с

4.4 Расход, (см³/с):

4.5 Живое сечение трубопровода:

F_I = см²; F_II = см²; F_III = см²; F_IV = см²; F_V = см²

4.6 Средняя скорость v_ср:

 _I = cм/с;  _II = cм/с;  _III = cм/с;  _IV = cм/с;  _V = cм/с

4.7 Скоростной напор:

; ; ; ;

5. Данные определений:

Определяемые параметры	Размер-ность	№ Пьезометров												При­ме­ча­ние
		Б	3	4–5			6–7			8-9			10
		Б	3	4	5	6		7	8		9	10
	cм
Z	cм
	cм
	cм
	cм
Потеря энергии (hw)	cм

6. График – на обороте л.р. № 3.

7 Выводы по работе:

Выполнил:______________________ Принял:______________________ Дата:_____________

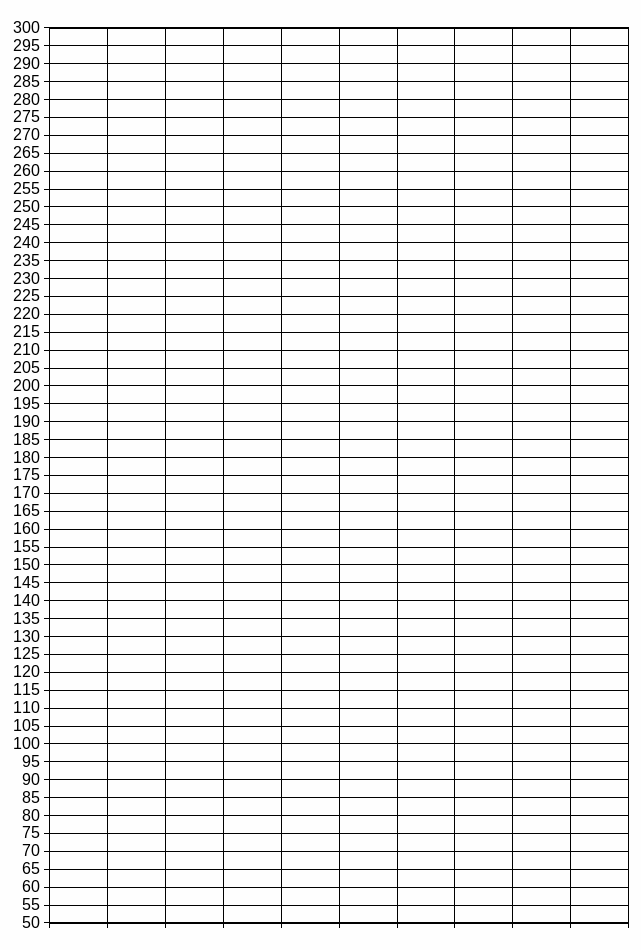

6 График изменения энергии жидкости по сечениям трубы

Б 3 4 5 6 7 8 9 10
