3.3 Расчет элементов схемы.

Определим значение сопротивлений Rк и Rэ. Для этого воспользуемся формулой:

Rоб = Rк + Rэ (5)

где Rк – сопротивление на коллекторе, Ом;

Rэ – сопротивление на эмиттере, Ом;

Rоб – общее сопротивление, Ом;

Общее сопротивление в цепи эмиттер – коллектор рассчитывается по следующей формуле:

Rоб = (6)

где I – ток, определяемый точкой пересечения нагрузочной прямой с осью токов.

Найдем сопротивления Rк и Rэ по формулам:

Rк = = (7)

Rэ = Rоб – Rк (8)

Подставим данные в формулы (6,7,8) получим следующие значения:

Rоб = 774 Ом, Rк = 673 Ом, Rэ = 101 Ом.

Определим наибольшие амплитудные значения входного сигнала тока Iвх max и напряжения Uвых, необходимые для обеспечения заданного значения Uвых mах. Задавшись наименьшим значением коэффициента усиления по току βmin, получим:

Iвх max = Iб max = , (9)

Причем ток не должен превышать значения:

Iвх max ≤ , (10)

где для маломощных транзисторов: Iб max = (1…2) мА, = 0.25мА

2*Iб m = Iб max - Iб min (11)

Подставив в формулы значения, получим:

2*Iб m =1.5 – 0.25 = 1.25 мА

Подставим полученные значения в формулу (9), получим:

Iвх max = = 0.16 мА,

Проверим правильность расчетов по заданному условию (10)

0.16 мА ≤ 0.625 мА. Утверждение верно, следовательно, расчеты произведены правильно.

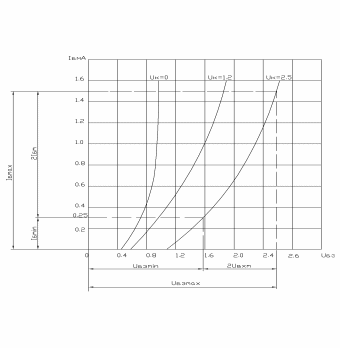

Рисунок 5 – Семейство входных ВАХ транзистора.

По рисунку 5 находим :Uбэmax = 2.5В; Uбэmin = 1.47 В; 2* Uвхm = 1.03 В.

Определим входное сопротивление Rвх каскада по переменному току по формуле:

Rвх (12)

Подставив найденные значения в формулу (12), получим:

Rвх = 824 Ом.

Рассчитаем сопротивление делителей напряжения R1 и R2. Для уменьшения шунтирующего действия делителя на входную цепь каскада по переменному току принимают:

R1-2 ≥ (8…12) * Rвх, (13)

Подставив найденные значения в формулу (13), получим:

R1-2 = 8 * 824 = 6592 Ом,

где

R1-2 (14)

R1 (15)

R2 (16)

Подставив значения в формулы (14) – (16) получим: R1= 71200 Ом; R2 = 7265Ом.
