3.5 Расчет барабана на прочность
Необходимо принять материал для изготовления барабана, определить толщину стенки барабана, проверить ее по эквивалентным напряжениям от совместного действия изгиба, сжатия и кручения.
Расчет можно вести по [3] с учетом следующих особенностей.
Учитывая ответственность и тяжелый режим работы литейных кранов, их грузовые барабаны изготавливаются стальными литыми или стальными сварными. Применение чугуна не рекомендуется.
Используемые стали и допускаемые напряжения сжатия приведены в табл. 3.5.
Таблица 3.5. Допускаемые
напряжения
,
МПа.
-
Материал барабана
Режим работы
4М, 5М
6М
Сталь В Ст3сп
130
110
Сталь 20
140
120
Сталь 09Г2С
165
140
Сталь 35Л
140
120
Сталь 55Л
165
140
Толщина стенки литых стальных барабанов определяется по формуле:
(мм),
но не может быть менее 12мм из условий технологии изготовления.
Изгибающий момент определяется для случая, когда траверса находится в самом верхнем положении (расстояние между навиваемыми канатами равно lг).
Напряжения от изгиба и кручения в стенке барабана незначительны; при длине барабана менее трех диаметров они обычно не превышают 15% от напряжения сжатия.
3.6 Крепление каната к барабану
Канат крепится к барабану прижимными планками. Предпочтительно применять двухболтовые планки.
Количество планок определяется расчетом, но должно быть не менее двух.
Расчет можно выполнять по [3].
Угол обхвата барабана дополнительными витками:
–
при 1,5 витка,
–
при 2х витках.
Угол обхвата барабана канатом при
переходе от одной канавки к другой
Плечо изгиба болта l можно,
ориентировочно, принять:
Рекомендации по выбору болтов для крепления каната, в зависимости от его диаметра даны в табл. 3.6.
Таблица 3.6. Параметры болтов.
-
dк, мм
Болт
Болт – d1, мм
11-13
М16
13
15-18
М18
14,5
19,5-21
М22
18,5
23-26
М22
18,5
28-31
М27
23
32,5-36
М30
25
38-41
М30
25
42-45
М32
27
Материал болтов и допускаемые напряжения
на растяжение для болта
:

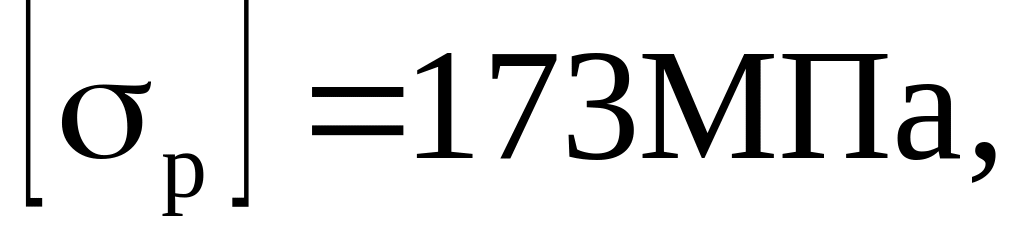

– Сталь Ст. 3 –
– Сталь Ст. 4 –
– Сталь 45 –
3.7 Выбор электродвигателей
На главном подъеме современных литейных кранов применяют крановые электродвигатели: постоянного тока – серии Д и переменного тока – асинхронные с фазовым ротором серий MTF и MTH.
Электродвигатели постоянного тока используют преимущественно при больших грузоподъемностях, большом количестве включений в час, широком диапазоне регулирования скорости, а также для работы в системах Г-Д (генератор-двигатель) или ТП-Д (тиристорный преобразователь-двигатель). В обоснованных случаях предпочтение следует отдавать асинхронным электродвигателям переменного тока, имеющим значительно меньшие массу (в 2-3 раза) и стоимость (в 2-2,5 раза), чем электродвигатели постоянного тока при одинаковых номинальных моментах.
Выбор электродвигателя осуществляют по заданному режиму работы механизма и статической мощности привода.
Общую статическую мощность механизма главного подъема Ро, кВт, определяют при установившемся движении поднимаемого груза:
(кВт)
Здесь G – суммарная сила
веса поднимаемого номинального груза
с учетом веса траверсы и канатов, кН; V
– скорость подъема, м/с;
– общий КПД механизма.
где
– КПД, учитывающие потери соответственно
в полиспасте, на барабане, открытых
парах, редукторе, соединительной муфте.

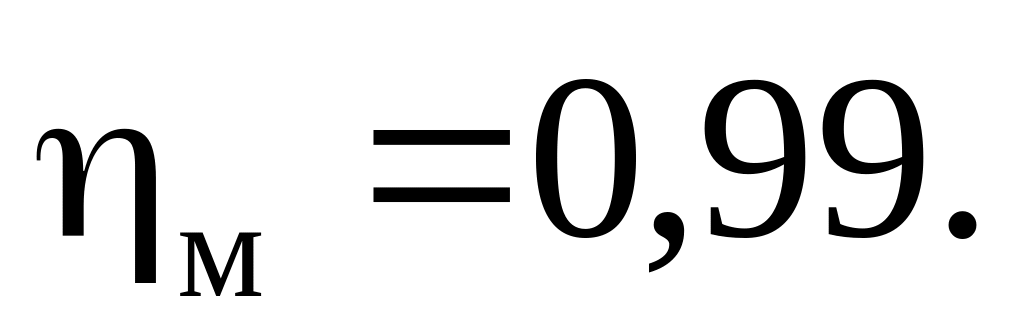

Значения КПД обычно принимают:
– по формуле (1), или по табл. 1 в зависимости
от кратности полиспаста;
=0,98
при опорах на подшипниках качения;
для двухступенчатого и
для трехступенчатого редукторов;
Ориентировочно при проектном расчете
можно принимать
(меньше значения – для больших кратностей
полиспаста).
Расчетная статическая мощность одного электродвигателя
(кВт)
где m – число электродвигателей в механизме; m=2.
По статистической мощности и режиму работы выбираем асинхронный двигатель с фазовым ротором типа MTH или MTF или двигатель постоянного тока типа Д с последовательным возбуждением, обеспечивающий плавное регулирование рабочих скоростей в широких пределах.
Для выбора двигателя использовать [4], [5], [6], Приложение В.
При выборе электродвигателя по справочнику необходимо учитывать следующее:
1) номинальная мощность выбранного электродвигателя должна быть близка к расчетной
При выборе двигателя следует избегать завышения мощности, так как помимо увеличения габаритов и стоимости, а также снижения к.п.д., при пуске будут возникать большие динамические нагрузки и ускорения, превышающие рекомендуемые.
2) относительная продолжительность включения двигателя ПВдв должна соответствовать относительной продолжительности включения механизма ПВм, т.е.
;
В том случае, когда продолжительность включения двигателя ПВдв по каталогу не совпадает с продолжительностью включения механизма ПВм, следует выполнить перерасчет номинальной мощности двигателя при работе его с продолжительностью включения, соответствующей режиму работы механизма
(кВт).
3) Электродвигатель должен обеспечивать кратковременную работу с полным грузом в аварийной ситуации при выходе из строя одного из приводов, т.е.
.
Здесь МДВ.max – максимальный момент электродвигателя, принимается по каталогу; МДВ.АВ – максимальный статический момент от груза, приведенный к валу одного из электродвигателей, (при аварийной работе) – определяется в разделе 4.
4) Для выбранного электродвигателя необходимо проверить его загрузку по условию
где
– коэффициент загрузки электродвигателя,
%; Рст – статическая мощность на
валу каждого электродвигателя при
установившемся движении поднимаемого
груза, кВт,
(кВт)
Рн – номинальная мощность электродвигателя, кВт.
Для электродвигателей механизма главного
подъема рекомендуется загрузка
.
После окончательного
выбора электродвигателя выписывают
его основные технические характеристики
и параметры: тип; номинальное напряжение,
В; номинальную мощность, кВт; частоту
вращения вала nдв,
мин-1;
относительно продолжительности включения
ПВдв,
%; максимальный момент Мдв.max,
;
маховый момент якоря или ротора GD2,
;
габаритные размеры электродвигателя:
длину, ширину, высоту, мм; высоту центра
вала, мм; расстояния между осями отверстий
крепления двигателя, мм; массу двигателя,
кг.
