2.3.1 Основные данные ву-6а.
|
208В. |
|
25А. |
|
3. |
|
28,5В. |
|
200А |
|
6кВт. |
|
17,5кг. |
2.4. Аккумуляторные батареи 12-сам-28.
На борту вертолёта устанавливаются две аккумуляторные батареи, которые являются аварийными источниками питания по постоянному току и предназначены:
для питания жизненно-важных потребителей постоянного тока, при отказе генераторов или выпрямительных устройств;
для запуска бортового газотурбинного двигателя АИ-9В;
для подключения к бортсети аэродромного источника по переменному току.
Включаются аккумуляторные батареи в бортовую сеть выключателями "Аккумуляторы I II", установленными на правом электропульте.
Ток нагрузки аккумуляторных батарей контролируется по двум амперметрам типа А-1.
Напряжение контролируется по вольтметру постоянного тока В-1, при постановке галетного переключателя на правом электропульте на отметки "Аккум. I, II".

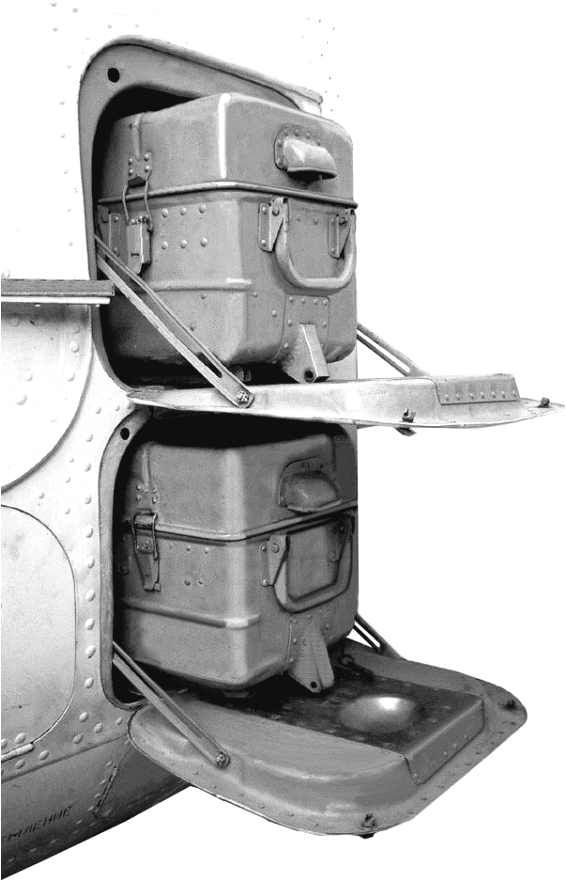

А
ккумуляторные
батареи помещаются в специальные
утеплённые контейнеры с электрообогревом
и дренажом для отвода газов за борт
вертолёта. Обогрев включается выключателем
ОБОГРЕВ АККУМ при наличии питания на
шинах ВУ. Контейнеры с батареями
устанавливаются в нишах по левому борту
носовой части фюзеляжа между шпангоутами
№4Н и №5Н.
Следует помнить, что аккумуляторные батареи находятся в режиме подзаряда только при работающих и подключенных к бортовой сети выпрямительных устройствах. При падении частоты вращения несущего винта менее 86%, аккумуляторные батареи будут разряжаться.
2.4.1. Основные данные аккумуляторной батареи 12сам-28.
|
24В; |
|
|
28Ач; |
|
|
650А; |
|
|
|
|
|
4; |
|
|
3; |
|
|
2; |
|
|
16В. |
|
2.5. Стартер-генератор стг-3.
Стартер-генератор СТГ-3 является резервным источником питания постоянного тока и в полёте может использоваться для питания бортовой сети в течении тридцати минут при отказе трёх выпрямительных устройств (двух генераторов переменного тока), или для проверки оборудования на земле при отсутствии аэродромного источника питания.
У
становлен
СТГ-3 на газотурбинном двигателе АИ-9В,
при запуске которого, генератор выполняет
функции электростартера.
В бортовую сеть СТГ-3, как источник электроэнергии, подключается после запуска и выхода на нормальный режим работы двигателя АИ-9В, выключателем "Резервн Генерат", который расположен на правом электропульте.
Расходный ток генератора контролируется по амперметру А-1 "Ток АИ-9В". Величина тока не должна превышать 100А. Напряжение генератора контролируется по вольтметру постоянного тока В-1 при установки галетного переключателя на отметку "Резервн Генер". Величина напряжения генератора должна находиться в пределах 27..29В. Режим работы в генераторном режиме длительный, а в стартерном – повторно-кратковременный. Допускается три запуска с перерывами между ними не менее одной минуты. После запусков перерыв до полного охлаждения.
