Решетчатые прогоны
При шаге стропильных ферм более 6 м применяются:
сквозные прогоны (двутавр с перфорированной стенкой) (рис.6, 9, 10, 11);
тонкостенные сварные прогоны (рис.12)
сквозные прогоны (решетчатые прогоны) (рис.13).
Решетчатые прогоны могут иметь разнообразные конструктивные решения.

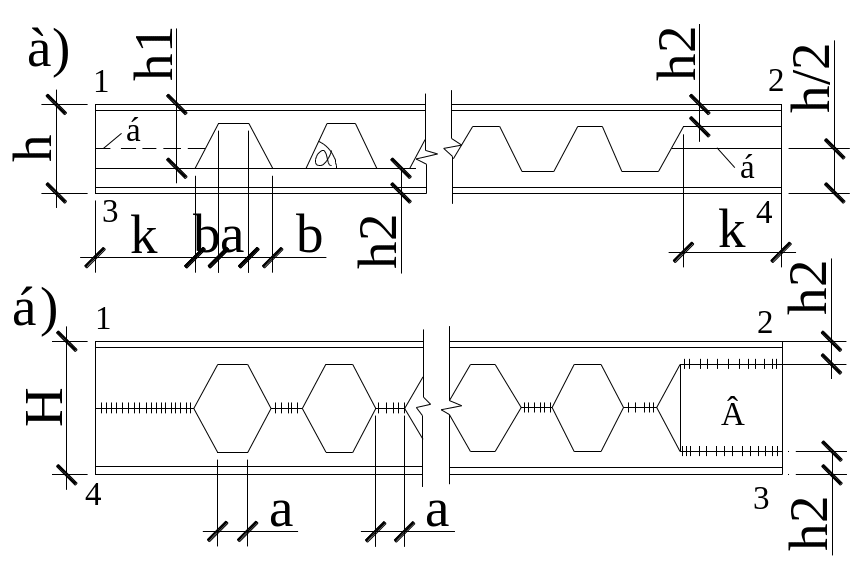

Рис. 9. Компоновка сквозного двутавра.
а – схема роспуска исходного двутавра (заготовки); б – схема готового сквозного двутавра; в – вставка из полосы;

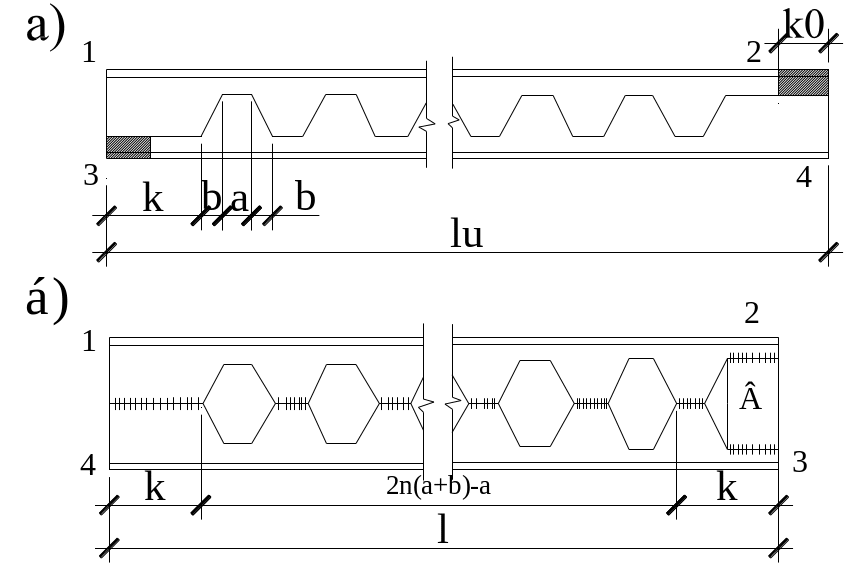

Рис.10 Компоновка сквозного двутавра с симметричным относительно середины двутавра расположением отверстий в стенке.
а – схема роспуска исходного двутавра (заштрихована отрезаемая часть заготовки); б – схема готового сквозного двутавра.
Наиболее оптимальным, рекомендуется трех панельный прогон. Верхний пояс этого прогона образован из двух швеллеров, остальные элементы состоят из одного швеллера, узловые соединения – на дуговой сварке или контактной сварке.
Решетчаты прогоны рассчитывают, как фермы с неразрезным верхним поясом. Верхний пояс при этом работает на сжатие с изгибом, остальные элементы работают на продольные усилия растяжение или сжатие (подробный расчет ферм приведен ниже).

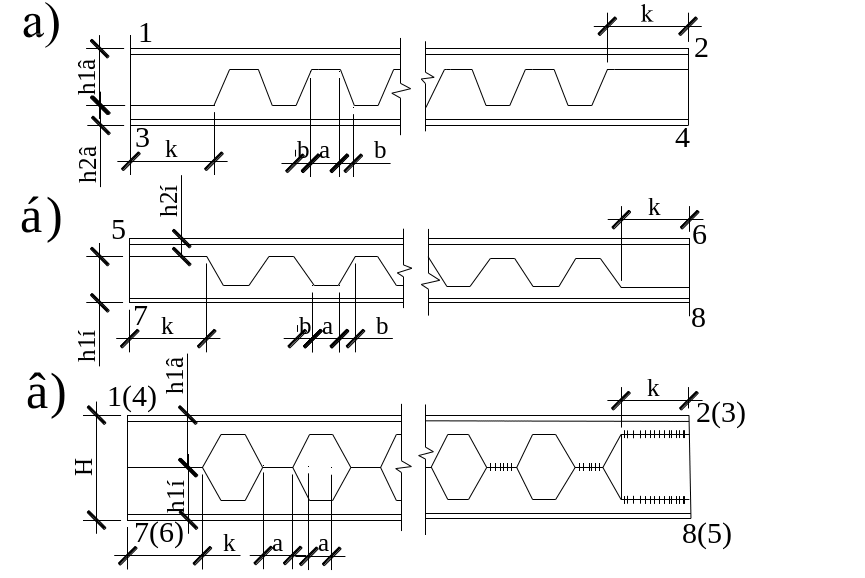

Рис.11
Компоновка бистального сквозного
двутавра (верхний пояс из малоуглеродистой
стали, нижний пояс из стали повышенной
прочности)
а, б – схемы роспуска исходного двутавра соответственно для верхнего и нижнего пояса; в – схема готового бистального сквозного двутавра; 1, 2, 3, 4, 5, 6, 7, 8 – стороны двутавра в момент раскроя и после соединения.

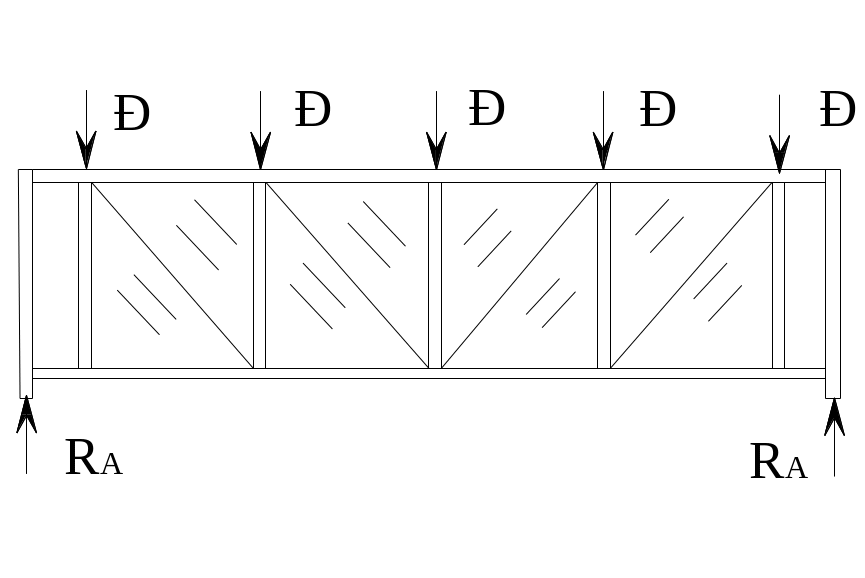

Рис 12 Тонкостенная балка.
Тонкая стенка при потере устойчивости образует волну, которая совместно с поперечными ребрами жесткости превращает балку в раскосную ферму

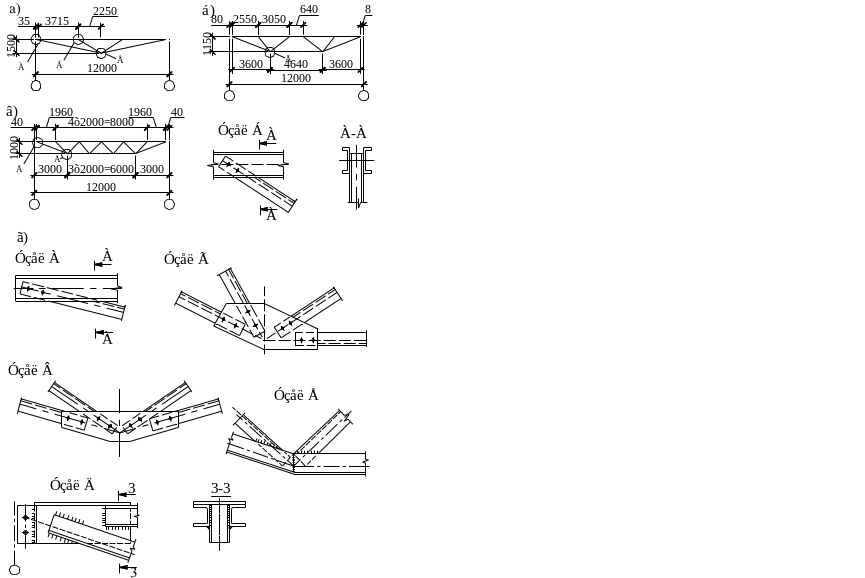

Рис13
Решетчатые прогоны.
а, б, в – схемы прогонов; г – узлы.
2.3. Связи покрытия.
Связи – это важнейший элемент здания, которые необходим для:
обеспечения пространственной жесткости каркаса здания;
обеспечения устойчивость ферм;
восприятия горизонтальных ветровых нагрузок;
восприятия горизонтальных сейсмических нагрузок;
восприятия горизонтальных крановых нагрузок;
обеспечения правильности установки конструкций в вертикальное положение при монтаже.
Система связей состоит из:
горизонтальных связей по нижним поясам ферм;
горизонтальных связей по верхним поясам ферм;
вертикальных связей.
распорок, растяжек, прогонов.
Связи по покрытию и формы потери устойчивости поясов приведены на рис. 14.
В скатных кровлях при покрытии из сборных железобетонных плит, связи по верхнему поясу стропильных ферм могут отсутствовать. Железобетонные плиты приваренные к верхнему поясу стропильных ферм с замоноличенными стыками образуют жесткий диск, который обеспечивает устойчивость покрытия в целом.
Температурный блок
Температурный блок это часть здания, расположенного между температурными швами. Система связей покрытия располагается в пределах одного температурного блока. Устойчивость конструкций здания в пределах температурного блока обеспечивается связевыми блоками по фермам (СБФ), которые между собой соединяются распорками, растяжками, прогонами. Пример схемы расположения связей покрытия в температурном блоке приведен на рис. 15.
В пределах одного температурного блока в конструкции покрытия устанавливают СБФ: два по торцам здания и один в средней части здания. Остальные фермы крепятся к СБФ распорками, растяжками, прогонами. В случае, когда длина или ширина здания превышают предельные размеры температурного блока здание разбивается на несколько температурных блоков с размерами не превышающих допустимые (рис.16). Предельные размеры температурного блока приведены в табл.1 (табл.42/1/). В случае, когда здание короткое в средней части покрытия может быть установлен один СБФ, или два по торцам при этом должны выполняться условия табл.1.

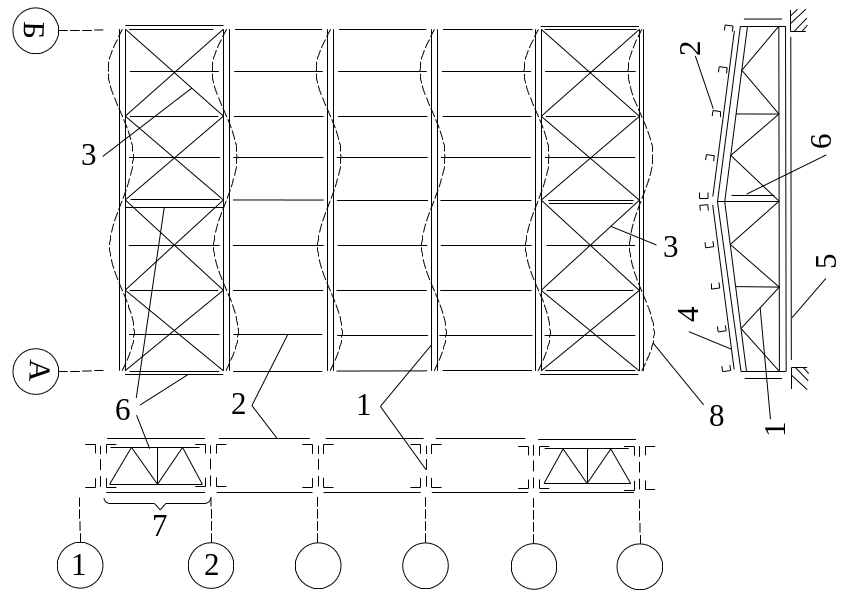

Рис.14 Связи по покрытию и формы потери устойчивости поясов.
1 – ферма; 2 – прогоны; 3 – горизонтальные связи; 4 - горизонтальные связи по верхним поясам ферм; 5 – горизонтальные связи по нижним поясам ферм; 6 – вертикальные связи; 7 – пространственный блок (связевый блок); 8 – возможная форма потери устойчивости верхнего пояса фермы.
