Приложение 4 Узлы сопряжений ферм с другими конструкциями зданий

Рис.48 Узлы сопряжения стропильных ферм с колоннами.

а – шарнирное опирание на крайнюю колонну фермы из уголков; б – то же, из труб

Рис.49 Узлы сопряжения стропильных ферм с колоннами

а – жесткое сопряжение крайней колонны с фермой из уголков; б –шарнирное опирание на среднюю колонну ферм из уголков; 1 – опорная стойка; 2 – колонна; 3 – заводские швы; 4 – монтажные швы; 5 – зазор (заполняется монтажными прокладками).

Рис. 50 Крепление к конструкциям покрытия путей подвесного транспорта.

Рис. 51 Узлы креплений путей подвесного транспорта

1 – балка подвесного пути; 2 – дополнительный раскос фермы; 3 – дополнительный элемент горизонтальных связей; 4 – обрезок двутавра для крепления балки подвесного пути к горизонтальным связям.

Рис.52 Заводские узлы и монтажные стыки стропильных ферм с элементами из парных уголков

а – крепление раскосов к верхнему поясу; б – крепление стойки к верхнему поясу; в – крепление раскосов и стойки к нижнему поясу; г – монтажный стык фермы (верхний пояс); д – то же (нижний пояс)

Рис. 53 Заводские узлы и монтажные стыки стропильных ферм с элементами из круглы труб

а – крепление раскосов к верхнему поясу; б – крепление стойки к верхнему поясу; в – крепление раскосов и стойки к нижнему поясу; г – монтажный стык в коньке фермы; д – монтажный стык нижнего пояса

Рис. 54. Узлы сопряжения стропильных и подстропильных ферм

а – в пролете при фермах из уголков; б – на колонне при фермах из уголков.

Рис.55. Узлы сопряжения стропильных и подстропильных ферм

в – в пролете при фермах из круглых труб; г – на колонне при фермах из круглых труб; Ф – стропильная ферма; С – опорная стойка; ПФ – подстропильная ферма; ПЕ – прогон ендовы; l – прорезь в стенке стойки ПФ; 2 – зазор, заполняемый прокладками при монтаже; 3 – продольное отверстие

Рис.56. Узлы крепления элементов связей из труб

Ф – стропильная ферма; С – опорная стойка; Н – профилированный настил; П – прогон; ПР – решетчатый прогон; ВС – вертикальная связь; Р – распорка (растяжка); ПС – дополнительный пояс связи; РС – раскос; НП – нижний пояс фермы или вертикальной связи

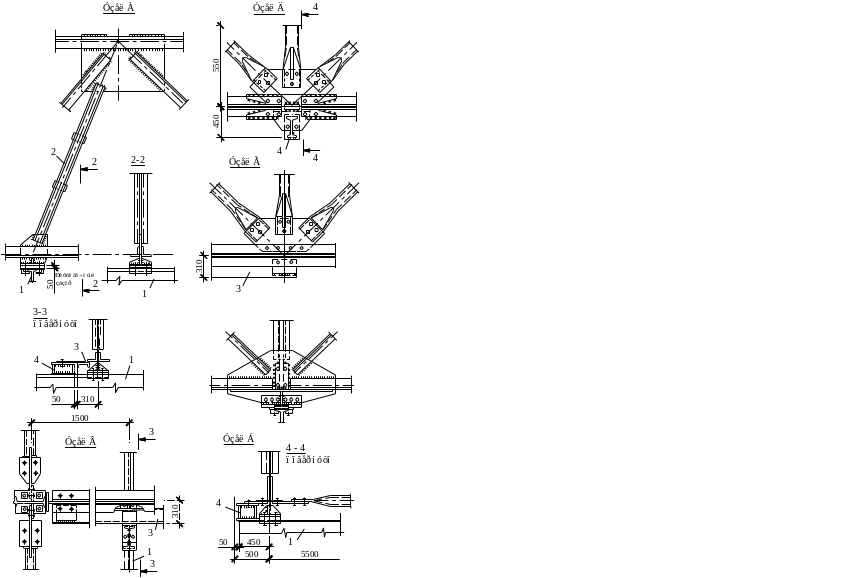

Рис. 57. Узлы крепления элементов связей из горечекатанных уголков и гнутых профилей

Литература

1. СНиП II – 23 – 81. Стальные конструкции. Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1988. – 96 с.

2. СНиП 2.01.07 – 85. Нагрузки и воздействия. Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1988. – 36 с.

3. Металлические конструкции. Общий курс: Учебник для вузов/ Е.И.Беленя, В.А.Балдин, Г.С. Ведерников и др.; Под общей редакцией Е.И.Беленя.- 6-е изд., перераб. И доп. – М.: Стройиздат, 1986. – 560с.

4. Металлические конструкции. В 3-х т. Т.1. Элементы конструкций: Учеб. Пособие для строит. Вузов/ В.В.Горев, Б.Ю.Уваров, В.В.Филиппов и др.; Под ред. В.В.Горева. – М.: Высш. Шк. 1997. – 527 с.: ил.

5. Металлические конструкции. В 3-х т. Т.2Конструкции зданий: Учеб. Пособие для строит. Вузов/ В.В.Горев, Б.Ю.Уваров, В.В.Филиппов и др.; Под ред. В.В.Горева. – М.: Высш. Шк. 1999. – 528с.: ил.

6. Расчет стальных конструкций: Справ. пособие / Я.М. Лихтарников, Д.В. Ладыжский, В.М. Клыков. – 2-е изд., перераб. И доп. – Киев: Будивельник, 1984. – 386с.

7. Справочник проектировщика промышленных, жилых и общественных зданий и сооружений. Расчетно – теоретический. В 2-х т. Т.1 /Под ред. А.А.Уманского. – 2-е изд., перераб. и доп. – М: Стройиздат, 1972. –600с.

8. Маталлические конструкции балочной площадки: учебное пособие по выполнению курсового проекта для студентов строительных специальностей/ сост. О.Н.Хегай. Абакан: Изд. Хакасский государственный университет им. Н.Ф.Катанова, 2008.-188 с.

9. Уголки стальные горячекатаные равнополочные ГОСТ 8509-93)

10. Уголки стальные горячекатаные неравнополочные ГОСТ 8510-86

11. Профили стальные гнутые С-образные равнополочные ГОСТ 8282-83

12. Уголки стальные гнутые равнополочные ГОСТ 19771-93

13. Уголки стальные гнутые неравнополочные ГОСТ 19772-93

14. Профили стальные гнутые листовые с трапециевидным гофром ГОСТ 9234—74*
