Общие сведения
Покрытия зданий предназначены для защиты от атмосферных воздействий (дождя, снега, ветра), для крепления путей подвесного транспорта (кранов, тельферов) и конвейеров, поддержания трубопроводов, вентиляционных шахт, крепления подвесных потолков и приборов освещения и т.п..
1. Покрытие.
Покрытия зданий подразделяются на:
утепленные покрытия отапливаемых зданий;
неутепленные покрытия неотапливаемых зданий и зданий с технологией, связанной с повышенным тепловыделением (доменные цеха).
Покрытия состоят из ограждающих и несущих конструкций.
Ограждающие конструкции:
железобетонные плиты;
металлические или асбестоцементные листы, панели;
пароизоляция, теплоизоляция, гидроизоляция и т.п.
Несущие конструкции:
прогоны;
стропильные и подстропильные фермы, балки;
фонари, связи;
пространственные, висячие, предварительно напряженные конструкции и т.п.
Покрытие здания выполняется с применением прогонов или без них. В беспрогонном покрытии ограждающая конструкция (железобетонная плита) опирается на верхний пояс фермы при пролете ограждающей конструкции 6 или 12 м (до 18 м) (Рис.1а). При прогонной схеме покрытие состоит из прогонов, которые опираются на фермы. На прогоны укладывают мелкоразмерные кровельные плиты, листы, настилы, при этом пролет ограждающих конструкций (шаг прогонов) 1,5 – 3 м (Рис.1б).
Прогоны опираются на стропильные фермы или балки, которые опираются на колонны. Конструкция покрытия включает в себя системы связей, которые воспринимают горизонтальные усилия от ветровых и сейсмических нагрузок и обеспечивают устойчивость покрытия в целом.
Данная работа посвящена только плоскостным конструкциям покрытия по прогонам.

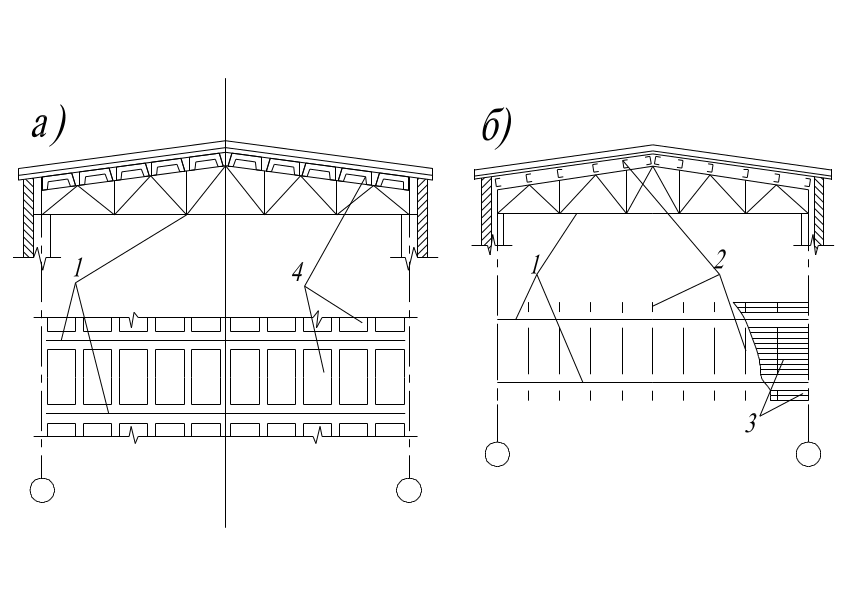

Рис.1
Схемы покрытий.
а – беспрогонное; б – по прогонам; 1 – стропильные фермы; 2 – прогоны; 3 – кровельный настил; 4 – крупнопанельные плиты.
2. Конструкция покрытия по прогонам.
Прогоны устанавливаются в узлы верхнего пояса стропильной фермы. В качестве прогонов применяются прокатные балки, гнутые профили /10/ либо сквозные конструкции (при шаге ферм более 6 м). На прогоны укладывают мелкоразмерные кровельные элементы (настил).
2.1 Настилы
Настил - это конструкция, которая покрывает пространство между прогонами.
На прогоны укладываются:
стальной профилированный настил (Рис.2);
стальной плоский настил /10/;
мелкоразмерные керамзитобетонные плиты (см. курс железобетонные конструкции);
Рис.2
Кровля со стальным профилированным
настилом.
а – профилированный настил; б – комбинированная заклепка; в – узел кровельного покрытия; 1 – стальной стержень; 2 – алюминиевая втулка; 3 – самонарезающий болт; 4 – комбинированная заклепка; 5 - уголок коротыш.
мелкоразмерные армоцементные плиты (см. курс железобетонные конструкции);
мелкоразмерные асбестоцементные плиты (см. курс конструкции из дерева и пластмасс);
трехслойные панели типа сэндвич.
Профилированный настил (рис.2) изготавливают из оцинкованной рулонной стали толщиной t = 0.8; 0.9; 1 мм; высота профиля h = 40; 60; 80 мм; ширина В = 680; 711; 782 мм; длина до 12 м.
Профилированные листы укладывают на прогоны, расположенные через 3 – 4 м. при шаге стропильных ферм 4 м настил может опираться на фермы.
Настил крепится к прогонам самонарезающими болтами d = 6 мм (ТУ 34-5815-70). Между собой листы соединяются комбинированными заклепками. Масса настила 10 – 15 кГ/м2.
Холодные кровли выполняют из:
волнистых асбестоцементных листов;
волнистых и плоских стальных листов;
волнистых алюминиевых листов.
Листы укладываются на прогоны, расположенные с шагом 1,25 – 1,5 м. Масса асбестоцементных листов в среднем 20 кГ/ м2. Стальные волнистые листы изготавливают из холоднокатаной стали толщиной 1 – 1,8 мм. Высота волны h =30; 35 мм. Масса листов 15 – 20 кГ/ м2. Алюминиевые волнистые листы имеют толщину 0,6 – 1,2 мм, массу 5 – 7 кГ/ м2. Волнистые листы крепятся к прогонам с помощью специальных упругих кляммеров или крюков из круглой стали (рис. 3)
При применении кровель из плоских стальных листов. Стыки между листами сваривают сплошными швами с использованием автоматической сварки. Уклон кровли из плоских листов 1/8 – 1/12. толщина листов 3 – 4 мм.
Для обеспечения водоотвода:
нахлест листов друг на друга 150 -200 мм;
уклон кровли для асбестоцементных листов более 25% (¼) - без уплотнения швов, более 16 % - при уплотнении швов, более 8% - для районов с сухим жарким климатом с уплотнением швов теплостойкими мастиками;
уклон кровли для стальных и алюминиевых листов более 1/6;
Против электрохимической коррозии:
используют специальные грунтовки;
изолирующие прокладки;
стальные метизы для крепления листов оцинковывают или кадмируют.
Рис.3

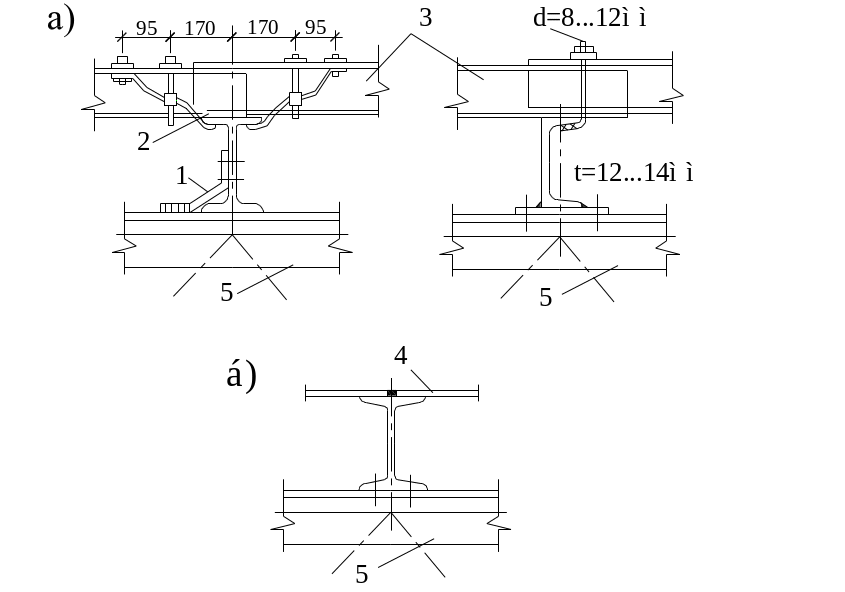

Узлы крепления волнистых (а) и плоских
(б) стальных листов к прогонам.
1 – гнутый лист t = 8-10 мм; 2 – кляммеры; 3 – волнистые листы; 4 – стальной лист t = 3-4 мм; 5 – верхний пояс стропильной фермы.
Теплые кровли (рис. 4) выполняют из:
профилированного стального настила;
парогазоизоляционного слоя (один слой рубероида на битумной мастике);
теплоизоляционный слой;
защитный слой (асфальтовая стяжка или цементная стяжка 20 мм);
водоизоляционный ковер (три слоя рубероида на кровельной мастике);
защитный слой из гравия на битумной мастике.
Рис.
4. Теплая кровля.
В качестве утеплителя используют жесткие плиты толщиной 30 - 50 мм из полимерных материалов или плиты повышенной жесткости из минеральной ваты или стеклянного волокна на полимерной связке.
