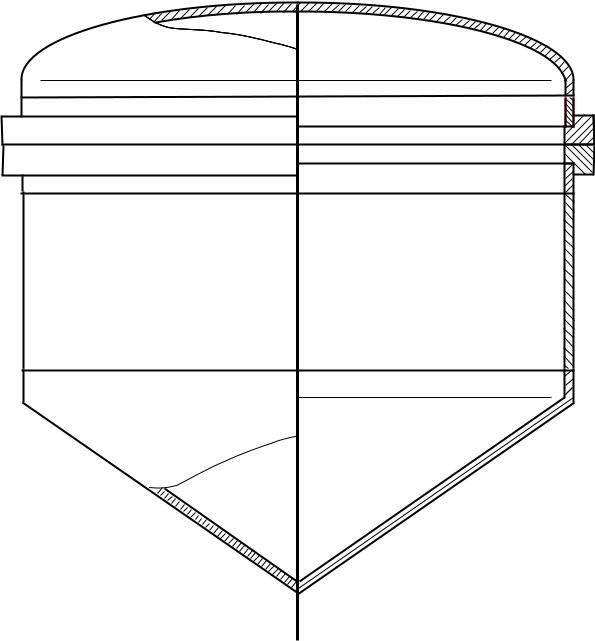

! Чертеж аппарата
21

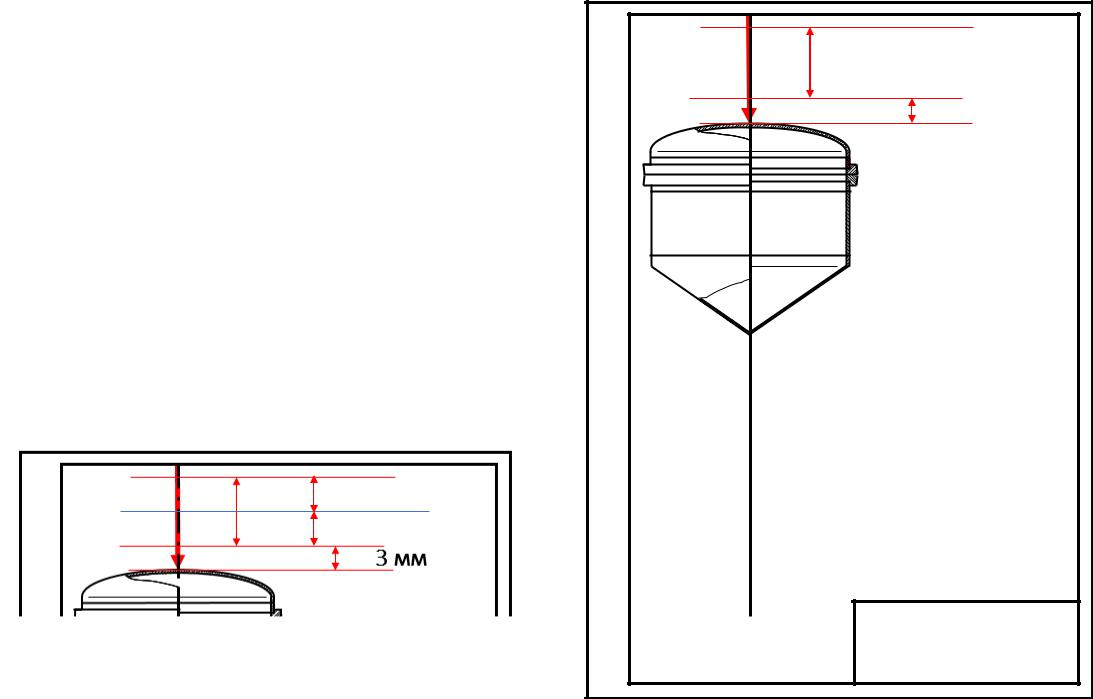

Чертеж привода
В зависимости от привода
3 мм
Привод тип 4 отложить высоту Н (из табл привода)
Привод тип 1 отложить две высоты Н1 и Н (из табл привода):
Н
Н1
22

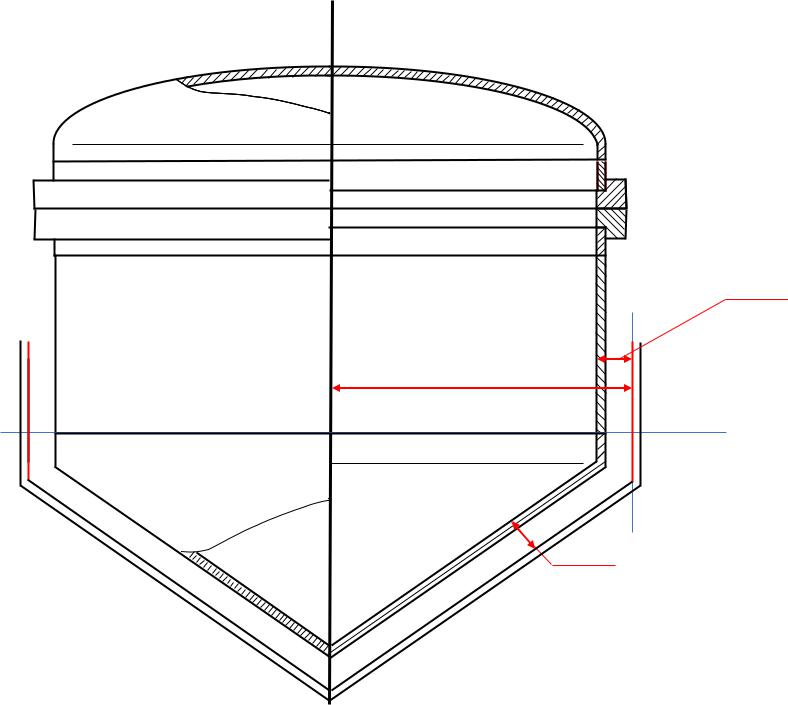

Чертеж аппарата - рубашка
|
5 мм |
|
Dруб/2:20 |
Толщина стенки |
|
рубашки 0,5 мм |
||
|
||
|
5 мм |
23

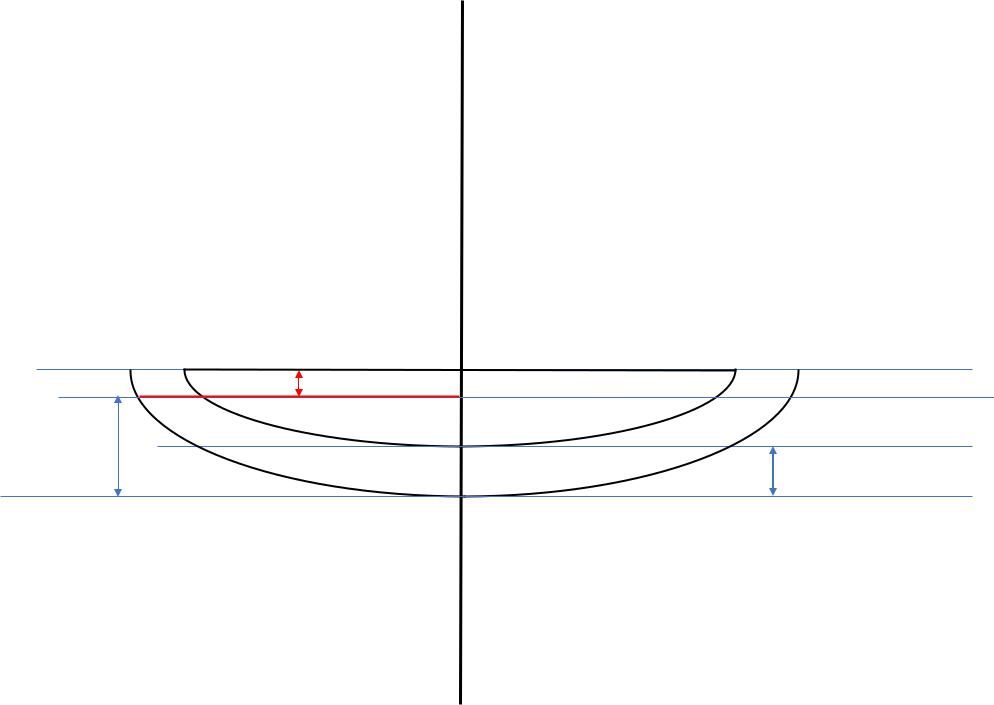

Чертеж аппарата - рубашка
Где линия сварки по рубашке?? Пример эллиптического днища
50 мм:20=2,5 мм
Dруб/4=3000/4=750 мм
линия сварки по рубашке НИЖЕ линии сварки по аппарату на: ВЭЭ - 2,5 мм ВКЭ – 2 мм
Da/4=2800/4=700 мм
100 мм
24

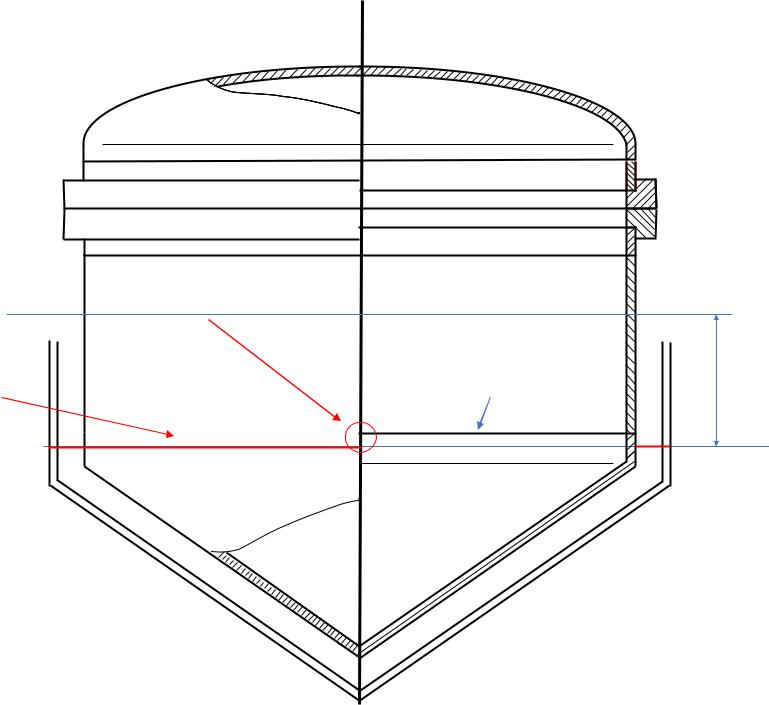

Чертеж аппарата - рубашка
|
2 мм |
|
Линия сварки по рубашке |
Линия сварки по аппарату |
Н рубашки:20 |
25
Чертеж аппарата - рубашка
45о |

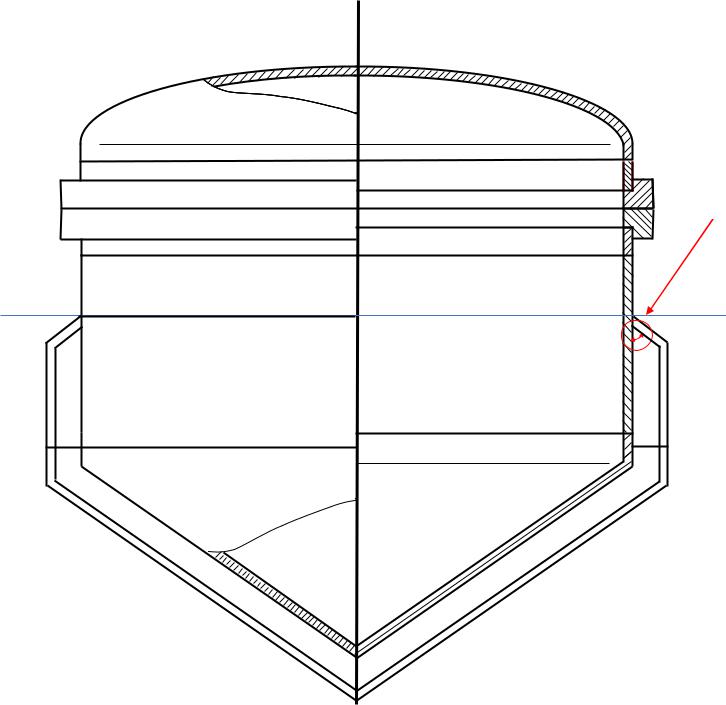

26
Чертеж аппарата - рубашка
Хорошо видный перегиб |
2 мм |
Скругление |
2 мм |

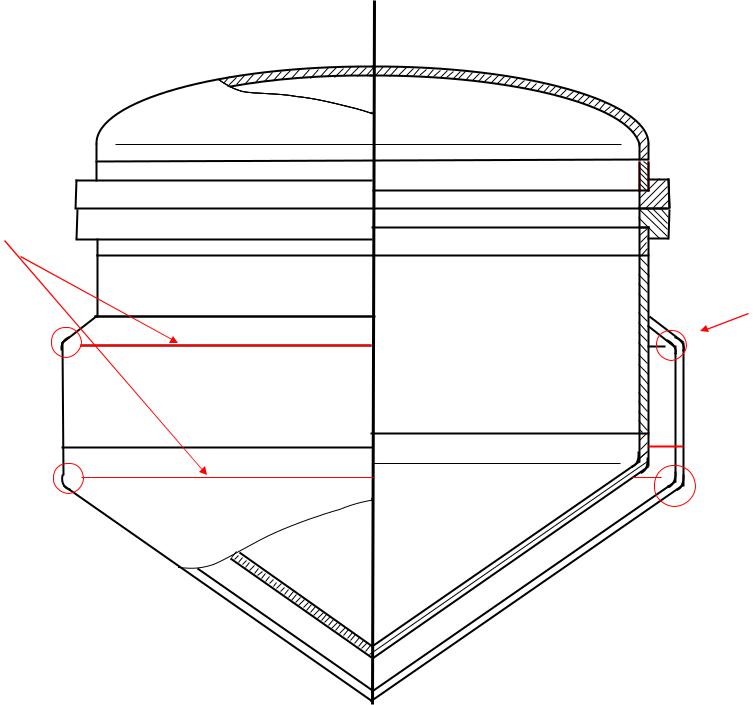

27

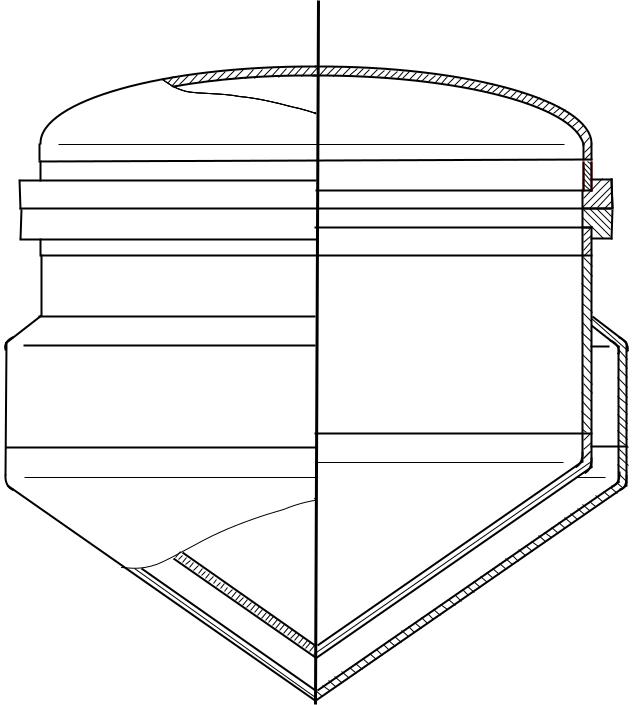

Чертеж аппарата - рубашка
28
