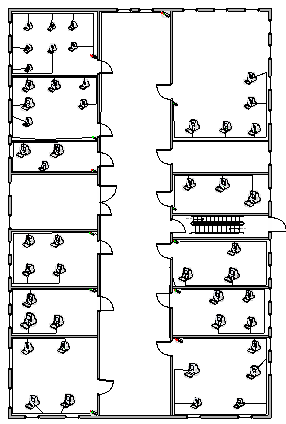

2.3.2. Кабельные каналы корпуса №2

Название


Основные характеристики

Сетевые платы

D-link DGE-550SX

HP NC360T

Максимальная скорость передачи данных 10/100/1000 Мб/сек

Интерфейс PCI, 2.1

Количество разъемов RJ-45 2 шт

Стандарты 802.1Q VLAN, 802.3x Flow Control

Оптический разъем SC типа

Топология: Звезда

Протокол CSMA/CD

Буфер памяти 32K бит FIFO для приема\16K бит FIFO для передачи

Мощность 5,58 Ватт

Рабочая температура От 0 до 50 C

Размер 166 x 73мм.

Скорость передачи данных 10/100/1000 Мбит/с

Интерфейс PCI-E

Чип Intel 82571EB

Подключение

Количество разъемов RJ-45-2

Поддержка стандартов

Стандарты 802.1p, 802.1Q VLAN, 802.3x Flow Control

Поддержка Jumbo Frame да

TCP Checksum Offload да

TCP Segmentation да

Поддержка Wake-on-LAN да

Дополнительно

Поддержка ОС Windows Server 2003/Server 2008/Novell Netware 6.x Server/SCO Unix Ware/SCO Open Server/Linux Red Hat/Suse

Низкопрофильная карта (Low Profile) да

Объем flash-памяти 96 Кб

Сервера DEPOStorm 1250N5

Экономичный и производительный сервер начального уровня с поддержкой двухъядерных процессоров Intel® Core™2 Duo, Intel® Pentium® и четырехъядерных процессоров Intel® Core™2 Quad. Может использоваться в качестве сервера для следующих служб:

файл-сервера;

сервера печати;

сервера доменных имен (DNS);

кэширующего сервера;

сервера электронных сообщений;

прокси-сервера, брандмауэра;

сервера виртуальной частной сети (VPN);

вторичного контроллера домена (BDC);

сервера управления IP-адресами (DHCP);

сервера имен (WINS).

Основные преимущества:

сбалансированная архитектура сервера DEPO Storm 1250N5 позволяет использовать вычислительные и системные ресурсы с максимальной эффективностью;

возможность выбора интерфейса накопителей (SAS или SATA) обеспечивает необходимую гибкость конфигурации в зависимости от требований к производительности и стоимости дисковой подсистемы;

возможность установки до 5 жестких дисков позволяет увеличивать количество накопителей по мере роста нагрузки на сервер и построить дисковую подсистему, способную хранить до 5Тб данных; стандартно поставляется в исполнении Pedestal, но может также устанавливаться в 19" стойку при помощи дополнительного комплекта для монтажа.

Коммутаторы

D-link DES-1026G

D-link DES-1005D

Общие характеристики

Тип устройства коммутатор (switch)

Возможность установки в стойку есть

Объем оперативной памяти 2 Мб

LAN

Количество портов коммутатора 24 x Ethernet 10/100 Мбит/сек

Uplink 2 x Ethernet 10/100/1000 Мбит/сек

Внутренняя пропускная способность 8.8 Гбит/сек

Размер таблицы MAC адресов 8192

Дополнительно

Поддержка стандартов Auto MDI/MDIX

Размеры (ШxВxГ) 440 x 44 x 200 мм

Вес 2.8 кг

Тип устройства коммутатор (switch)

Объем оперативной памяти 1 Мб

LAN

Количество портов коммутатора 5 x Ethernet 10/100 Мбит/сек

Внутренняя пропускная способность 1 Гбит/сек

Размер таблицы MAC адресов 1024

Дополнительно

Поддержка стандартов Auto MDI/MDIX

Размеры (ШxВxГ) 193 x 30 x 118 мм

Вес 0.227 кг

Маршрутезатор

d-link des-1228 me

Интерфейс

+ 24 порта 10/100BASE-TX

+ 2 комбо-порта 10/100/1000BASE- /SFP

+ 2 порта SFP

Консольный порт RJ-45

Производительность + Коммутационная матрица: 12,8Гбит/с

+ Скорость перенаправления 64-байтных пакетов: 9.5Mpps

+ Размер таблицы МАС-адресов: 8K

+ SDRAM для CPU: 64 МБ

+ Буфер пакетов: 384 КБ

+ Flash-память: 8 МБ

+ Jumbo-фрейм (2048 байт с тегом, 2044 байт без тега)

Индикаторы диагностики

+ Power (на устройство)

+ Console (на устройство)

+ Link/Activity (на порт)

+ Индикатор скорости (на порт)

Программное обеспечение

Функции уровня 2

+ Таблица МАС-адресов: 8К

+ Размер Jumbo-фреймов до 2048 байт

+ IGMP Snooping:

- IGMP v1/v2 Snooping

- Поддержка до 64 групп

- IGMP Snooping Fast Leave на основе порта

+ Spanning Tree:

- 802.1D-2004 Edition STP

- 802.1w RSTP

- 802.1s MSTP

- Root Restriction (Ограничение корней)

+ Функция Loopback Detection (LBD)

+ Link aggregation 802.3ad:

- Макс. кол-во групп – 6, 8 портов на группу

+ Зеркалирование портов:

- Поддержка зеркалирования в режимах One-to-One, Many-to-One, на основе потока

+ Управление потоком:

- Управление потоком 802.3x

- Предотвращение блокировки HOL

VLAN

+ 802.1Q Tagged VLAN

+ Группы VLAN:

- Макс. 4K VLAN

+ VLAN на основе порта

+ GVRP:

- Макс. 255 динамических VLAN

+ Ассиметричный VLAN

+ ISM VLAN

Качество обслуживания (QoS)

+ Управление полосой пропускания:

- На основе порта (входящее/исходящее, с шагом до 62,5кбит/с)

- На основе потока (входящее, с шагом до 62,5кбит/с)

+ 4 очереди на порт

+ 802.1p

+ Обработка очередей:

- Strict

- Weighted Round Robin (WRR)

+ CoS на основе:

- Порта коммутатора

- VLAN ID

- Очереди приоритетов 802.1p

- МАС-адреса

- IP-адреса

- DSCP

- Типа протокола

- Порта TCP/UDP

Списки управления доступом (ACL)

+ До 256 правил доступа

+ ACL на основе:

- Приоритета 802.1p

- VLAN ID

- МАС-адреса

- Ether Type

- IP-адреса

- DSCP

- Типа протокола

- Номера порта TCP/UDP

+ CPU Interface Filtering

Безопасность

+ SSH v2

+ Безопасность порта - До 16 МАС-адресов на порт

+Управление широковещательным/многоадресным/одноадресным штормом

+ Сегментация трафика

+ IP-MAC-Port Binding (IMPB):

- Проверка пакетов ARP

- Проверка пакетов IP

- Поддержка до 500 адресных записей на устройство

+ Функция D-Link Safeguard Engine

+ Microsoft® NAP

- Поддержка 802.1Х NAP

- Поддержка DHCP NAP

AAA

+ 802.1X:

- Управление доступом на основе порта

- Управление доступом на основе хоста

- Назначение Dynamic VLAN

+ Guest VLAN

+ Ведение учетных записей RADIUS

+ Аутентификация RADIUS и TACACS+ для доступа к коммутатору

Управление

+ Web-интерфейс

+ Интерфейс командной строки (CLI)

+ Cервер/клиент Telnet

+ TFTP-клиент

+ X-модем

+ Z-модем

+ SNMP v1/v2c/v3

+ SNMP Traps

+ RMON v1:

- Поддержка групп 1, 2, 3, 9

+ RMON v2:

- Поддержка группы ProbeConfig

+ BootP/DHCP-клиент

+ DHCP Autoconfiguration

+ DHCP Relay

+ DHCP Relay Option 82

+ Системный Журнал

+ Поддержка двух версий ПО

+ Мониторинг CPU

+ SNTP

+ LLDP

+ Команда Debug

+ Диагностика кабеля
