2.3. Проектирование системы электроснабжения

_{Нормирование электротехнических устройств осуществляется в соответствии с СНиП 3.05.06-85 «Электрические устройства ».}

_{Целью проектирования системы электроснабжения является определение итоговой мощности всего установленного на предприятии оборудования и осветительных приборов, для чего необходимо составить ведомость применяемого оборудования в табличном виде}

_{Итоговая мощность всего установленного на предприятии оборудования и осветительных приборов определяется как:}

2.4 Проектирование систем теплоснабжения

_{Целью системы отопления является нахождение потребного количества тепла для поддержания в холодный период года во всех помещениях здания оптимальных температур в соответствие с требованиями по охране труда.}

_{При расчете теплообеспечения учитывать дополнительные потребности тепла, связанные с частым открыванием ворот, нагреванием автомобилей и воздухообменом, и прочее.}

_{Исходными данными для расчета являются метеорологические условия района застройки.}

_{Расчет теплоснабжения производственной зоны.}

_{1. Определяется коэффициент теплопередачи}

где =8.7 коэффициент теплоотдачи внутренней поверхности, ;

- толщина слоя ограждения;

- коэффициент теплопроводности слоя ограждения (в зависимости от материала);

=23 коэффициент теплоотдачи наружной поверхности,

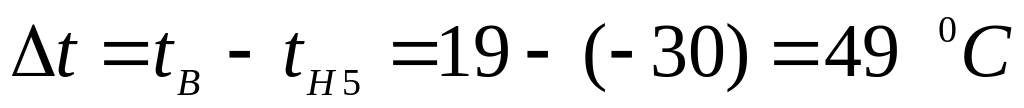

2. Вычисляется стандартный температурный напор

- Тех зона

где - температура воздуха внутри помещения;

- температура наиболее холодной пятидневки года.

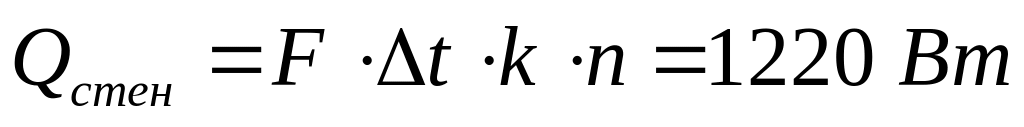

3. Определяются потери теплоты через отдельные наружные элементы

где F – площадь ограждения, ( наружная стена);

n – коэффициент, учитывающий разность температур;

_{Используя таблицу тепловые потери окон различной конструкции определяем потери через оконные проемы}

- потери тепла 1 м² оконного проема.

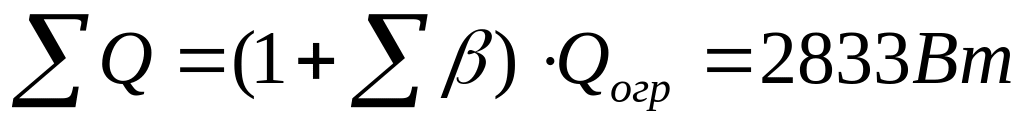

4. Учитывая добавочные теплопотери β для каждого элемента помещения согласно рекомендациям СНиП 2.04.05-91, вычисляются общие потери тепла через ограждения:

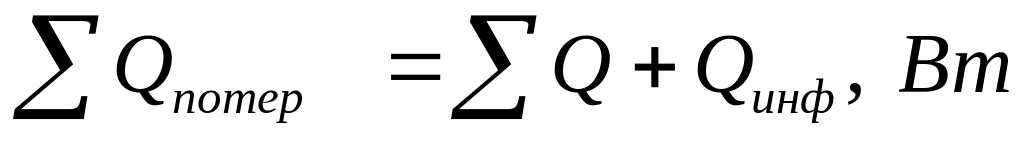

5. Находим суммарные теплопотери

где - общие потери тепла через ограждения;

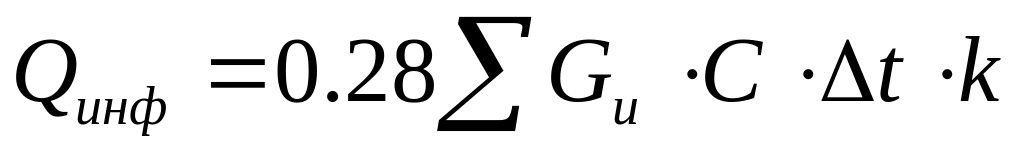

- теплопотери на инфильтрацию врывающегося воздуха;

- поступление холодного воздуха в помещение;

а – поправочный коэффициент;

j =8.5 – объемный расход воздуха через 1 м щели или притвора, м³/с;

l – длина щели или притвора, м;

С= 1.005 – удельная теплоемкость воздуха, ;

- стандартный температурный напор, ⁰С

к=0.8 - коэффициент, учитывающий влияние встречного потока.

Для производственных помещений теплопотери на инфильтрацию врывающегося воздуха допускается принимать равным 30% от остальных потерь через ограждения.

Исходя из вышесказанного принимаем Q_инф= ∙0.3 Вт

6. Определяются теплопоступления для каждого помещения

где - теплопоступления от одного человека, находящегося в помещении;

- теплопоступления от работающего электрооборудования;

- коэффициент, учитывающий интенсивность работы; - коэффициент, учитывающий теплозащитные свойства одежды;

- скорость воздуха в помещении, м/с;

- температура внутри помещения;

k_эл – поправочный коэффициент;

- итоговая мощность всех источников электропотребления установленных на предприятии.

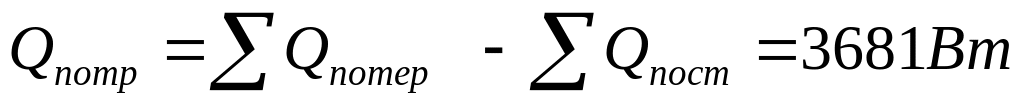

7. Определяется потребное количество теплоты

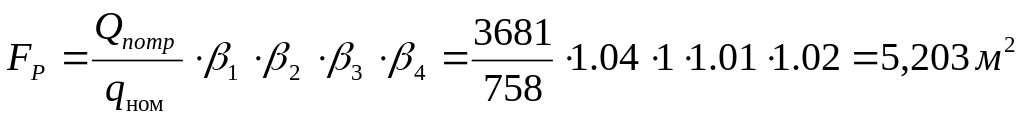

8. Вычисляется расчетная площадь отопительных приборов

где q_ном – номинальная плотность теплового потока, Вт/м²;

- коэффициент, учитывающий понижение температуры нагревательного элемента;

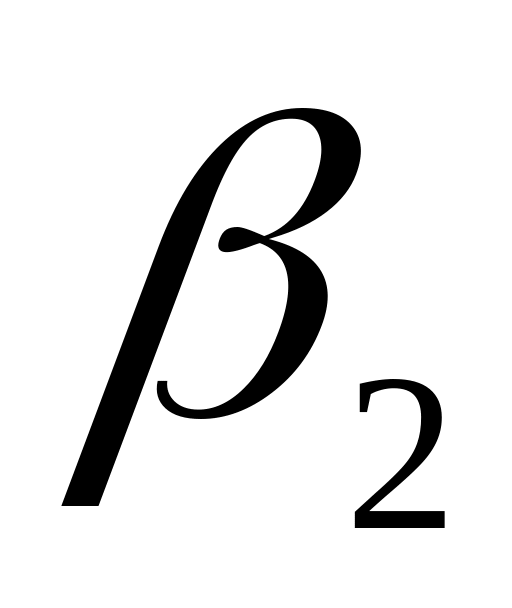

- коэффициент, учитывающий количество секций (труб регистров

- коэффициент, учитывающий способ подвода теплоносителя;

- коэффициент, учитывающий способ установки нагревательного элеменита;

9. Определяется необходимое количество отопительных приборов

где n – число труб в отопительном приборе;

f – наружная площадь одной секции (трубы регистра).

Расчет теплоснабжения мойки.

_{1. Определяется коэффициент теплопередачи}

2. Вычисляется стандартный температурный напор

3. Определяются потери теплоты через отдельные наружные элементы

_{Используя таблицу тепловые потери окон различной конструкции, определяем потери через оконные проемы}

4. Учитывая добавочные теплопотери β для каждого элемента помещения согласно рекомендациям СНиП 2.04.05-91, вычисляются общие потери тепла через ограждения:

5. Находим суммарные теплопотери

Исходя из вышесказанного принимаем

6. Определяются теплопоступления для каждого помещения

7. Определяется потребное количество теплоты

8. Вычисляется расчетная площадь отопительных приборов

9. Определяется необходимое количество отопительных приборов

Расчет теплоснабжения шиномонтажа.

_{1. Определяется коэффициент теплопередачи}

2. Вычисляется стандартный температурный напор

3. Определяются потери теплоты через отдельные наружные элементы

_{Используя таблицу тепловые потери окон различной конструкции, определяем потери через оконные проемы}

4. Учитывая добавочные теплопотери β для каждого элемента помещения согласно рекомендациям СНиП 2.04.05-91, вычисляются общие потери тепла через ограждения:

5. Находим суммарные теплопотери

Исходя из вышесказанного принимаем

6. Определяются теплопоступления для каждого помещения

7. Определяется потребное количество теплоты

8. Вычисляется расчетная площадь отопительных приборов

9. Определяется необходимое количество отопительных приборов

Расчет теплоснабжения офиса

_{1. Определяется коэффициент теплопередачи}

2. Вычисляется стандартный температурный напор

3. Определяются потери теплоты через отдельные наружные элементы

_{Используя таблицу тепловые потери окон различной конструкции, определяем потери через оконные проемы}

4. Учитывая добавочные теплопотери β для каждого элемента помещения согласно рекомендациям СНиП 2.04.05-91, вычисляются общие потери тепла через ограждения:

5. Находим суммарные теплопотери

Исходя из вышесказанного принимаем

6. Определяются теплопоступления для каждого помещения

7. Определяется потребное количество теплоты

8. Вычисляется расчетная площадь отопительных приборов

9. Определяется необходимое количество отопительных приборов
