2. Технологический и экономический расчёт предприятия автосервиса, планировка помещений
2.1 Технологический расчёт сто
1.1.Количество условно обслуживаемых СТО автомобилей:
1.2.Годовой объем работ по ТО и ТР

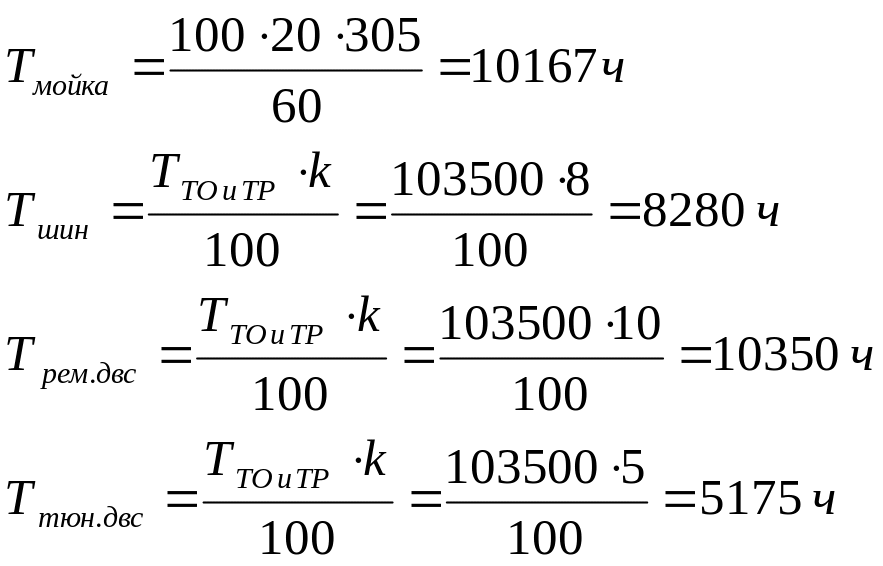

1.3.Годовой объем работ по различным постам
1.4. Необходимое количество рабочих постов
Где
Т – объем по определенному виду работ;
-
коэффициент неравномерности поступления
автомобилей на СТО (
);
Тсм
– продолжительность смены; С – количество
смен; PП
– среднее количество рабочих, одновременно
работающих на посту (РП=1);

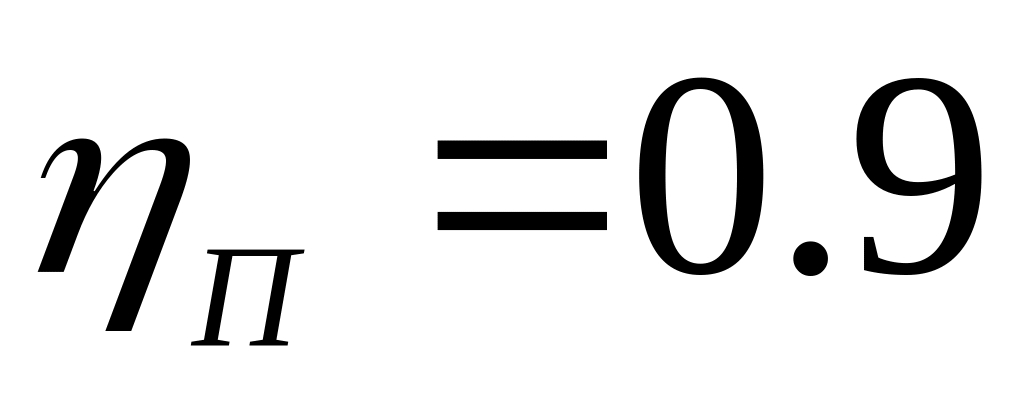

П
– коэффициент использования рабочего
времени поста (
);
Драб.г
– число рабочих дней в году.
1.5. Расчет численности рабочих

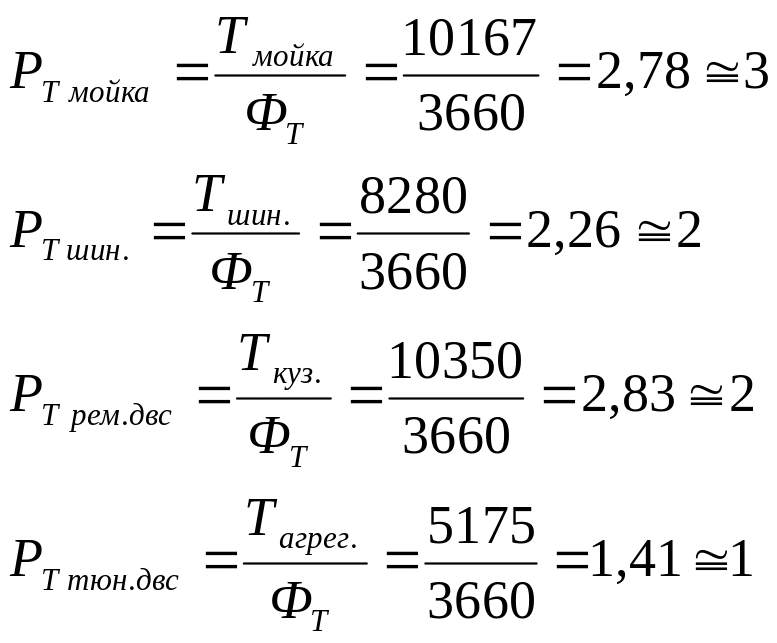

Технологически необходимое количество рабочих (явочное) число производственных рабочих выполняемых на постах и участках:
где
- годовой объем работ на посту или
участке, чел.- ч;

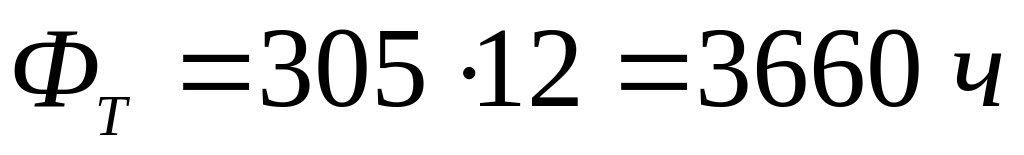

ФТ – годовой фонд времени рабочего места, ч.
Штатное количество производственных рабочих
где
- годовой фонд времени штатного рабочего,
ч.
Годовой фонд времени штатного рабочего меньше фонда времени технологически необходимого рабочего за счет предоставления отпусков и невыходов по уважительной причине.
Штатное количество рабочих
Результаты расчета общей численности производственных рабочих СТО
Таблица 1
Посты |
Годовой объем работ, чел.-ч |
РТ |
Рш |
||||
расчетн. |
принят. |
расчетн. |
принят. |
||||
мойка |
10167 |
2,78 |
3 |
3,21 |
3 |
||
шиномонтажный |
8280 |
2,26 |
2 |
2,61 |
3 |
||
Ремонт ДВС |
10350 |
2,83 |
3 |
3,27 |
3 |
||
Тюнинг ДВС |
5175 |
1,41 |
1 |
1,63 |
2 |
||
Итого: |
9 |
|
11 |
||||
Кроме производственного персонала также необходимы другие специалисты, которые будут контролировать и взаимодействовать со структурами других ведомств
Общее количество персонала СТО
Таблица 2
Должность |
Количество человек |
Директор |
1 |
Бухгалтер-кассир |
1 |
Мастер-приемщик |
1 |
Главный инженер |
1 |
Производ.рабочие |
9 |
Итого: |
13 |
1.6. Определение площадей помещения

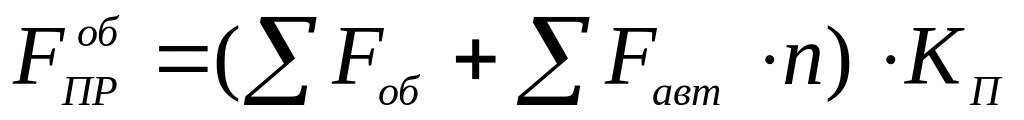

Площади производственных участков рассчитываются по площади помещения, занимаемой оборудованием в плане, и коээфициенту плотности расстановки, т.е.:
-
суммарная площадь оборудования;
-
суммарная площадь по габаритным размерам
площади проекции автомобиля;
n – количество машин;
-

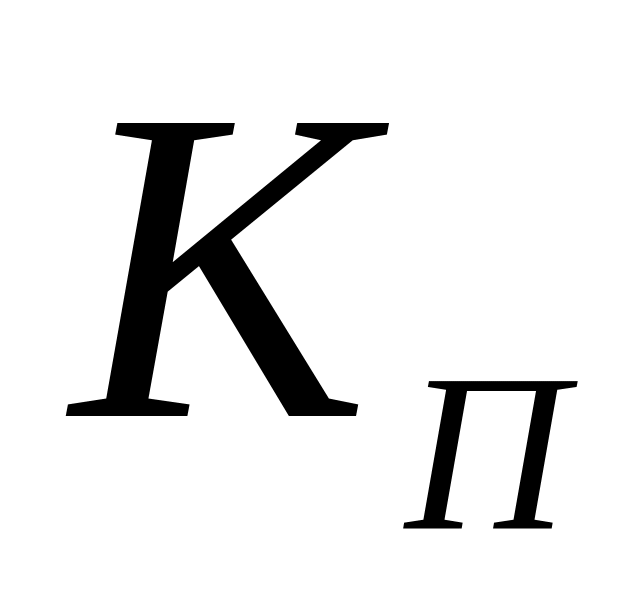

коэффициент плотности оборудования
(табл.3);
Таблица 3
Рассчитанная величина площади уточняется по фактической расстановке оборудования в плане с учетом рекомендуемых расстояний.
Для определения площади участков необходимо подобрать соответствующее оборудование и привести в таблицу.
Fавт =10 м2 – площадь автомобиля.
Таблица 4. Перечень основного производственного оборудования.
Оборудование |
B,м |
L,м |
S,м2 |
Цена |
Кол-во |
Напр., В |
Мощн., кВт |
Сум. Мощн |
Мойка |
|
|
|
|
|
|
|
|
Система очистки воды Техника уборки АРОС0,8 |
0,6 |
0,7 |
0,42 |
60000 |
2 |
220 |
2 |
4 |
Aqua Spider D-180 стационарная мойка высокого давления |
0,39 |
0,24 |
0,09 |
49 000 |
2 |
400 |
5,5 |
11 |
Shop-Vac Pro 20-I Deluxe для сбора сухой и жидкой грязи |
0,41 |
0,41 |
0,17 |
9000 |
2 |
230 |
1,6 |
3,2 |
|
|
|
1,36 |
236000 |
|
|
|
18,2 |
Шиномонтаж |
|
|
|
|
|
|
|
|
SL22 Шиномонтажный станок/стенд |
1,07 |
0,76 |
0,8132 |
144000 |
1 |
380 |
0,55 |
0,55 |
Atis WB986 Балансировочный станок |
0,7 |
0,9 |
0,63 |
69000 |
1 |
220 |
0,2 |
0,2 |
Ванна для проверки колес |
0,434 |
0,817 |
0,355 |
5000 |
1 |
- |
- |
|
Гидравлический подкатной домкрат MATRIX MASTER 51028 |
0,04 |
0,5 |
0,02 |
4000 |
2 |
- |
- |
|
Вулканизатор AE&T DB-88 напольный |
0,57 |
0,29 |
0,1653 |
36000 |
1 |
220 |
0,8 |
0,8 |
Верстак |
0,87 |
1,6 |
1,392 |
20000 |
1 |
- |
- |
|
|
|
|
3,4 |
282000 |
|
|
|
1,55 |
Ремонт ДВС |
|
|
|
|
|
|
|
|
Станок для расточки цилиндров Т8018С |
0,6 |
0,35 |
0,21 |
680000 |
1 |
380 |
0,5 |
0,5 |
Стенд разборки сборки ДВС P-500E |
1,2 |
0,8 |
0,96 |
50000 |
2 |
- |
|
|
Верстак слесарный PROFFI 218 Д5 Э |
1,8 |
0,5 |
0,9 |
18500 |
2 |
- |
- |
|
Подъемник автомобильный AE&T Т4 4-хстоечный 4 т (380 В) |
3,42 |
5 |
17,1 |
85000 |
2 |
380 |
2,2 |
4,4 |
Тележка инструментальная Licota |
0,7 |
1 |
0,7 |
150000 |
2 |
|
|
|
|
|
|
38,83 |
1287000 |
|
|
|
4,9 |
Тюнинг ДВС |
|
|
|
|
|
|
|
|
Подъемник автомобильный AE&T Т4 4-хстоечный 4 т (380 В) |
3,42 |
5 |
17,1 |
85000 |
2 |
380 |
2,2 |
4,4 |
Верстак слесарный PROFFI 218 Д5 Э |
1,8 |
0,5 |
0,9 |
18500 |
2 |
- |
- |
|
Стенд замера мощности V-Tech VT-4 4x4 с ПК |
5,5 |
3,8 |
20,9 |
1500000 |
1 |
380 |
2 |
1,5 |
|
|
|
56,9 |
1707000 |
|
|
|
5,9 |
|
|
|
Общая |
3512000 |
|
|
|
31 |

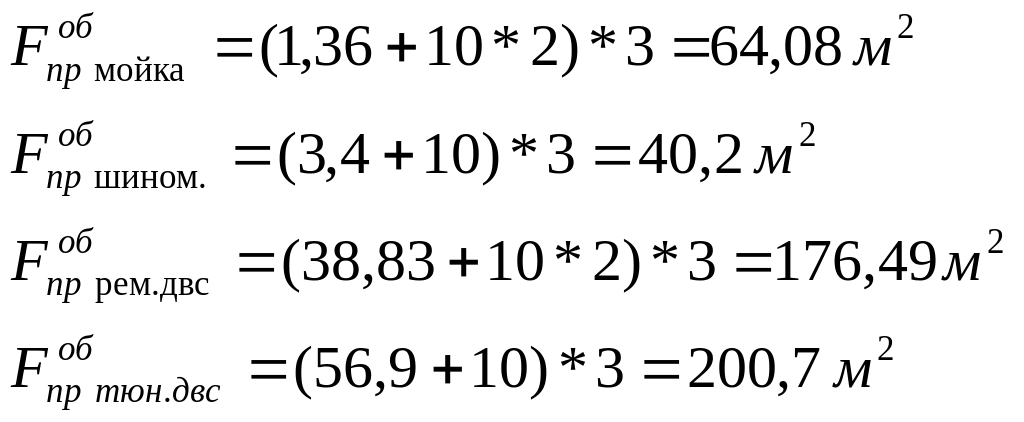

Суммарная площадь производственных помещений
Площади административно-бытовых помещений
Суммарная площадь административно бытовых, клиентских и складских помещений
Найдем общую площадь здания, учитывая внутренние проезды и проходы:
-
коэффициент, учитывающий внутренние
проезды и проходы СТО.
Округлим площадь, ориентируясь на стеку колон:
В нашем случае ближайшая подходящая сетка – 30 х 18 м = 540 м2
Приведем к этой площади все помещения:
