14. Система продувки и расхолаживания рбмк-1000. Назначение, состав, принцип работы.

Назначение:

а) охлаждение перед очисткой, очистка, последующий подогрев => номинальный режим блока.

б) отвод тепла со скоростью 10ºС/час (30ºС/час - аварийный режим ) => режим расхолаживания блока.

в) поддержание скорости разогрева от ГЦН 10ºС/час => пусковой режим блока.

Состав:

- насосная установка с двумя насосами НР-1,2 тип ЦНР – 500 – 115

- теплообменная установка:

1) шестисекционный регенератор ПР – РГ1

2) доохладитель продувки ПР – Д1

3) двухсекционный малый доохладитель продувки ПР – Д2

- соединительные трубопроводы и арматура

- средства контроля и управления

Элементы СПиР:

1 – смеситель (4шт. на блоке )

2 – барабан-сепаратор, D = 1438 т/час, P = 69 кгс/см²

3 – насос расхолаживания, тип 2НР – 1.2: Q = 800 м³/час; H = 10 кгс/см²

4 – регенератор шестисекционный, P_P = 92 кгс/см², t_p = 269/284ºC ( 2шт. )

5 – двухсекционный малый доохладитель продувки ПР – Д2 ( 2шт. )

Линии связи СПиР:

[1] - от напорного коллектора ГЦН ( насосная №2 )

[2] - на спец. хим. водоотчиску ( СХВО )

[3] - от СХВО

[4] - в бак опорожнения основного контура

[5] - от питательных электронасосов ( ПЭН )

[6] - в САОР

[7] - сброс и возврат контура МПЦ при пуске

Режимы работы СПиР:

1. Режим продувки ( ядерный разогрев КМПЦ, номинальный режим, номинальная остановка )

Расход из каждого НК 100 т/час, имеются байпасы регенератора по прямому и обратному потоку, а также байпас СВО – 1

2. Режим расхолаживания (разогрев от ГЦН, расхолаживание при остановке, расхолаживание на остановленном блоке)

Сначала контур охлаждается за счет сброса пара из БС через БРУ-К, БРУ-Д или БРУ-ТК. Режим работы на остановленном блоке.

При t_КМПЦ = 80ºС (подготовка блока к пуску)

часть воды забирается на СВО-1 до 200т/ч

При t_КМПЦ = 180 – 200ºС включается НР и переходы на ПР-Д1.

пром. контур – в форсированном режиме

Скорость снижения температуры воды в КМПЦ регулируется увеличением расхода продувочной воды от 100 до 500 м³/час на каждую половину реактора при помощи регулирующих задвижек на возврате продувочной воды.

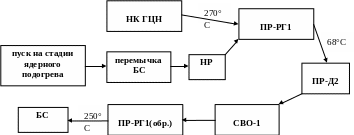

При пуске ( разогреве КМПЦ от ГЦН ) разогрев начинают с уменьшения расхода воды через СПиР ( отключают второй НР и подключают ПР – РГ1 ) t_КМПЦ увеличивают до 150-170ºС.

G = 180 – 200 т/час (при 3 ГЦН на сторону)

G = 120 – 140 т/час (при 2 ГЦН)

Связь сПиР с кмпц рбмк-1000

15. Система аварийного охлаждения реактора рбмк-1000. Назначение, состав, принцип работы Система аварийного охлаждения реактора рбмк-1000 I поколения (саор I).

Назначение:

САОР предназначена для подачи охлаждающей воды в ТК при разгерметизации трубопроводов КМПЦ, с течью, некомпенсируемой штатной системой подпитки питательной водой.

Состав:

– 6 воздушных баллонов, V = 6,8 м³ (каждый)

– 6 гидробаллонов, V = 6,8 м³ (каждый) ΣV воды = 36 м³ Р_раб = 90 ата

Оборудование КуАЭС:

1 - РУ

2 - баллон воздушный (6 шт.)

3 - баллон гидравлический (6 шт.)

4 - дренаж

Линии связи КуАЭС:

[1] - подвод сжатого воздуха, Р = 200 ата

[2] - от насоса гидроуплотнений ГЦН (НГУ)

[3] - из бака системы НГУ

[4] - от ПЭН и от АПЭН

[5] - к РГК насосной №1

[6] - к РГК насосной №2

[7] - в бак оргпротсчск (БОП)

Оборудование САЭС:

1 - насос охлаждения неаварийной половины реактора(НОНП), тип ПЭ-270-75(Зшт.)

Q = 250 м³/час, Н = 830 м.вод.ст.

2 - насос охлаждения аварийной половины реактора (НОАП), тип ПЭ-270-75 (6 шт.)

3 - ТОАП - теплообменник САОР, F = 843 м² (З шт.)

Линии связи САЭС:

[1] - из ББ

[2] - от БЧК

[3] - от гидробаллонов (для двух каналов по 6 шт.)

/* от ПЭН (АПЭН) - для одного канала

[4] - к РГК «правой» половины

[5] - от напорного коллектора ГЦН

[6] - тех. вода

[7] - к РГК «левой» половины

Гидробаллоны 2 по 6 шт. = 12 шт. V = 12,9 м³ Σ V = 25,3 м³ (одного баллона) Р_раб = 100ата. Время срабатывания воды из гидробаллонов 90 - 160 секунд.

Режимы работы САОР:

Нормальный режим - режим «ожидания» разгерметизации КМПЦ.

Сигнализация системы (одновременно срабатывает АЗ -5):

- при наличии сигналов о повышении давления в помещениях контура (в любой из групп помещений) Р > 0,02 МПа(избыточное)

- снижения уровней в БС аварийной стороны Н < -800мм

При этом открываются быстро действующие клапаны а(b), с(d) и f (3 шт. на сторону) и задвижка k на узле питания САОР. Вода подаётся под давлением 90 ата поступает на охлаждение ТК.

После «разрядки» гидробаллонов до уровня 800мм от дна(~7-8мин) закрываются клапаны m и n и охлаждающая вода подаётся из напорного коллектора ПЭН и АПЭН через узел питания САОР.

Действия СИУР, СИУБ при аварии:

1) при несрабатывании САОР включить систему кнопкой 'САОР' на БЩУ - 0

2) определить аварийную сторону (по н_бс ↓ и Р_пом ↓ - через «Скалу»)

3) включить два АПЭН

4) включить два ПЭН

5) отсечь байпасную очистку от КМПЦ

6) поддерживать уровень в деаэраторе подпиткой из БЧК

7) дальнейшее расхолаживание (после первого часа) по схеме:

•аварийная сторона охлаждается от САОР

•неаварийная сторона охлаждается от НР - 1,2.

Расход воды в первую минуту работы САОР до 1250 м³/час (на сторону) при переходе на АПЭН > 500 м³/час (в течении первого часа)
