Перевірка загальної стійкості балки.

де відстань між осями поличок;

коефіцієнт, що враховує погіршення загальної стійкості балки через пластичне деформування поличок;

Умова задовольняється,загальна стійкість забезпечена.

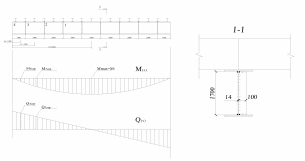

Рис. До розрахунку місцевої стійкості стінки головної балки.

Перевірка місцевої стійкості стінки.

Умовна гнучкість становить: ,отже необхідні ребра жорсткості. Максимальна відстань між ребрами при -

Конструктивно крок ребер приймаємо кратним крокові балок настилу. Розташування ребер жорсткості показане на рисунку.

У середній частині балки, яку розрахували, приймаючи до уваги пластичні деформації, ребра жорсткості ставимо під кожною балкою настилу, а у при опорних зонах через 1,0 м. Ребра жорсткості односторонні шириною . Товщина ребра приймаємо

Оскільки і потрібна перевірка місцевої стійкості стінки.

Відсік 1: Перевірку стійкості у відсіку №1 виконуємо з врахуванням пластичних деформацій. Для цього відсіку:

;

Прийнятий переріз поясів достатній для забезпечення місцевої стійкості стінки посередині прольоту балки.

Перевіряю місцеву стійкість прийнятої полички:

Стиснена поличка стійка.

Відсік 3: Перевірку стійкості у відсіку №3 виконуємо з врахуванням пластичних деформацій. В цьому відсіку стінка також працює у пружній стадії і стійкість перевіряється за формулою

Розрахункові зусилля приймаємо в перерізі з абсцисою х=2,5м.

Cередні дотичні напруження

Визначення критичних напружень:

Співвідношення напрежень становить

,

де 0,373 - граничне значення згідно з табл.5.3 норм[1] при і коефіцієнтові защемлення стінки в поясах балки: .

Критичні нормальні і місцеві напруження визначаємо за формулами:

де ; при - коефіцієнти за табл. 1.5.5, 1.5.6 норм. [2].

=

Критичні дотичні напруження:

Перевірку виконаємо за формулою:

Стійкість стінки забезпечена.

Стійкість стінки у відсіку №2 можна не перевіряти, тому що цей відсік знаходиться у зоні більшого перерізу і напруження тут менші, ніж у відсіку №3.

Стійкість стінки відсіку №4 також можна не перевіряти, оскільки нормальні напруження значно менші, ніж у відсіку №3, а критичні напруження більші завдяки тому, що довжина відсіку №4 менша від довжини відсіку №3.

Перевірка поперечних ребер жорсткості балки.

Ширина стінки становить:

Обчислюємо положення центра ваги розрахункового перерізу відносно грані стінки, протилежної ребру:

Де - статичний момент перерізу відносно зовнішньої грані стінки;

-площа перерізу.

Обчислюємо геометричні характеристики перерізу відносно центральної осі, паралельної стінці:

Ексцентриситет прикладання сили дорівнює відстані від серединної площини стінки до центра ваги перерізу:

Відносний ексцентриситет становить:

Обчислюємо зведений відносний ексцентриситет:

Де коефіцієнт впливу форми перерізу, визначений за відношенням площі полички до площі стінки - відносним ексцентриситетом та умовною гнучкістю стержня:

Виконуємо перевірку стійкості:

= - коефіцієнт, прийнятий за умовною гнучкістю та приведеним відносним ексцентрисететом.

Стійкість ребра жорсткості забезпечена.

Розрахунок поличкових швів головної балки.

Розраховуємо найбільш напружену ділянку шва біля опори. Розрахункові зусилля, що діють на одиницю довжини шва, викликаються поперечною силою:

Рис. До розрахунку поясних швів.

та місцевим навантаженням:

де поперечна сила у перетині з абсцисою ;

Приймаємо автоматичне зварювання з використанням зварювального дроту

Св-08А, ГОСТ 2240-70 діаметром 3 мм і флюсу АН-348-А, ГОСТ 9087-81. Розрахункові опори металу кутових швів

коефіцієнти (положення швів човником).

Найменший катет шва з умови міцності наплавленого металу становить:

Приймаємо конструктивно

Перевірка міцності шва за металом межі сплавлення:

Таким чином, при катетові шва міцність поличкових швів забезпечена.
