4. Визначення режиму роботи нс- 11

Вибір режиму роботи насосної станції другого підйому(НС-II) визначається графіком водоспоживання (мал. 2.2.1). У ті години, коли подання НС-II більше водоспоживання селища, надлишок води поступає у бак водонапірної вежі (ВВ), а в години, коли подання НС-II менше водоспоживання селища, нестача води поступає з бака ВБ.

Для забезпечення мінімальної місткості бака графік подання води насосами прагнуть максимально наблизити до графіку водоспоживання. Проте часте включення насосів ускладнює експлуатацію насосної станції і негативно позначається на електроапаратурі управління насосними агрегатами.

Установка великої групи насосів з малим поданням призводить до збільшення площі НС-ІІ, а ККД насосів з малим поданням нижче, ніж ККД насосів з більшим поданням. При будь-якому режимі роботи НС-ІІ подання насосів повинне забезпечити 100 % споживання води селищем.

Приймаємо двоступінчатий графік роботи НС-ІІ з поданням кожним насосом 2,75% в годину від добового водоспоживання. Тоді один насос за добу подасть

2,75-24 = 66 % добової витрати води. Другий насос повинен подати 100-66 = 34 % добових витрати води і його потрібно включати на 34/2,75 = 12,5 год.

Відповідно до графіку водоспоживання (мал.2.2.1.) пропонується другий насос включати в 7 год. І вимикати в 19,30 год. Цей режим роботи НС-ІІ нанесений на мал.4.1, пунктирною лінією 2.

Мал. 4.1. - Режим роботи НС-ІІ і графік водоспоживання :

1 - графік водоспоживання; 2, 3 - двоступінчатий режим роботи НС-ІІ з поданням кожним насосом відповідно до 2,75 % і 3 % в годину від добового водоспоживання

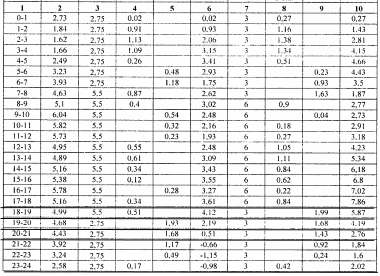

Для визначення регулюючої місткості бака водонапірної вежі складемо таблицю 4.1.

Г одини доби	Добове водоспоживання в %	Перший варіант					Другий варіант
		Подача насосів	Надходження в бак	Витрата баку	Залишок в баку	Подача насосів		Надходження в бак	Витрата баку	Залишок в баку

Водоспоживання та режим роботи насосі

Для варіанту, представленого графіком 2 на мал. 4.1(подання 2,75% від добового водоспоживання), регулююча місткість бака дорівнюватиме

4,12-1,15= 2,97% від добової витрати води.

Розглянемо другий приклад: двоступінчатий графік роботи НС-ІІ з поданням кожним насосом 3 % в годину від добового водоспоживання. Тоді один насос за добу подасть 3-24=72% добової витрати води. Другий насос повинен подати 100-72 = 28 % добової витрати води і його потрібно включати на 28/3= 10 год.

Відповідно до графіку водоспоживання(рис.2.2.1.) другий насос включатиметься в 8 год. І вимикатися в 18 год. Цей режим роботи НС-ІІ нанесений на мал.4.1. пунктирною лінією 3.

Для цього варіанту роботи НС-ІІ регулююча місткість бака дорівнюватиме 7,86-0,27=7,59 % від добової витрати води. Що приведе до збільшення місткості бака водонапірної вежі (ВВ), тому вибираємо перший варіант роботи НС-ІІ.
