Задание 3

Объяснить условия образования элювиальных отложений. Составить инженерно- географическую характеристику грунтов, наиболее часто встречающихся среди этих отложений.

Элювием, или элювиальными отложениями, называют продукты выветривания коренной горной породы, оставшиеся на месте ее первоначального залегания. Рыхлые продукты, возникшие в результате разрушения монолитной горной породы, называются также корой выветривания.

При значительной пористости и грубозернистом составе элювий, так же как и подстилающая его коренная порода, может отличаться значительной водопроницаемостью. Поэтому элювиальные образования и вообще породы в зоне выветривания в большинстве случаев не считаются надежным основанием для ответственных сооружений, и строители стремятся предварительно снять толщу элювия и выветрелых пород, что при значительной мощности элювия трудно осуществимо, а поэтому при инженерно-геологическом обследовании площадок необходимо установить мощности элювия в их пределах, степень выветрелости пород и глубину залегания коренной породы, вполне здоровой, способной воспринять нагрузку от проектируемого сооружения и не опасной с точки зрения фильтрации для напорных гидротехнических сооружений.

Задание 4

Охарактеризуйте следующую форму дислокаций горных пород. Необходимо дать характеристику дислокации, привести схематический рисунок и оценить ее влияние на условия строительства различных сооружений.

Надвиг - разрывы взбросового строения, возникающие одновременно со складчатостью или накладывающиеся на складчатые структуры. Они характеризуются хрупким отрывом или вязким разрушением горных пород без заметных предварительных пластических деформаций, либо сопровождаются очень незначительными пластическими деформациям.

У надвига есть плоскость надвига (поверхность сместителя) надвиговый или висячий бок или крыло и поднадвиговый или лежачий бок или крыло (рис.6). Активным элементом надвига может быть и поднадвиговый бок, при относительной неподвижности висячего бока, и в таком случае разрыв будет называться поддвигом. Амплитуды смещений у надвига могут быть значительно больше, чем у взбросов, но в большинстве случаев они не превышают первые сотни метров.

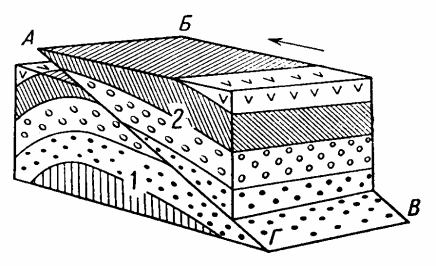

Рис. 6 Надвиг.

АБВГ – плоскость надвига; АБ – линия простирания плоскости надвига; АГ – линия падения плоскости надвига; 1 – лежачее крыло надвига; 2 – висячее крыло надвига.

По наклону поверхности разрыва выделяются четыре вида надвигов: крутые (с углом наклона сместителя более 45º), пологие (с углом наклона поверхности разрыва менее 45º), горизонтальные (с приблизительно горизонтальным расположением сместителя) и ныряющие, когда поверхность разрыва на отдельных участках наклонена в сторону видимого перемещения пород (рис. 7)

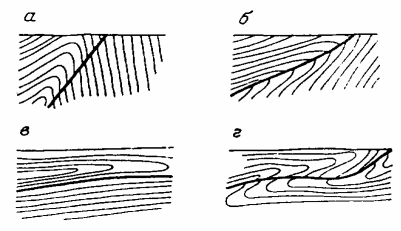

Рис. 7 Различные виды надвигов.

а – крутой; б – пологий;в – горизонтальный; г – ныряющий.

В некоторых случаях применяется генетическая классификация надвигов, например (рис. 8). Образование надвигов связывается со скалыванием по одному из направлений максимальных касательных напряжений (Тmax), развивающемся при пластических деформациях слоистых толщ, и в большинстве случаев надвиги ориентированы полого. Главные нормальные напряжения при образовании надвигов ориентированы так же, как и при формировании складок: сжимающее напряжение действует горизонтально, промежуточное перпендикулярно к плоскости. Надвиги преимущественно развиты в сильно сжатых наклонных или опрокинутых складках. Реже они осложняют строение плавных и пологих складок. В относительно однородных сминаемых в складки породах надвиги возникают в основном в замках и ориентированы параллельно осевым поверхностям. В неоднородных толщах пород они могут образовываться в крыльях складок по границам пластичных пород. В складчатых комплексах с запрокинутыми складками серии надвигов могут придавать структуре чешуйчатое строение – чешуйчатые надвиги. Надвиги широко развиты во всех складчатых областях мира.

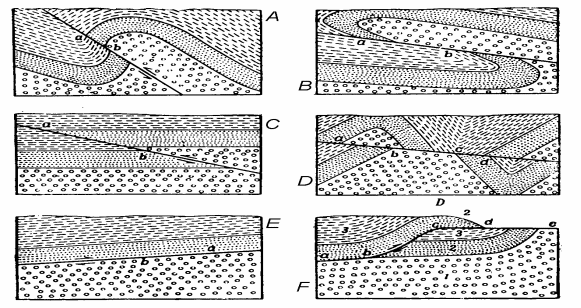

Рис. 8 Генетические разновидности надвигов в разрезах.

А – надвиг разлома; В – надвиг растяжения; С – надвиг скалывания в горизонтально залегающих пластах; D – наложенный надвиг скалывания; E – пластовый надвиг; F – эрозионный надвиг.
