3. Конструктивная часть
3.1. Общие требования
В этом разделе дипломного проекта студент должен представить проектно-графический материал, который подтверждает его умение, квалификацию инженера конструктора.
В процессе изучения объекта, по которому выбрана тема дипломного проектирования, студент должен провести анализ деятельности предприятия или его подразделения, выработать рекомендации по улучшению хозяйственной деятельности. Для инженерных специальностей дипломант обязан предложить конструктивное решение, направленное на повышение производительности труда, совершенствование технологических операций, снижение себестоимости, безопасности, охраны труда, экологии. Тема конструкторской разработки должна быть органично связана с темой дипломного проекта.
Конструктивная часть минимально может быть представлена двумя листами формата А1 графической части и разделом в пояснительной записке. В графической части выполняется сборочный чертеж предлагаемой конструкции в соответствии с требованиями ЕСКД и полная или частичная деталировка составляющих единиц. Возможен вариант, когда наряду с деталировкой может быть разработан чертеж сборочной единицы, входящей в основную сборку.
3.2. Требования к оформлению сборочного чертежа
Сборочный чертеж предлагаемого устройства выполняется, как правило, в двух проекциях с дополнительными выносными сечениями при необходимости пояснения взаимодействия деталей. Исключение составляет только сборочная единица, состоящая из деталей вращения с единой осью.
При
сложной конструкции предлагаемого
устройства сборочный чертеж выполняется
на двух и более листах. В этих случаях
в разделах углового штампа указывают
номер листа и количество листов, на
которых выполнен полностью только
данный сборочный чертеж. Выносные
сечения или вынесенные отдельные
фрагменты конструкции могут изображаться
в отличном от основного изображения
масштабе. В таком случае дробью указывается
в числителе обозначение сечения, а в
знаменателе масштаб изображения,

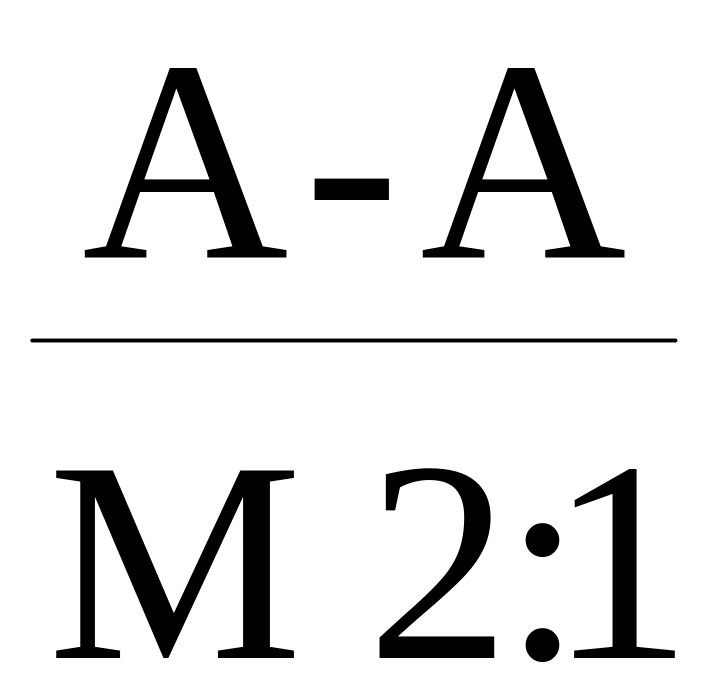

например:
или
.
На выносных сечениях, как правило,
указывают нужные размеры элементов, а
также обозначают позициями детали этих
сечений. В случае, когда предлагаемая
конструкция будет использована для
разборки или сборки конкретного узла
на чертеже наносят тонкими линиями его
очертания. Штриховка, включение номерами
позиций в спецификацию составных частей
и самого воображаемого узла не допускается.
Размеры на сборочном чертеже
Простановка размеров на сборочном чертеже общего вида выполняется в соответствии с требованиями ЕСКД. На сборочном чертеже должны быть указаны размеры:
габаритные: - длина, ширина и высота изображенной конструкции;
установочные: - размеры, по которым устанавливается сама конструкция или составные элементы конструкции; (для электродвигателя – диаметр отверстий в лапах под болты крепления двигателя, координаты этих отверстий относительно оси вращения и выходного конца вала.)
присоединительные: - размеры присоединительных элементов конструкции с другими узлами, машинами, агрегатами; (для электродвигателя - высота оси выходного вала от основания, диаметр и длина посадочного участка выходного конца вала)
посадочные: - размеры и характер сопряжений (натяг-зазор), которые обязательно необходимо отразить при выполнении чертежей деталей сопряжения.
