Характеристики и параметры пентода.
Пентод многоэлектродный вакуумный прибор, ток любого из пяти электродов находится в определенной функциональной
46
зависимости от потенциалов всех остальных электродов. Эта функциональная зависимость и является характеристикой прибора, которая может быть выражена в виде аналитического выражения (формулы), в виде таблиц или графика. На практике чаще всего используют графическое отображение функциональных зависимостей токов и напряжений прибора. Подобно триоду зависимость анодного тока пентода от напряжения анода и сеток описывается уравнение степени 3/2, только от выражения выглядит более громоздким чем у триода. Подробно с этим можно познакомиться в литературе 1, 2, 3.
Как уже отмечалось, пентод сложный прибор, и характеризуется значительно большим количеством зависимостей чем триод. Достаточно сказать, что ток анода зависит от: напряжения первой сетки, напряжения второй сетки, напряжения третьей сетки и, наконец, от напряжения на самом аноде, т.е. Ia=j(Uc1, Uc2, Uc3Ua). Тоже самое можно сказать о токе катода, токе второй сетки и т.д. В предлагаемой лабораторной работе мы рассмотрим наиболее употребительные зависимости (характеристики) пентода.
На рис. 1 изображены статические анодно-сеточные характеристики пентода с короткой характеристикой типа 6Ж2П.
Рис.1
47
На первый взгляд анодно-сеточные характеристики похожи на аналогичные характеристики триода, но есть и различие. В различии характеристик предлагаем разобраться самостоятельно.

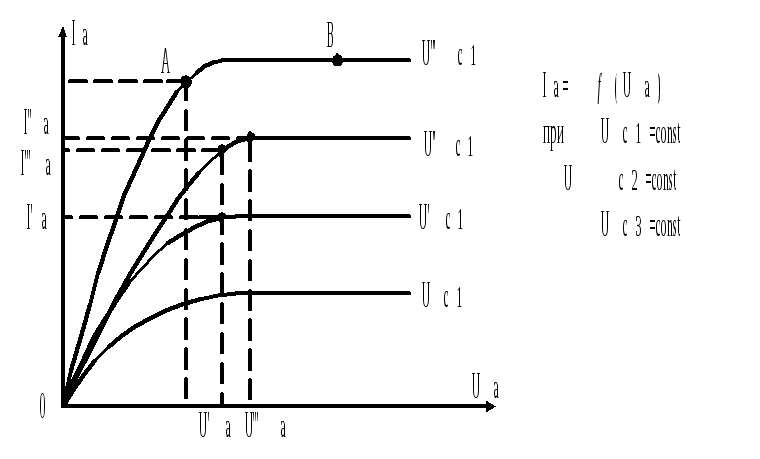

На рис.2 приведено семейство анодно-анодных характеристик т.е. зависимостей Ia=f(Ua) при постоянных напряжениях на первой, второй и третьей сетках.
Рис. 2
Как
видно анодно-сеточная характеристика
пентода сильно отличается от анодной
характеристике триода. Рассмотрим ее
подробнее, а в качестве примера возьмем
кривую снятую при напряжении первой
(управляющей) сетки равным
.
Напомним еще раз, что ко второй сетке
постоянно приложено довольно высокое
напряжение Uc2=const.
Даже при нулевом потенциале анода (точка
"0") большое количество электронов
из разогретого катода устремляется в
направлении анода под действием
положительного потенциала второй сетки,
но так как сетка не является сплошным
электродом, то большая часть электронов
пролетает сетку и попадает в область
тормозящего поля анода и третьей
(защитной) сетки. Потеряв энергию в
тормозящем поле электроны "разворачиваются"
и устремляются на вторую сетку как
единственный положительный электрод
в приборе. В результате такого процесса
над второй сеткой образуется некоторое
динамическое облако свободных электронов
(виртуальный катод). Все эти электроны
в конечном счете оседают на второй
(экранной)
48
сетке и создают ток Ic2, который может быть довольно значительным.
Как только потенциал анода будет увеличен - электроны из облака над второй сеткой, вместо возврата на сетку, как это было при нулевом потенциале анода, устремляется к аноду и ток анода резко возрастает до значения соответствующего точке А (см. рис.2). Увеличение анодного тока будет продолжаться до тех пор пока электронное облако не рассосется. Режим работы пентода соответствующий участку ОА носит название режима возврата в отличие от участка АВ, носящем название режима прямого перехвата. У пентода рабочим участком характеристики является участок АВ т.е. наиболее пологий (у триода рабочим является крутой). Подробнее о режиме возврата и прямого перехвата можно прочитать в литературе.
