1. Понятия пластового и горного давлений. Вертикальное и боковое горное давление. Определение приведенного пластового давления в газовой залежи и его расчет по замерам пластового давления в скважинах. Определение средневзвешенного пластового давления в газовой залежи.
Горное давление (геостатическое) рг - давление, обусловленное весом толщи вышележащих пород.
При бурении скважин на суше.
рг=ρпgH, (1.18)
где ρп - объемная плотность вышележащих горных пород,
рп=
[(1-Пi)ρmi+Пiρж]hi/H (1.19)
где Пi - пористость слоя горной породы, доля единицы; ρтi- плотность твердой фазы данной горной породы, кг/м3; hi- толщина слоя той же породы; ρж - плотность жидкости в порах породы, кг/м3; H= глубина рассматриваемой точки горной породы от дневной поверхности.
С увеличение Н растет рг, а вместе с ним возрастает и напряжение в породе. Для большинства пород при этом увеличиваются пределы текучести, прочности и пластичности.
Пластовое давление рпл (МПа)* - давление жидкости в проницаемой породе, т.е рпор в том частном случае, когда поры сообщаются друг с другом. В нормальных условиях на глубине Н давление флюидов приблизительно равно гидростатическому давлению столба воды ρв (в МПа) плотностью ρв=1000кг/м3 от кровли пласта до поверхности
ρпл≈ρв=ρвgH (1.24)
Формулой (1.24) можно пользоваться при разведочном бурении на малоизученных площадях, когда нет возможности установить действительную величину рпл по динамическому уровню жидкости в скважине, поскольку последние еще не пробурены. При вскрытии водоносных горизонтов
ρпл=Нстgρж(1.25)
где Нст - величина столба жидкости, который устанавливается в покоящейся скважине.
Для характеристики геологических условий бурения широко используются относительные давления (индексы давления): геостатическое, боковое и пластовое (поровое). Они характеризуют отношение перечисленных давлений на глубине Н к давлению столба пресной воды.
(1.26)
ρ'пл=ka и ρ'пор=ka (пор) (1.27)
называют также коэффициентами аномальности пластового и порового давления соответственно.
В нормальных условиях ka≈1. Если ka (kпор)>1,2, то имеется АВПД (или АВПоД). При увеличении Н вероятность встречи с АВПД возрастает. Значения ka<0,8 характеризуют АНПД.
Приведенное пластовое давление
— это давление, замеренное в скважине и пересчитанное на условно принятую горизонтальную плоскость. Обычно это плоскость, соответствующая значению средней абсолютной отметки начального ВНК или ГВК. В некоторых случаях могут быть использованы и другие горизонтальные плоскости, например, при большой высоте залежи — плоскость, делящая объем залежи пополам.
Положение поверхности приведения сохраняется постоянным до завершения разработки. Приведенное давление Рпл.пр. вычисляют по формуле:
Рпл.пр=Рпл.з±rgh
где Рпл.з — замеренное в скважине пластовое давление; h— расстояние между точкой замера и условной плоскостью; r — плотность воды, нефти или газа (в зависимости от того, в какой скважине — нагнетательной, добывающей нефтяной или газовой — сделан замер), g – ускорение свободного падения

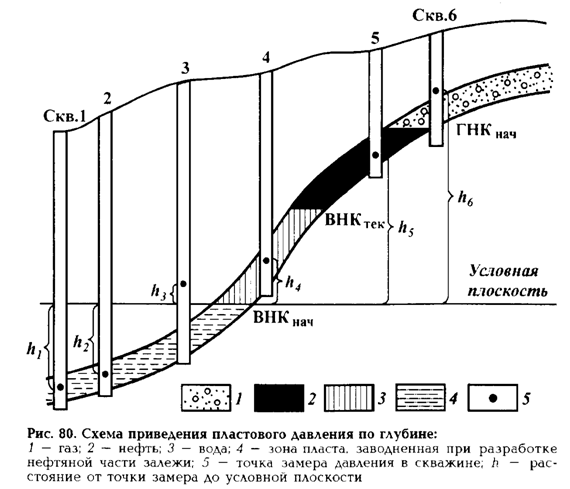

Поправку rgh вычитают при положении точки замера давления ниже условной плоскости и прибавляют при ее положении выше этой плоскости. На рис. 80 в законтурных водяных скв.
1 и 2 замеры давления произведены ниже условной плоскости, поэтому поправка должна вычитаться из замеренной величины. В водяной законтурной скв. 3 замер по техническим причинам выполнен выше условной плоскости, поэтому поправка прибавляется к значению замеренного давления.
В этих трех скважинах поправку определяют с учетом плотностипластовой воды. По всем остальным скважинам замеры выполнены выше условной плоскости, поэтому поправку прибавляют к замеренным значениям, при этом учитывают плотность: по скв. 4, где пласт обводнен в процессе разработки, — воды, по скв.
5 — нефти.

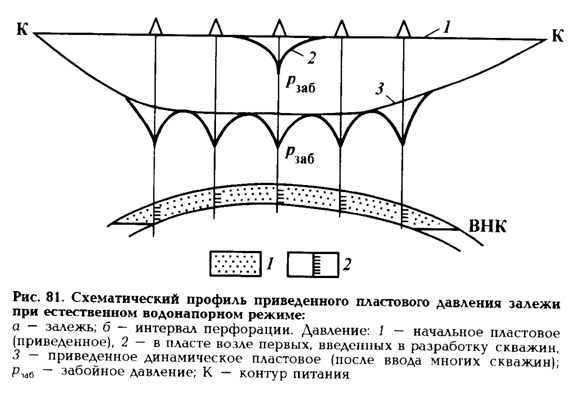

Характер распределения приведенного текущего пластового давления в пределах залежи можно показать в виде схематического профиля. На рис. 81 горизонтальная линия 1 соответствует приведенному начальному пластовому давлению, имеющему одинаковые значения по площади залежи. При вводе в эксплуатацию первой скважины в пласте происходит радиальное движение жидкости или газа к ней, и вокруг
скважины образуется локальная (местная) воронка депрессии давления. В пределах воронки давление изменяется по логарифмической кривой 2. При этом начальное пластовое давление остается практически постоянным.
Линия 2 в сочетании с линией 1 отражает распределение давления в пласте после ввода первой скважины.
2. Вывод уравнения материального баланса для газовой залежи при газовом режиме.
Уравнение материального баланса для ГЗ это одно из основных соотношений исп-ующиеся при расчете показателей разр-ки и анализе разр-ки.
Мн=Мост(t) + Мдоб(t) (1)
где Мост(t) – масса оставшегося г в пласте на момент времени t; Мдоб(t) – масса извлеченного г в пласте на момент времени t.
Мн=н
н
(2)
Мост=t н (3)
н=const
Mдоб(t)=ст
(t)
(4) pV/M=zRT/M; P/(z)=RT/M=const;
Рн/zнн=Рат/(zстРстТст); zст=z(Pатм,Тст)1
н=РнТстст/(zнРатТпл) (5)
t=
(t)Тстст/(z(
)РатТпл)
(6);
Т=Тпл=const
Подставим (5) и (6) соответственно в(2) и (3)
Mн=РнТстст н/(zнРатТпл) (7)
Мост(t)= (t)Тстст н/(z( )РатТпл) (8)
z является функцией только P (рассматривается изотермически пр-с и чисто ГЗ), когда фазовыми превращениями при падении P пренебрегают.
Подставим (4), (7), и (8) в (1), получим:
(t)/z( )=Pн/zн-РатТпл (t)/( нTст) (9) – уравнение материального баланса для ГЗ при ГР.
Р/z - приведенное пластовое давление соответственно начальное Pн/zн и текущее (t)/z( ), – геологические запасы г приведенные к н.у.
Для абсолютных измеренных Р мы должны запасы г оценивать по величине отрезка отсекаемого на линии параллельной оси абсцисс с ординатой Рат, если же эти давления избыточные то запасы оцениваются величиной отрезка отсекаемой оси абсцисс.
Зав-мость (9) является удобной для экстраполяции поэтому по начальному участку этой зав-ти можно дать оценку дренируемых запасов г и кроме того уточнить начальное Рпл пр-с. Сайклинг–пр-с заключается в добыче всего продукта, его отбензинивания и закачка сухого г. При полном сайклинг-пр-се ведется добыча к-та и коэф-т возврата г в пласт =1. При частичном Р не полностью поддерживается добыв-ся г и к-т. Это снижает пластовые потери ретроградного к-та.
Определение запасов газа газовой залежи по падению пластового давления. Графический и аналитический способ обработки данных разработки.
При опр-ении начальных (дренируемых) запасов г исп-т метод падения Рпл. Извлекаемые промышленные запасы это запасы г, к-е можно извлечь до достижения экономически рентабельного отбора из мест-я. Извлекаемые запасы г, опр-яемые конечным коэффициентом газоотдачи. В основе метода лежит уравнение материального баланса для ГЗ.
Опр-ив средние Рпл и соответствующие им добытые кол-ва г на различные моменты, по уравнению материального баланса с исп-нием метода наименьших квадратов можно вычислить газонасыщенный объем порового пространства н, а затем и запасы г. Для более правильного опр-я запасов г по падению среднего Рпл промысловые данные подвергают графической обработке. Это позволяет исключить из рассмотрения дефектные точки. Графический метод обработки промысловых данных позволяет с большей наглядностью опр-ять режим залежи, момент начала активного продвижения воды.
Уравнение материального баланса при ГР:
(t)/z( )=Pн/zн-РатQдоб(t)Tпл/(нТст) (1)
Будем откладывать по оси абсцисс отобранные объемы г Qдоб, по оси ординат /z( ) на разные моменты времени. Из уравнения (1) следует, что в этих координатах зав-мость /z( )=f[Qдоб(t)] представляет собой прямую линию. При Qдоб=0 из (1) вытекает, что /z( )=Pн/zн. При (t)=0 из (1) получаем:
Qдоб(t)=нPнТст/(zнРатТпл) (2)
Правая часть уравнения - начальные запасы г в пласте, приведенные к Рат и Тст. Следовательно прямая линия отсекает на оси абсцисс отрезок с координатой, равной начальным запасам г в пласте, приведенным к ст.у.
Если зав-мость /z( )=f[Qдоб(t)] имеет начальный прямолинейный участок и выполняются достаточные условия для опр-я режима залежи, то можно экстраполировать данный участок до оси абсцисс с целью оценки начальных запасов г в пласте.
Из предыдущих рассуждений следует, что при ВНР зав-мость /z( )=f[Qдоб(t)] криволинейная в отличие от прямой для ГР. Следовательно, в результате обработки промысловых данных в координатах
