1.2.1 Пассивные, полуактивные и активные метки
Различие между пассивными, полуактивными и активными метками состоит в наличии источника питания и передатчика. Пассивные метки не содержат ни источника питания, ни передатчика. Полуактивные метки содержат источник питания, но не содержат передатчика. Активные метки содержат как источник питания, так и передатчик.
Активные метки имеют наилучшие характеристики. Дальность может достигать километров, а связь со считывателем надежная и быстрая. Однако наличие источника питания и передатчика приводит к высокой стоимости.
Полуактивные метки по сравнению с пассивными имеют более высокую дальность (до нескольких десятков метров) и из-за этого могут иметь достаточно высокие функциональные возможности. Однако это также приводит к повышению их стоимости.
Пассивные метки обладают дальностью действия до 100 метров и более зависимы от регламентных ограничений и влияния окружающей среды. Тем не менее они получили широкое распостранение из-за наименьшей стоимости. Поэтому с дальнейшем при сравнении различных типов меток будем касаться лишь области пассивной идентификации.
1.2.2 Только считываемые и перезаписываемые метки
Любые чиповые метки могут быть только считываемыми или считываемыми/записывающими. Пассивные метки, как правило, бывают только считываемыми. Только считываемые метки программируются идентификационным кодом в процессе производства или при установке на определенный объект. Память таких меток может быть или только читаемой памятью или однократно программируемой и многократно читаемой.
Считываемые/записывающие метки могут многократно перепрограммироваться в процессе их эксплуатации. Обычно они имеют идентификационный код или серийный номер, который записывается в процессе производства. Также в них может записываться разнообразная дополнительная информация. Такие метки многофункциональны, однако это приводит к возрастанию их стоимости.
Из-за низкой стоимости наибольшим рыночным потенциалом обладают только считываемые метки в совокупности с практически теми же функциональные возможности, как и считываемые/записывающие метки.
1.2.3 Чиповые и бесчиповые метки
Чтобы идентифицировать множество производимых объектов, схема памяти должна иметь возможность хранения достаточного числа уникальных кодов. Оптимальным считается объем памяти в 96 бит. Большинство бесчиповых меток в настоящее время позволяют хранить 24 бита или меньше, хотя некоторые позволяют хранить 64 бита. Однако, увеличение размера памяти приводит их стоимости метки.
Из-за возрастания числа и снижения размера объектов, на которые устанавливаются метки, необходимо, чтобы считыватель был способен одновременно считывать множество меток, находящихся в зоне его действия; причем метки могут размещаться близко друг от друга. В настоящее время наилучшим способом решения такой задачи – коллизии сигналов – является наделение самих меток некоторым интеллектом.
Возможно также использование методов пространственного выделения одной метки среди многих других, что приводит к разрешению коллизии,

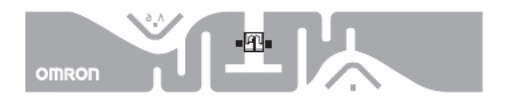

На рисунках 1.3 представлена типичная чиповая метка и ее конструкцияи. На рисунке изображена чиповая радиочастотная метка для диапазона частот 850–960 МГц, выпускаемые сегодня компанией Omron [6].
Рисунок 1.4 – Метка, работающая в диапазоне частот 850 – 900 МГц
Оба типа меток имеют перемычку, которая представляет собой гибкую печатную плату с установленной микросхемой, соединенной с контуром антенны.
Достоинства чиповых меток:
Обладают достаточной памятью, чтобы хранить уникальных идентификационный номер большого числа объектов;
Простота реализации считывания нескольких меток одновременно
Бесчиповые метки не имеют в своем составе модуля памяти, и поэтому могут хранить гораздо меньший объем информации. Однако существует множество приемов, специальных кодировок сигнала, которые позволяют в полной мере конкурировать с чиповыми аналогами. Кроме того, также возможно считывание сразу нескольких меток одновременно. Бесчиповые метки – метки самой низкой стоимости, которые обеспечивают оптимальный минимум функциональных возможностей, простые только считываемые устройства с постоянным уникальным идентификационным кодом. Рассмотрим даны вид меток более подробно.
