1.2 Общие рекомендации по выполнению лабораторных работ

Порядок выполнения работ

Перед выполнением работ все студенты должны изучить правила техники безопасности применительно к лаборатории cиловой электроники, для чего преподавателем проводится инструктаж. Краткий инструктаж проводится также на каждом занятии.

При подготовке к лабораторной работе необходимо:

– ознакомиться с ее содержанием и, пользуясь рекомендованной литературой, конспектом лекций и настоящим пособием, изучить теоретические положения, на которых базируется работа;

– изучить схему лабораторной установки, изучить программу лабораторной работы и в соответствии с требованиями программы приготовить таблицы протокола лабораторной работы;

– подготовиться к ответам на контрольные вопросы.

Перед выполнением каждой лабораторной работы необходимо сдать коллоквиум и представить отчет по предыдущей работе. Вопросы коллоквиума составлены на основе контрольных вопросов пособия.

При выполнении лабораторной работы необходимо:

– ознакомиться с рабочим местом, проверить наличие необходимых приборов и соединительных проводов;

– произвести сборку схемы, строго следуя рекомендациям настоящего пособия;

– после разрешения преподавателя включить питание и приступить к выполнению работы;

– в начале каждого опыта качественно оценить характер зависимости, изменяя напряжения и токи в допустимых пределах, а затем произвести требуемые измерения. При снятии характеристик надо обязательно снять крайние точки. Наибольшее число измерений следует производить на участках резкого изменения наклона характеристик, а на линейных участках независимо от их протяженности достаточно снимать по три точки. Характеристики строятся непосредственно во время проведения эксперимента;

– в ходе работы и по ее окончанию полученные данные представлять на проверку преподавателю;

– схему разбирать только после проверки преподавателем результатов опыта (перед разборкой схемы необходимо отключить источник питания!);

– по окончании работы привести в порядок рабочее место.

Рекомендации по работе с осциллографом

Масштабы по напряжению m_u, каналов ввода сигналов соответствует указанным на осциллографе.

При измерении напряжения на шунте масштаб по току

m₁=m_u/R_ш, град./дел. (1.1)

где R_ш – сопротивление шунта.

Масштаб по оси абсцисс в угловых единицах (градусах)

m_ωt=360fm_t, град./дел. (1.2)

При этом масштаб по времени m_t , должен быть выражен в «с/дел».

Удобнее определять масштаб по времени в градусах, зная период сигнала на экране. Тогда

m_ωt=360/Т, град./дел. (1.3)

Рекомендации по обеспечению техники безопасности при работе с осциллографом

При применении двухканального осциллографа возникает опасность коротких замыканий в схеме через два провода входов, связанных с корпусом осциллографа.

От осциллографа в исследуемую схему должен идти только один провод, связанный с корпусом « ». Этот провод рекомендуется подключать к точке исследуемой схемы с наименьшим потенциалом. При подключении двух проводов оба сигнала будут измеряться относительно точки, к которой подсоединен корпус осциллографа (« »).

Аналогично, сигнал внешней синхронизации должен подаваться на вход внешней синхронизации только одним проводом. При этом сигнал подается относительно точки, к которой подключен корпус осциллографа (« »).

Эти рекомендации являются обязательными! Их невыполнение может привести к выходу из строя модулей стенда.

Кроме того, все современные импортные осциллографы имеют трехпроводную схему подключения к сетевому напряжению через евророзетку. При этом, заземляющий контакт сети, чаще всего это нейтраль, соединен с корпусом « » осциллографа. Т.е. общий контакт входов осциллографа « » получается напрямую соединённым с нейтралью сети. Это следует учитывать при обеспечении электробезопасности.

Оформление отчетов по лабораторным работам

В отчете должна быть сформулирована цель проведенной работы и представлены следующие материалы:

– электрическая схема (схемы) лабораторной установки;

– таблицы с параметрами, измеренными в процессе выполнения опытов, и параметрами, вычисленными в соответствии с требованиями программы;

– характеристики, построенные в соответствии с требованиями программы;

– обработанные осциллограммы;

– выводы по результатам лабораторной работы (анализ экспериментальных данных, вида кривых, причин погрешностей и т. д.). Отчет, как правило, печатается на принтере. Как исключение, допускается оформление отчета чернилами или шариковой ручкой, схемы при этом выполняются карандашом, а графики строятся на листах миллиметровой бумаги и вклеиваются в отчет.

Опытные точки могут иметь разброс. Экспериментальные кривые проводят плавно, максимально приближая к экспериментальным точкам. На графиках приводят название характеристик, обозначают, к какому опыту они относятся, и указывают постоянные величины, определяющие условия выполнения опыта. На осях координат надо обязательно указать, какая величина по ним отложена, в каких единицах она измеряется, и нанести деления. Цена деления должна быть удобной для работы.

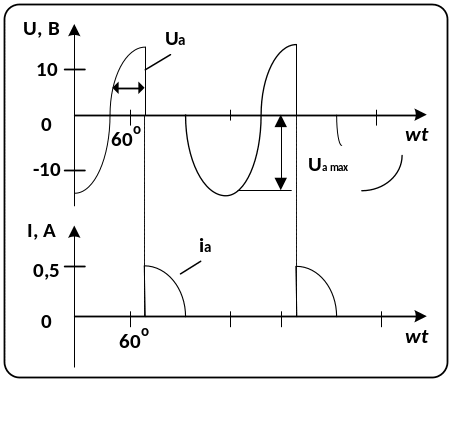

Пример обработки осциллограммы приведен на рис. 1.8.

Рис. 1.8. Пример обработки осциллограммы
