1.2.5 Воздушные технические каналы

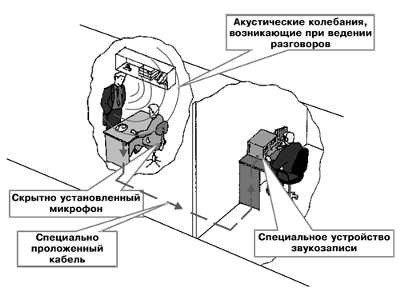

Рис. 1.7 Воздушные технические каналы
При распространении звуковых сигналов перехват данных происходит по воздуху. Для этого требуется портативный микрофон, реализующий подключение и передачу на диктофон или мини передатчик. Данное оборудование, состоящее из портативного микрофона и мини передатчиков, называется закладным устройством. Особый интерес привлекают закладные устройства, реализующие перехватывание информации с телефона. Помещаются они в телефон или подключаются к телефонной розетке. Аналогичное оборудование разумно соединяющее специализированный блок коммутации и микрофон называют "телефонным ухом". При передаче кодированного сигнала блок коммутации включает мини микрофон к телефонной линии и передаёт речевой сигнал по линии связи фактически на безграничную дистанцию. Закладные устройства, которые помещаются в корпус телефона называют "телефонным наблюдателем". Перехваченные данные передаются по нескольким каналам. К таким каналам относят оптический, линии ВТСС, радиоканал, а так же передачу по цепи электропитания. Приём информации происходит засчёт приёма волн, которые действуют в определённом диапазоне.Так же для перехвата информации могут использоваться металлические конструкции имеханические колебания.
1.2.6 Вибрационные каналы
Рис. 1.8 Схема акустических и вибрационных каналов утечки информации:
Съём данных реализуется с применением закладных устройств, главная задача которых заключается в передаче данных по радиоканалу. Это оборудование получило называние стетоскоп. Делится это оборудование по средам передач. Всего данные с помощью данного оборудования передаются по оптическому и радиоканалу. Данные могут передаваться не только по оптическому и радиоканалу. Так же возможно перехватывать данные по металлическим конструкциям строения. Такой перехват данных не требует физического доступа к объекту. Датчики устанавливаются в оконных рамках, на стенах и с помощью колебаний происходит получение данных. В перехвате данных по этому каналу есть важный параметр, как затухание информационного сигнала. Так же нужно иметь, что по более твёрдому материалу колебания передаются лучше. Трубы в данном случае будут играть роль провода, который проводит ток. Но есть такие случаи, когда миниатюрные радиостетоскопы заранее встроены в стену здания при его строительстве.
Рис. 1.9 Радиостетоскоп
Процесс перехвата информации происходит в тот момент, когда из помещения звуковая волна, которая распространяется по воздуху, оказывает влияние на компоненты конструкции помещения. Звуковая волна с определённой силой сигнала доходит до внешней стороны стены, где происходит перехват данных злоумышленником. Такие приборы называются вибрадатчиками или акселерометрами. Для исключения утечек применяются генераторы шумов.
1.2.7 Акустические каналы
В акустическом канале основной средой передачи данных считается воздух. Для получения данных используют высокочувствительные и нацеленные микрофоны. Устройства, объединяющие микрофоны и передатчики, называются закладными устройства, которые служат для перехвата голосовых данных.
Рис. 1.10 Каналы передачи акустической информации
Существуют два способа ЗУ, которые применяются в акустических каналах. Один из вариантов состоит в применении специальных портативных микрофонов. Передача информации происходит за счёт перехвата микрофоном акустических сигналов, которые в последствии передаются на специальный приёмник. Внедрение миниатюрных микрофонов требует попадания в КЗ. Если это невозможно, то для перехвата голосовых данных применяются направленные микрофоны. Второй способ это съём данных с помощью пьезокристаллического датчика. Процесс перехвата происходит в несколько этапов: 1) Перехват информации происходит за счёт распространения звуковой волны по воздуху. 2) При распространении по воздуху волна воздействует на элементы и конструкции помещения. 3) Распространение звуковой волны в материалах, на которых она воздействует. 4) Преобразование колебаний с помощью пьезокристалла в электрический сигнал. 5) Процесс усиления электрического сигнала. 6) С помощью громкоговорителя злоумышленник услышит перехваченную информацию. Данные этапы осуществляются в специальном устройстве, который называется стетоскоп. Для защиты акустических каналов применяют генераторы шумов и другие вибрационные комплексы.
