4.6 Полы

В подъезде полы бетонные. В квартирах во всех помещениях полы приняты линолеумные, за исключением санузлов. Там полы принимаем керамические

Таблица 2.Экспликация полов

Тип пола	Схема пола или тип пола по серии	Данные элементы пола
1	Линолеумные	Линолеум – 10 Цементно-песчаная стяжка – 20 Панель перекрытия – 160
2		Керамическая плитка - 15 Цементно-песчаный раствор – 25 Слой рубероида Панель перекрытия – 160

4.7 Лестничный узел

Приняты сборные железобетонные лестницы, состоящие из лестничных маршей и лестничных площадок. Применяются лестничные марши П-образной конструкции с фризовыми ступенями.

Уклон всех лестниц 1:2.

Марки лестничных маршей: ЛМ 30.13,

Марки лестничных площадок: ЛПП 60.15.2,ЛПП 60.15.2.

Для безопасности и удобства ходьбы лестницы имеют ограждения с поручнями высотой 0,9 метра.

4.8 Балконы

Схема устройства балконов принята с консольным защемлением железобетонных балконных плит в несущих стенах, со сваркой закладных деталей. Балконы имеют ветрозащитные железобетонные экраны. Ограждение балконов имеет высоту 1 м. Пол балкона расположен на 50 мм ниже уровня пола примыкающего помещения.

Марки балконных плит: БЛ 32.12, БЛ 60.12.

5 Наружная и внутренняя отделка

Наружная – заводская отделка панелей набрызгом пастообразных полимерцементных покрытий, заделка стыков между панелями.

Внутренняя – затирка стен и потолков, устройство полов, а также облицовка стен керамической плиткой в кухнях и санузлах.

Приложение 1. Теплотехнический расчет стены

Расчёт ведётся с использованием:

- СНиП II-3-79* «Строительная теплотехника»

- СНиП 23-01-99* «Строительная климатология»

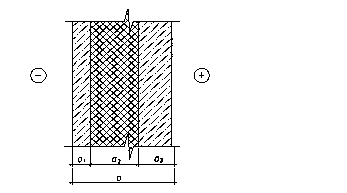

Рисунок 1. Расчетная схема стены

Таблица 3. Теплотехнические показатели материалов

№слоя	Материал	Толщина слоя, δ, м	Плотность, γо, кг/м3	Коэффициент теплопроводности, λ, Вт/моС
1	Тяжелый бетон	0,10	2400	1,74
2	Пенополиуретан	?	50	0,05
3	Тяжелый бетон	0,05	2400	1,74

Условие эксплуатации – А.

Влажностный режим помещения – нормальный

Зона влажности – Сухая

Требуемое сопротивление теплопередачи ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям, следует определять по формуле:

( 1)

где n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций, по отношению к наружному воздуху, (табл. 3^*).

n = 1

t_в– расчетная температура внутреннего воздуха в помещении, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений. t_Н– расчетная температура наружного воздуха в градусах Цельсия, равная средней температуре наиболее холодной пятидневки, обеспеченностью 0,92 по СНиП 23-01-99.

∆t_Н– нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающих конструкций принимаемый по СНиП II-3-79*

α_в – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций.

t_в =20 ⁰С

t_н = минус31⁰С

∆t^н = 4,0 ⁰С

α_в = 8,7

Определяем R₀^тр из условий энергосбережения.

Градусо-сутки отопительного периода следует определять по формуле:

ГСОП = (t_в – t_от.пер ) Z_{от. пер.}, где

t_в=20^ОС.

t _отпер, Z _{от пер} – средняя температура и продолжительность (^ОС, сутки) периода со средней суточной температурой воздуха ниже или равной 8 ⁰С (по СНиП 23-01-99).

t_{от пер}=минус 9,3⁰С

Z_{от пер}=211 суток

ГСОП =(20+9,3)^.211=6183^оС^. Суток

Выбираем сопротивление теплоотдачи исходя из условий энергосбережения

ГСОП=6000^оС^. суток соответствует R_о^тр=3,5

ГСОП=8000^оС^.суток соответствует R_о^тр=4,2

R_о^тр_эн=

Вывод: так как сопротивление теплопередачи из условий энергосбережения больше, чем из санитарно-гигиенических и комфортных условий, поэтому в расчет принимаем R_о^тр=3,574

Решаем уравнение

Сопротивление теплопередачи R_o ограждающих конструкций следует

определять по СНиП II-3-79^*.

, где

α_в – то же что и в формуле (1)

α _н – коэффициент теплоотдачи для зимних условий наружной поверхности ограждающих конструкций, принимаемой по СНиП II-3-79^* табл. 6^*.

α_н = 23

R_к – термическое сопротивление ограждающих конструкций, определяемое как для многослойных конструкций.

R_к = R₁ +R₂ +_…. +R_{n ,} где

R₁, R₂, R_n – термическое сопротивление отдельных слоев ограждающих конструкций, определяемый по формуле:

R = , (3)

где δ – толщина слоя, м.

λ – расчетный коэффициент теплопроводности материала слоя, принимаемый по прил. 3^* (табл. 1).

Отсюда R_o= ,

,

м, принимаем м., тогда

м.

Толщина стены равна 0,3 м.

Приложение 2. Теплотехнический расчет покрытия

Расчёт ведётся с использованием:

- СНиП II-3-79* «Строительная теплотехника»

- СНиП 23-01-99* «Строительная климатология»

Рисунок 2. Расчетная схема перекрытия

Таблица 4. Теплотехнические показатели материалов

№слоя	Материал	Толщина слоя, δ, м	Плотность, γо, кг/м3	Коэффициент теплопроводности, λ, Вт/моС
1	Железобетон	0,16	2500	1,92
2	Рубероид	0,0035	600	0,17
3	Минераловатная плита	x	50	0,052

Условие эксплуатации – А

Влажностный режим помещения – нормальный

Зона влажности – сухая

t_н = минус31 ⁰С

∆t^н = 3 ⁰С

α_в = 8,7

(1)

Определяем R₀^тр из условий энергосбережения.

t_в=20^ОС, то же что и в формуле 1.

t_{от пер}=минус 9,3⁰С

Z_{от пер}=211 суток

ГСОП =(20+9,3)^.*211=6182^оС^. Суток

Выбираем сопротивление теплоотдачи исходя из условий энергосбережения

ГСОП=6000^оС^. суток соответствует R_о^тр=3,5

ГСОП=8000^оС^.суток соответствует R_о^тр=4,2

R_о^тр_эн=

Вывод: так как сопротивление теплопередачи из условий энергосбережения больше, чем из санитарно-гигиенических и комфортных условий, поэтому в расчет принимаем R_о^тр=3,574

Решаем уравнение

α_н = 23

R_o= , (3)

,

Х=0,162м. Берем 2 плиты по 100 мм.
