Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное

образовательное учреждение

высшего профессионального образования

«Омский государственный технический университет»

Кафедра «Теоретическая и общая электротехника»

Курсовая работа

по дисциплине «Электротехника и электроника»

по теме

«Расчет линейных электрических цепей с синусоидальным источником ЭДС с использованием символического метода»

Вариант №

Выполнил: студент группы РТ-151

Иванов И.И.

Проверил: ассистент кафедры ТиОЭ

Дмитриев А.А.

Омск 2016

Техническое задание к курсовой работе

В электрической цепи (рис. 1), содержащей один источник электрической энергии напряжением , выполнить следующие действия:

1. Определить комплексное входное сопротивление цепи.

2. Найти действующие и мгновенные значения токов во всех ветвях схемы.

3. Рассчитать действующие значения падений напряжений на всех элементах цепи.

4. Составить баланс мощностей.

5. Провести проверку расчетов по I и II законам Кирхгофа.

6. Построить топографическую векторную диаграмму токов и напряжений.

При решении поставленных задач использовать символический метод расчета.

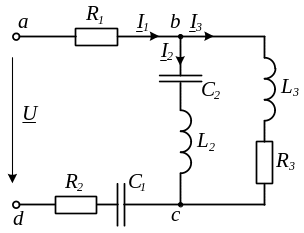

Рис. 1. Схема электрической цепи

Параметры элементов электрической цепи заданы в таблице 1.

Таблица 1

Вариант	Номер схемы	U		f	r1	r2	r3	L1	L2	L3	C1	C2
		В	град	Гц	Ом			мГн			мкФ
1	1	110	40	80	22	19	25	35	44	25	110	126

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4
1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ . . . . . . . . . . . . . . . . . . . . . . . . . . . .	5
2. РАСЧЕТНАЯ ЧАСТЬ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
2.1. Расчет комплексного входного сопротивления цепи . . . . . . . . .	6
2.2. Расчет действующих и мгновенных значений токов во всех ветвях цепи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7
2.3. Расчет действующих значений падений напряжений на всех элементах цепи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
2.4. Составление баланса мощностей . . . . . . . . . . . . . . . . . . . . . . . . .	9
2.5. Проверка расчетов по I и II законам Кирхгофа . . . . . . . . . . . . . .	10
2.6. Построение топографической векторной диаграммы токов и напряжений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	11
ЗАКЛЮЧЕНИЕ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
Список использованной литературы. . . . . . . . . . . . . . . . . . . . . . . . . .	13

ВВЕДЕНИЕ
